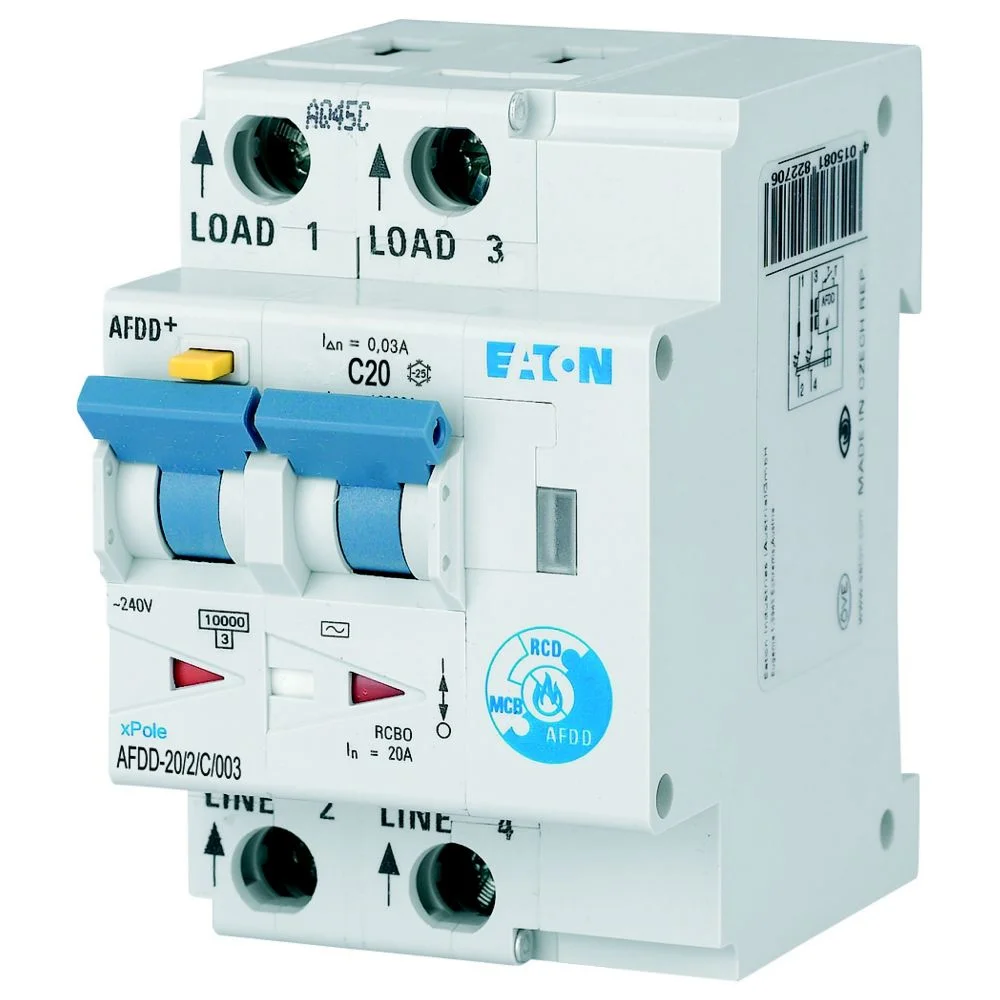

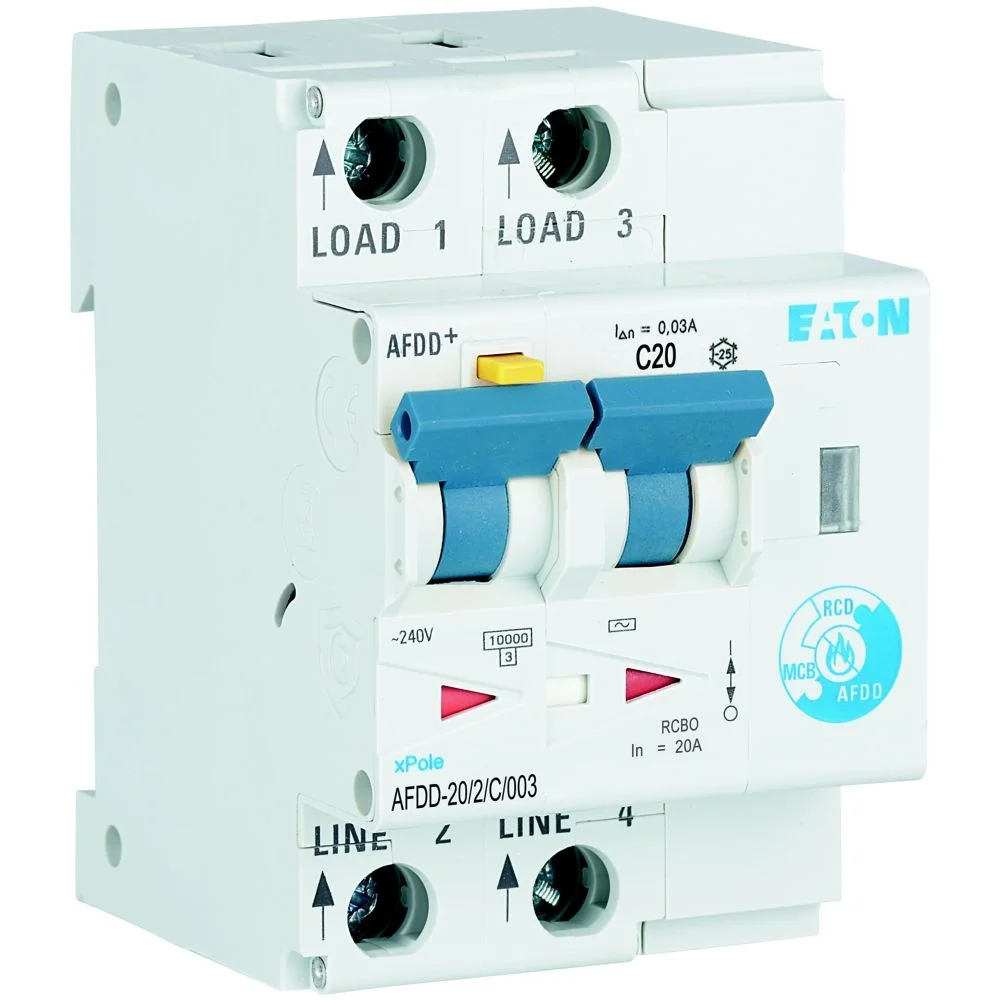

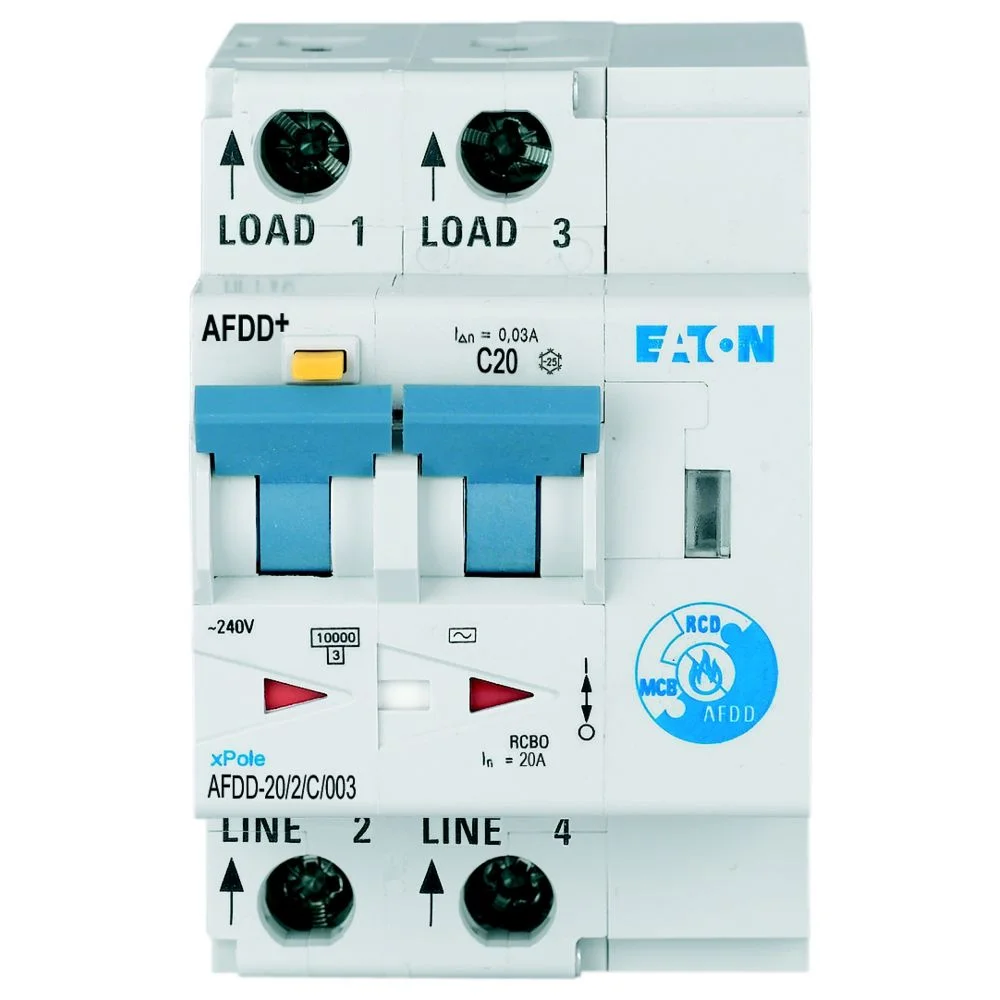

Siguranta automata AFDD Eaton 187221 20A RCBO C diferentiala 2P 30mA detectie arc electric C

Siguranța AFDD 20A Eaton AFDD-20/2/C/003 este un dispozitiv modular care combină funcția RCBO cu detecția defectelor de arc electric. Modelul 187221 are configurație 2P, curbă C, sensibilitate diferențială de 30 mA, tip AC și capacitate nominală de rupere de 10 kA. Într-un singur aparat sunt integrate protecția la suprasarcină, scurtcircuit, curenți reziduali și defecte de arc electric.

Ce protecții integrează Eaton 187221

Eaton 187221 combină funcțiile unui RCBO cu protecția AFDD. Aparatul trebuie diferențiat de un MCB simplu, de un RCCB și de un RCBO convențional fără funcție de detecție a arcului electric.

• Protecție la suprasarcină: integrată prin funcția RCBO.
• Protecție la scurtcircuit: capacitate nominală de rupere de 10 kA.
• Protecție diferențială: sensibilitate de 30 mA, tip AC.
• Detecție arc electric: funcție AFDD.

AFDD și RCBO într-un singur aparat

Funcția RCBO asigură protecția diferențială împreună cu protecția la suprasarcină și scurtcircuit, iar AFDD adaugă detectarea defectelor de arc electric. Acesta este principalul diferențiator al modelului Eaton 187221 față de un RCBO convențional.

Față de un MCB, dispozitivul adaugă protecție diferențială și AFDD. Față de un RCCB, include și protecția la supracurent. Prin urmare, funcția completă a aparatului trebuie verificată, nu doar valoarea de 20 A.

Curent nominal 20 A și curbă C

Siguranța AFDD 20A Eaton 187221 are curbă de declanșare C. Curentul nominal de 20 A trebuie corelat cu secțiunea conductorului, sarcina și condițiile de instalare ale circuitului.

Curba C definește caracteristica declanșării magnetice la supracurenți de scurtă durată. Un aparat de 20 A cu curbă B nu trebuie considerat automat echivalent, chiar dacă are aceeași configurație 2P și aceeași sensibilitate diferențială.

Protecție diferențială 30 mA tip AC

Eaton AFDD-20/2/C/003 are sensibilitate diferențială de 30 mA și este de tip AC. Tipul AC este destinat detectării curenților reziduali alternativi sinusoidali.

Valoarea de 30 mA reprezintă pragul nominal al funcției diferențiale și este diferită de curentul nominal de 20 A. Tipul diferențial trebuie verificat separat și trebuie să corespundă cerințelor circuitului.

Capacitate nominală de rupere 10 kA

Siguranța AFDD 20A Eaton AFDD-20/2/C/003 are capacitate nominală de rupere de 10 kA. Valoarea caracterizează funcția de protecție la scurtcircuit și trebuie verificată în raport cu nivelul de scurtcircuit disponibil în punctul de instalare.

20 A și 10 kA sunt parametri diferiți: 20 A reprezintă curentul nominal al aparatului, iar 10 kA reprezintă capacitatea nominală de rupere la scurtcircuit.

Detecția defectelor de arc electric

Funcția AFDD este destinată detectării tiparelor electrice asociate defectelor de arc. Aceste defecte pot avea un comportament diferit de o suprasarcină sau de un scurtcircuit clasic, de aceea detecția AFDD reprezintă o funcție distinctă față de protecțiile convenționale la supracurent.

Modelul 187221 integrează această funcție în același aparat cu RCBO-ul, astfel încât protecția la supracurent, curenți reziduali și defecte de arc este realizată printr-o singură unitate modulară.

Diferența față de variante apropiate

Siguranța AFDD 20A Eaton 187221 trebuie identificată după combinația 20 A, curbă C, 30 mA, tip AC și 2P. Variantele din aceeași familie pot avea alt curent nominal, altă curbă sau alt tip diferențial.

De exemplu, un model de 20 A cu curbă B are altă caracteristică de declanșare, iar o variantă tip A are altă caracteristică diferențială. Codul 187221 și modelul AFDD-20/2/C/003 permit identificarea exactă.

Ce verifici înainte de cumpărare

Siguranța AFDD 20A Eaton 187221 trebuie aleasă după combinația completă de funcții și parametri, nu doar după amperaj.

• Tip aparat: AFDD+ cu funcție RCBO.
• Curent nominal: 20 A.
• Configurație: 2P.
• Curba de declanșare: C.
• Sensibilitate diferențială: 30 mA.
• Tip diferențial: AC.
• Capacitate nominală de rupere: 10 kA.
• Protecție la suprasarcină: integrată.
• Protecție la scurtcircuit: integrată.
• Protecție diferențială: integrată.
• Detecție arc electric: integrată.
• Model: AFDD-20/2/C/003.
• Cod Eaton: 187221.

Pentru alte aparate de protecție poți consulta gama de siguranțe automate, iar pentru alte produse ale producătorului este disponibilă pagina Eaton.

Erori frecvente

Confundarea AFDD-ului cu un MCB simplu. Eaton 187221 oferă și protecție diferențială și detecție de arc electric, nu doar protecție la suprasarcină și scurtcircuit.

Confundarea AFDD-ului cu un RCBO convențional. Modelul 187221 integrează funcțiile RCBO, dar adaugă și detectarea defectelor de arc electric.

Alegerea aparatului doar după valoarea de 20 A. Configurația 2P, curba C, sensibilitatea de 30 mA, tipul AC și capacitatea de rupere de 10 kA trebuie verificate separat.

Confundarea valorilor 20 A, 30 mA și 10 kA. Acestea reprezintă curentul nominal, sensibilitatea diferențială și capacitatea de rupere și au funcții diferite.

Întrebări frecvente

Ce este Eaton AFDD-20/2/C/003?

Eaton AFDD-20/2/C/003 este un dispozitiv AFDD+ cu funcție RCBO, 2P, 20 A, curbă C și protecție diferențială de 30 mA tip AC. Aparatul combină protecția la suprasarcină, scurtcircuit și curenți reziduali cu detecția defectelor de arc electric.

Care este diferența dintre AFDD și RCBO?

RCBO combină protecția diferențială cu protecția la suprasarcină și scurtcircuit, iar AFDD adaugă detecția defectelor de arc electric. Eaton 187221 integrează aceste funcții într-un singur dispozitiv modular.

Ce înseamnă 30 mA tip AC?

30 mA reprezintă sensibilitatea nominală a protecției diferențiale, iar tip AC indică detecția curenților reziduali alternativi sinusoidali. Acești parametri sunt independenți de curentul nominal de 20 A.

Ce înseamnă 10 kA la Eaton 187221?

10 kA reprezintă capacitatea nominală de rupere la scurtcircuit a aparatului. Valoarea este diferită de curentul nominal de 20 A și trebuie verificată în raport cu nivelul de scurtcircuit disponibil în instalație.

Eaton 187221 detectează defectele de arc electric?

Eaton 187221 include funcție AFDD pentru detectarea defectelor de arc electric. Aceasta completează protecțiile RCBO la suprasarcină, scurtcircuit și curenți reziduali și reprezintă diferențiatorul principal față de un RCBO convențional.
