Siguranta automata AFDD Eaton 187222 20A RCBO C diferentiala 2P 30mA detectie arc electric C

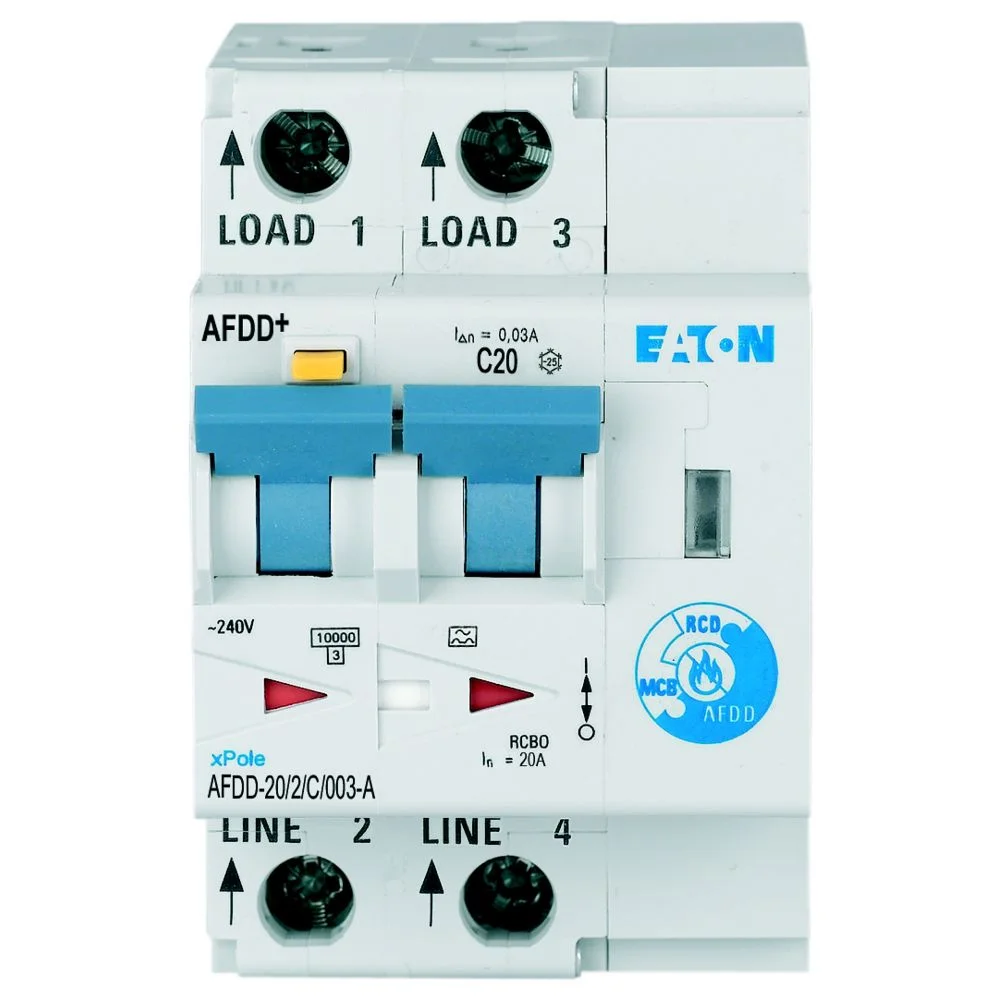

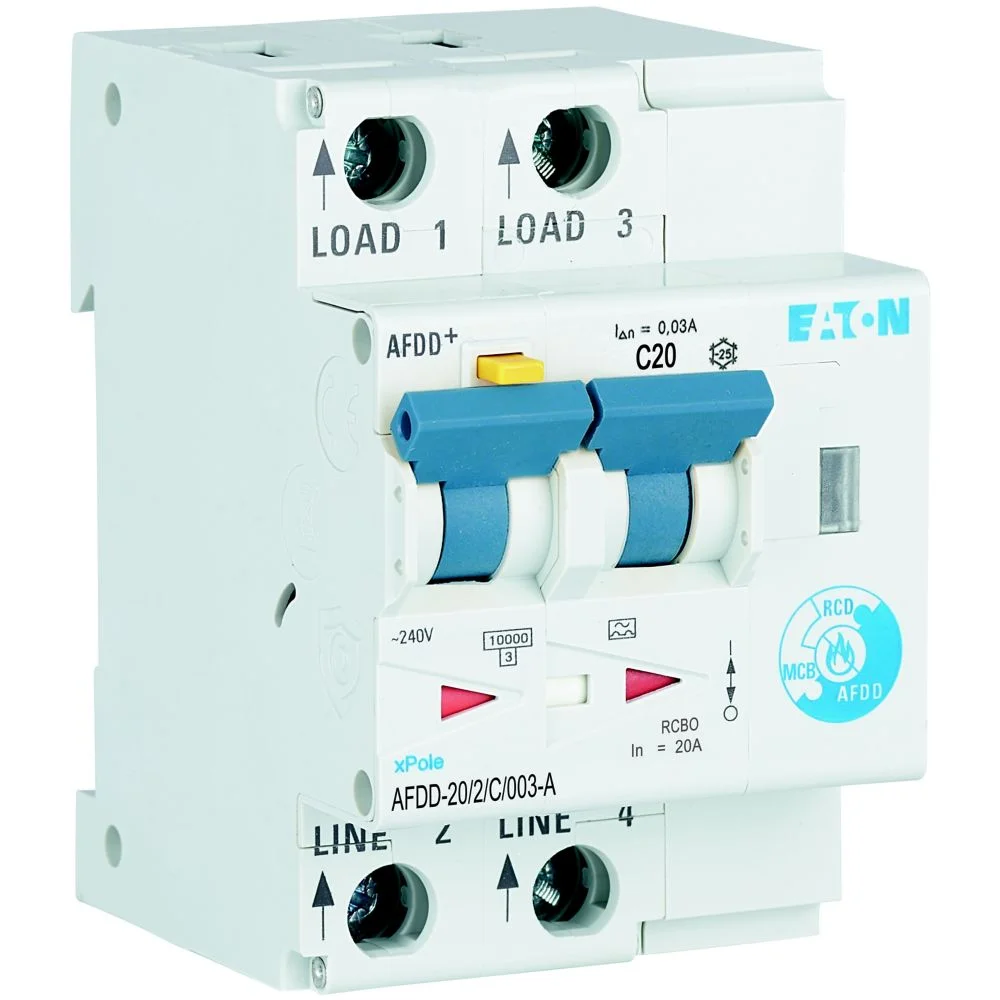

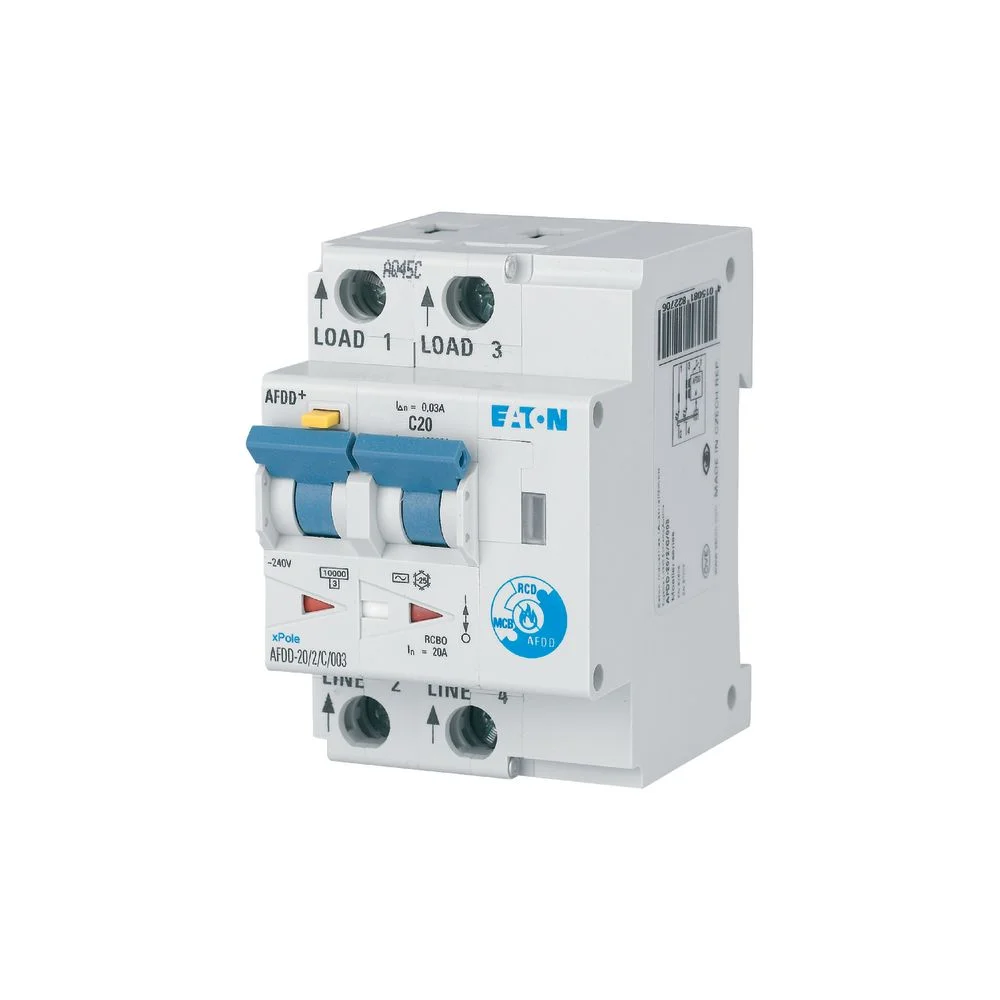

Siguranța AFDD 20A Eaton AFDD-20/2/C/003-A este un dispozitiv modular care combină funcția RCBO cu detecția defectelor de arc electric. Modelul 187222 are configurație 2P, curbă C, sensibilitate diferențială de 30 mA, tip A și capacitate nominală de rupere de 10 kA. Aparatul integrează protecția la suprasarcină, scurtcircuit și curenți reziduali împreună cu funcția AFDD.

Ce protecții integrează Eaton 187222

Eaton 187222 reunește funcțiile unui RCBO și ale unui dispozitiv AFDD. Astfel, protecția circuitului nu se limitează la supracurent, ci include și protecție diferențială și detectarea defectelor de arc electric.

• Protecție la suprasarcină: integrată prin funcția RCBO.
• Protecție la scurtcircuit: capacitate nominală de rupere de 10 kA.
• Protecție diferențială: sensibilitate de 30 mA, tip A.
• Detecție arc electric: funcție AFDD integrată.

AFDD și RCBO într-un singur aparat

Funcția RCBO combină protecția diferențială cu protecția la suprasarcină și scurtcircuit, iar AFDD adaugă detectarea defectelor de arc electric. Acesta este diferențiatorul principal față de un RCBO convențional.

Față de un MCB simplu, Eaton 187222 adaugă protecție diferențială și AFDD. Față de un RCCB, integrează și protecția la supracurent. Prin urmare, aparatele nu trebuie comparate doar după curentul nominal de 20 A.

Curent nominal 20 A și curbă C

Siguranța AFDD 20A Eaton 187222 are curbă de declanșare C. Curentul nominal de 20 A trebuie corelat cu secțiunea conductorului, sarcina circuitului și condițiile de instalare.

Curba C definește caracteristica declanșării magnetice la supracurenți de scurtă durată. Un aparat de 20 A cu curbă B nu este automat echivalent cu modelul 187222, chiar dacă restul parametrilor sunt apropiați.

Protecție diferențială 30 mA tip A

Eaton AFDD-20/2/C/003-A are sensibilitate diferențială de 30 mA și caracteristică tip A. Tipul A permite detectarea curenților reziduali alternativi sinusoidali și a curenților reziduali pulsatorii de curent continuu, conform caracteristicii acestui tip de protecție.

Valoarea de 30 mA reprezintă pragul nominal al protecției diferențiale și nu trebuie confundată cu cei 20 A ai curentului nominal. Tipul A este, de asemenea, un criteriu distinct de selecție.

Capacitate nominală de rupere 10 kA

Siguranța AFDD 20A Eaton AFDD-20/2/C/003-A are capacitate nominală de rupere de 10 kA. Acest parametru caracterizează funcția de protecție la scurtcircuit și trebuie corelat cu nivelul de scurtcircuit disponibil în punctul de instalare.

20 A, 30 mA și 10 kA exprimă trei caracteristici diferite: curent nominal, sensibilitate diferențială și capacitate nominală de rupere.

Detecția defectelor de arc electric

Funcția AFDD este destinată detectării tiparelor electrice asociate defectelor de arc. Aceste defecte nu sunt identice cu o suprasarcină sau cu un scurtcircuit clasic, motiv pentru care detecția AFDD reprezintă o funcție suplimentară față de protecțiile convenționale la supracurent.

Eaton 187222 integrează această funcție împreună cu RCBO-ul, astfel încât protecția la supracurent, curenți reziduali și defecte de arc este realizată de același aparat.

Diferența față de Eaton 187221

Eaton 187222 este varianta tip A, în timp ce Eaton 187221 este varianta tip AC. Ambele sunt din aceeași familie de 20 A, 2P, curbă C și 30 mA, însă caracteristica diferențială este diferită.

De aceea, codurile 187221 și 187222 nu trebuie considerate automat interschimbabile. Tipul protecției diferențiale trebuie verificat conform cerințelor circuitului.

Ce verifici înainte de cumpărare

Siguranța AFDD 20A Eaton 187222 trebuie aleasă după combinația completă de funcții și parametri, nu doar după amperaj.

• Tip aparat: AFDD+ cu funcție RCBO.
• Curent nominal: 20 A.
• Configurație: 2P.
• Curba de declanșare: C.
• Sensibilitate diferențială: 30 mA.
• Tip diferențial: A.
• Capacitate nominală de rupere: 10 kA.
• Protecție la suprasarcină: integrată.
• Protecție la scurtcircuit: integrată.
• Protecție diferențială: integrată.
• Detecție arc electric: integrată.
• Model: AFDD-20/2/C/003-A.
• Cod Eaton: 187222.

Pentru alte aparate de protecție poți consulta gama de siguranțe automate, iar pentru alte produse ale producătorului este disponibilă pagina Eaton.

Erori frecvente

Confundarea tipului A cu tip AC. Modelul 187222 este varianta tip A, iar 187221 este varianta tip AC. Tipul diferențial trebuie verificat explicit.

Alegerea aparatului doar după valoarea de 20 A. Configurația 2P, curba C, sensibilitatea de 30 mA, tipul A și capacitatea de rupere de 10 kA trebuie verificate împreună.

Confundarea AFDD-ului cu un RCBO convențional. Eaton 187222 include funcțiile RCBO, dar adaugă și detectarea defectelor de arc electric.

Confundarea valorilor 20 A, 30 mA și 10 kA. Acestea reprezintă curentul nominal, sensibilitatea diferențială și capacitatea nominală de rupere și au roluri diferite.

Întrebări frecvente

Ce este Eaton AFDD-20/2/C/003-A?

Eaton AFDD-20/2/C/003-A este un dispozitiv AFDD+ cu funcție RCBO, 2P, 20 A, curbă C și protecție diferențială de 30 mA tip A. Aparatul combină protecția la suprasarcină, scurtcircuit și curenți reziduali cu detecția defectelor de arc electric.

Care este diferența dintre Eaton 187221 și 187222?

Eaton 187221 este varianta tip AC, iar Eaton 187222 este varianta tip A. Curentul nominal de 20 A, configurația 2P, curba C și sensibilitatea de 30 mA sunt comune, dar caracteristica diferențială este diferită.

Ce înseamnă 30 mA tip A?

30 mA reprezintă sensibilitatea nominală a protecției diferențiale, iar tip A definește tipurile de curent rezidual detectate. Caracteristica tip A acoperă curenți reziduali alternativi sinusoidali și pulsatorii de curent continuu.

Ce înseamnă 10 kA la Eaton 187222?

10 kA reprezintă capacitatea nominală de rupere la scurtcircuit a aparatului. Valoarea este diferită de curentul nominal de 20 A și trebuie verificată în raport cu nivelul de scurtcircuit disponibil în instalație.

Eaton 187222 detectează defectele de arc electric?

Eaton 187222 include funcție AFDD pentru detectarea defectelor de arc electric. Aceasta completează protecțiile RCBO la suprasarcină, scurtcircuit și curenți reziduali și reprezintă diferențiatorul principal față de un RCBO convențional.
