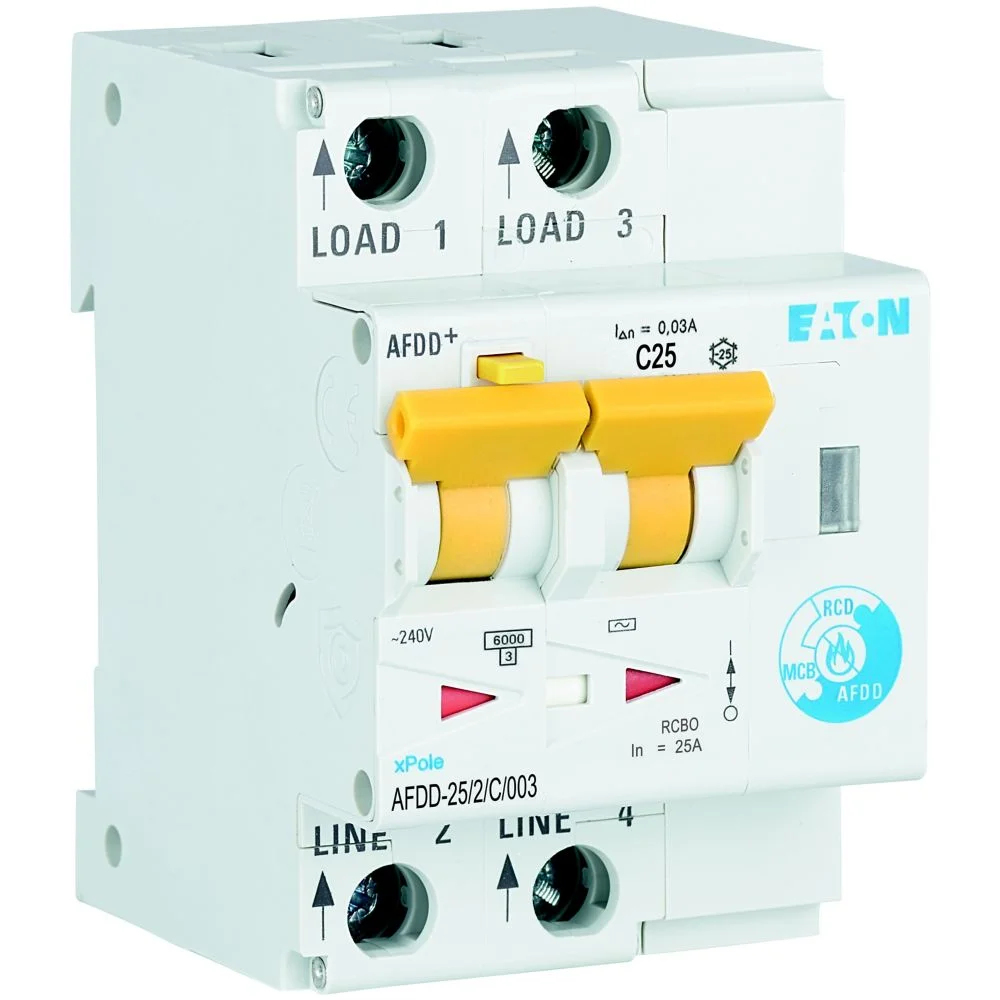

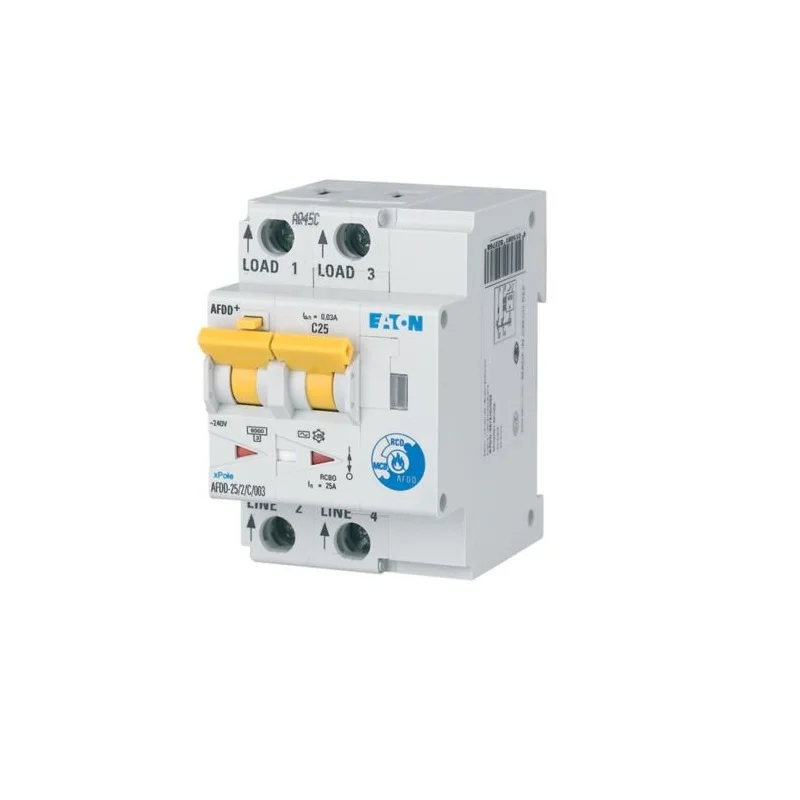

Siguranta automata AFDD Eaton 187227 25A RCBO C diferentiala 2P 30mA detectie arc electric

Siguranța AFDD 25A Eaton AFDD-25/2/C/003 este un dispozitiv modular care combină funcția RCBO cu detecția defectelor de arc electric. Modelul 187227 are configurație 2P, curbă C, sensibilitate diferențială de 30 mA, tip AC și capacitate nominală de rupere de 10 kA. Într-un singur aparat sunt integrate protecția la suprasarcină, scurtcircuit, curenți reziduali și defecte de arc electric.

Ce protecții integrează Eaton 187227

Eaton 187227 combină funcția RCBO cu protecția AFDD. Acesta este principalul diferențiator față de un disjunctor MCB simplu, un RCCB sau un RCBO convențional fără detecție de arc.

• Protecție la suprasarcină: integrată prin funcția RCBO.
• Protecție la scurtcircuit: capacitate nominală de rupere de 10 kA.
• Protecție diferențială: sensibilitate de 30 mA, tip AC.
• Detecție arc electric: funcție AFDD pentru identificarea defectelor de arc.

Siguranța AFDD și RCBO într-un singur aparat

Funcția RCBO combină protecția diferențială cu protecția la suprasarcină și scurtcircuit, iar AFDD adaugă detecția defectelor de arc electric. Din acest motiv, produsul oferă mai multe funcții decât o siguranță automată convențională.

Față de un MCB, modelul 187227 adaugă protecție diferențială și AFDD. Față de un RCCB, include și protecția la supracurent. Față de un RCBO obișnuit, diferențiatorul este funcția de detectare a defectelor de arc electric.

Curent nominal 25 A și curbă C

Siguranța AFDD 25A Eaton 187227 are curbă de declanșare C. Curentul nominal de 25 A trebuie corelat cu secțiunea conductorului, sarcina și condițiile de instalare ale circuitului.

Curba C definește caracteristica declanșării magnetice la supracurenți de scurtă durată. Un aparat de 25 A cu curbă B nu trebuie considerat automat echivalent, chiar dacă are aceeași configurație 2P și aceeași sensibilitate diferențială.

Protecție diferențială 30 mA tip AC

Eaton AFDD-25/2/C/003 are sensibilitate diferențială de 30 mA și este de tip AC. Tipul AC este destinat detectării curenților reziduali alternativi sinusoidali.

Valoarea de 30 mA reprezintă pragul nominal al funcției diferențiale și este diferită de curentul nominal de 25 A. De asemenea, un model tip A sau tip F nu trebuie considerat automat echivalent cu această variantă tip AC.

Capacitate nominală de rupere 10 kA

Siguranța AFDD 25A Eaton AFDD-25/2/C/003 are capacitate nominală de rupere de 10 kA. Această valoare caracterizează funcția de protecție la scurtcircuit și trebuie comparată cu nivelul de scurtcircuit disponibil la punctul de instalare.

Valorile de 25 A, 30 mA și 10 kA descriu parametri diferiți: curent nominal, sensibilitate diferențială și capacitate nominală de rupere. Toate trebuie să corespundă proiectului electric.

Detecția defectelor de arc electric

Funcția AFDD monitorizează tipare electrice asociate defectelor de arc. Aceste defecte pot avea un comportament diferit de o suprasarcină sau de un scurtcircuit clasic, motiv pentru care detecția de arc reprezintă o funcție suplimentară față de protecțiile convenționale la supracurent.

Modelul 187227 integrează această funcție în același aparat cu RCBO-ul, fără a necesita un dispozitiv separat pentru detecția arcului electric.

Configurație 2P și format modular

Eaton 187227 are configurație 2P și ocupă 3 module. Aparatul are lățime de 52,5 mm, tensiune nominală de 230 V și grad de protecție IP20.

La înlocuirea unui dispozitiv existent trebuie verificate spațiul disponibil în tablou, configurația 2P, curba C, sensibilitatea diferențială și capacitatea de rupere.

Ce verifici înainte de cumpărare

Siguranța AFDD 25A Eaton 187227 trebuie aleasă după combinația completă de funcții și parametri.

• Tip aparat: AFDD+ cu funcție RCBO.
• Curent nominal: 25 A.
• Configurație: 2P.
• Poli protejați: 2.
• Curba de declanșare: C.
• Sensibilitate diferențială: 30 mA.
• Tip diferențial: AC.
• Capacitate nominală de rupere: 10 kA.
• Tensiune nominală: 230 V.
• Protecție la suprasarcină: integrată.
• Protecție la scurtcircuit: integrată.
• Protecție diferențială: integrată.
• Detecție arc electric: integrată.
• Număr module: 3.
• Lățime: 52,5 mm.
• Grad de protecție: IP20.
• Model: AFDD-25/2/C/003.
• Cod Eaton: 187227.
• EAN: 4015081822768.

Pentru alte aparate de protecție poți consulta gama de siguranțe automate, iar pentru alte produse ale producătorului este disponibilă pagina Eaton.

Erori frecvente

Confundarea AFDD-ului cu un MCB simplu. Eaton 187227 oferă și protecție diferențială și detecție de arc electric, nu doar protecție la suprasarcină și scurtcircuit.

Confundarea AFDD-ului cu un RCBO convențional. Funcțiile de bază RCBO sunt integrate, dar modelul 187227 adaugă și detectarea defectelor de arc electric.

Alegerea aparatului doar după valoarea de 25 A. Configurația 2P, curba C, sensibilitatea de 30 mA, tipul AC și capacitatea de rupere de 10 kA trebuie verificate separat.

Confundarea valorilor 25 A, 30 mA și 10 kA. Acestea reprezintă curentul nominal, sensibilitatea diferențială și capacitatea de rupere și au funcții diferite.

Întrebări frecvente

Ce este Eaton AFDD-25/2/C/003?

Eaton AFDD-25/2/C/003 este un dispozitiv AFDD+ cu funcție RCBO, 2P, 25 A, curbă C și protecție diferențială de 30 mA tip AC. Aparatul integrează protecția la suprasarcină, scurtcircuit și curenți reziduali împreună cu detecția defectelor de arc electric.

Care este diferența dintre AFDD și RCBO?

RCBO combină protecția diferențială cu protecția la suprasarcină și scurtcircuit, iar AFDD adaugă detecția defectelor de arc electric. Eaton 187227 integrează aceste funcții într-un singur aparat modular.

Ce înseamnă 30 mA tip AC?

30 mA reprezintă sensibilitatea nominală a protecției diferențiale, iar tip AC indică detecția curenților reziduali alternativi sinusoidali. Acești parametri sunt independenți de curentul nominal de 25 A.

Ce înseamnă 10 kA la Eaton 187227?

10 kA reprezintă capacitatea nominală de rupere la scurtcircuit a aparatului. Valoarea este diferită de curentul nominal de 25 A și trebuie verificată în raport cu nivelul de scurtcircuit disponibil în instalație.

Eaton 187227 detectează defectele de arc electric?

Eaton 187227 include funcție AFDD pentru detectarea defectelor de arc electric. Aceasta completează protecțiile RCBO la suprasarcină, scurtcircuit și curenți reziduali și este principalul diferențiator față de un RCBO convențional.
