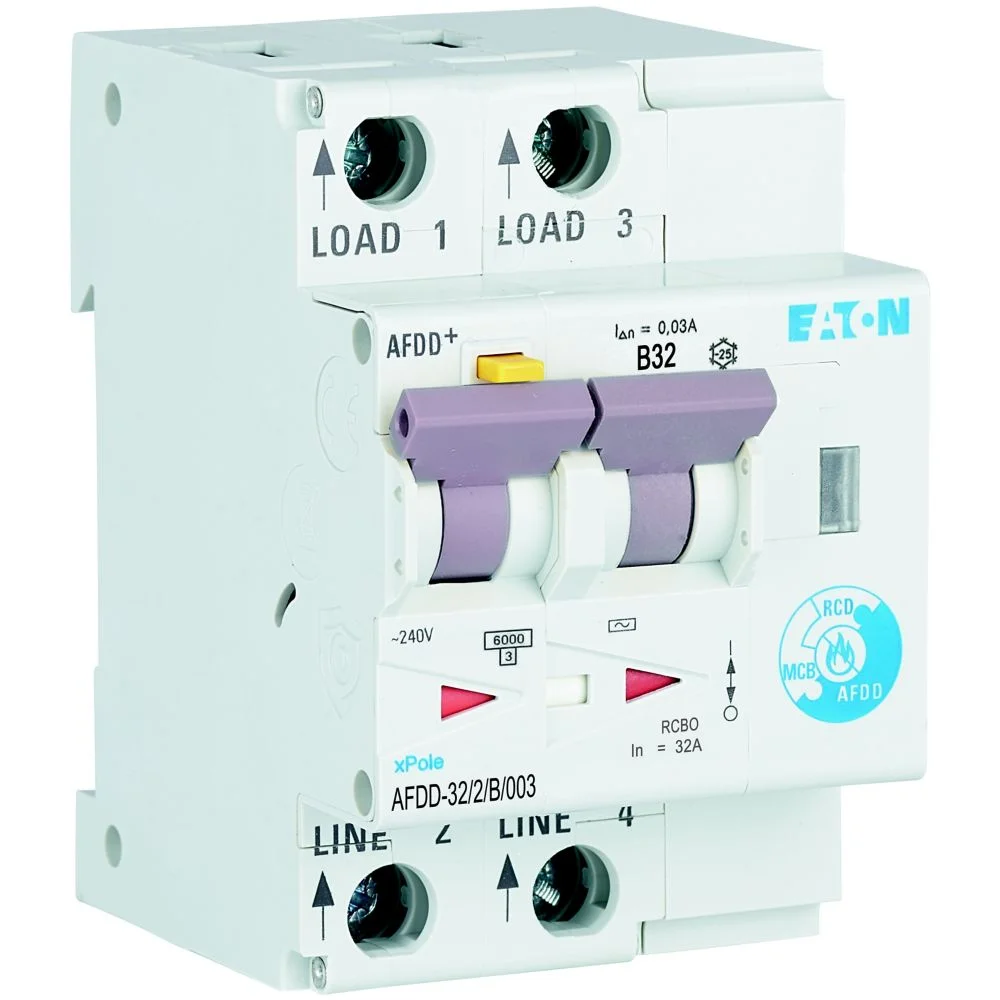

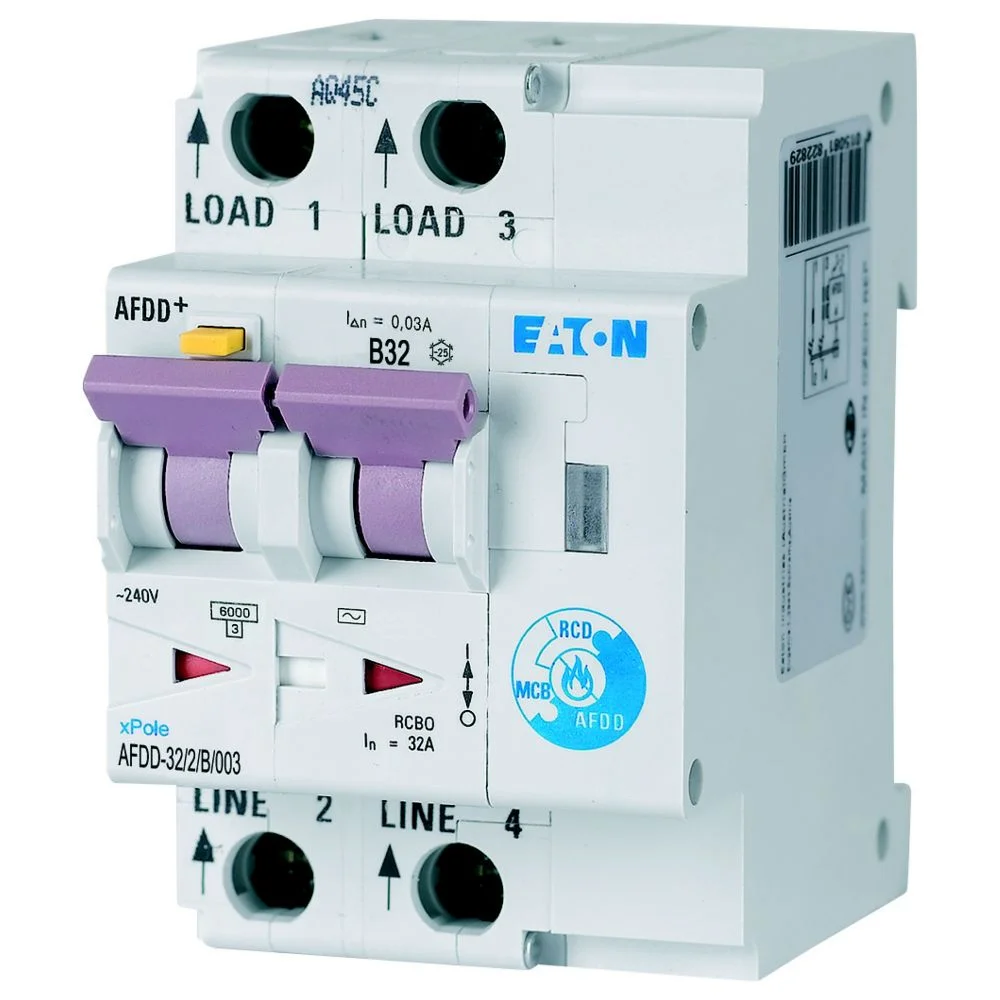

Siguranta automata AFDD Eaton 187230 32A RCBO B diferentiala 2P 30mA detectie arc electric B

Siguranța AFDD 32A Eaton AFDD-32/2/B/003 este un dispozitiv modular care combină funcția RCBO cu detecția defectelor de arc electric. Modelul 187230 are configurație 2P, curbă B, sensibilitate diferențială de 30 mA, tip AC și capacitate nominală de rupere de 6 kA. Astfel, protecția la suprasarcină, scurtcircuit, curenți reziduali și defecte de arc electric este integrată într-un singur aparat.

Ce protecții integrează Eaton 187230

Eaton 187230 combină funcțiile unui RCBO cu protecția AFDD. Acesta este principalul diferențiator față de un MCB simplu, un RCCB sau un RCBO convențional fără detecție de arc.

• Protecție la suprasarcină: integrată prin funcția RCBO.
• Protecție la scurtcircuit: capacitate nominală de rupere de 6 kA.
• Protecție diferențială: sensibilitate de 30 mA, tip AC.
• Detecție arc electric: funcție AFDD integrată.

AFDD și RCBO într-un singur aparat

Funcția RCBO combină protecția diferențială cu protecția la suprasarcină și scurtcircuit, iar AFDD adaugă detecția defectelor de arc electric. Prin urmare, aparatul oferă mai multe funcții de protecție decât o siguranță automată convențională.

Față de un MCB, modelul 187230 adaugă protecție diferențială și AFDD. Față de un RCCB, integrează și protecția la supracurent. Față de un RCBO obișnuit, diferențiatorul este funcția de detectare a defectelor de arc electric.

Curent nominal 32 A și curbă B

Siguranța AFDD 32A Eaton 187230 are curbă de declanșare B. Curentul nominal de 32 A trebuie corelat cu dimensionarea circuitului, secțiunea conductorului, sarcina și condițiile de instalare.

Curba B definește caracteristica declanșării magnetice la supracurenți de scurtă durată. Un aparat de 32 A cu curbă C nu trebuie considerat automat echivalent, chiar dacă are aceeași configurație 2P și aceeași sensibilitate diferențială.

Protecție diferențială 30 mA tip AC

Eaton AFDD-32/2/B/003 are sensibilitate diferențială de 30 mA și este de tip AC. Tipul AC este destinat detectării curenților reziduali alternativi sinusoidali.

Valoarea de 30 mA reprezintă pragul nominal al funcției diferențiale și nu trebuie confundată cu cei 32 A ai curentului nominal. Tipul diferențial este un criteriu separat și trebuie verificat în funcție de cerințele circuitului.

Capacitate nominală de rupere 6 kA

Siguranța AFDD 32A Eaton AFDD-32/2/B/003 are capacitate nominală de rupere de 6 kA. Această valoare caracterizează funcția de protecție la scurtcircuit și trebuie corelată cu nivelul de scurtcircuit disponibil în punctul de instalare.

32 A, 30 mA și 6 kA descriu trei caracteristici diferite: curentul nominal, sensibilitatea diferențială și capacitatea nominală de rupere. Confundarea acestor valori poate conduce la alegerea unui aparat nepotrivit.

Detecția defectelor de arc electric

Funcția AFDD este destinată detectării tiparelor electrice asociate defectelor de arc. Aceste defecte pot avea un comportament diferit de o suprasarcină sau de un scurtcircuit clasic, motiv pentru care detecția AFDD completează protecțiile convenționale la supracurent.

Modelul 187230 integrează această funcție împreună cu RCBO-ul, astfel încât protecția la supracurent, curenți reziduali și defecte de arc este concentrată într-o singură unitate modulară.

Configurație 2P și format modular

Eaton 187230 are configurație 2P și ocupă 3 module. Aparatul are lățime de aproximativ 52 mm, tensiune nominală de 230 V și grad de protecție IP20, respectiv IP40 atunci când este integrat corespunzător în tablou.

La înlocuirea unui aparat existent trebuie verificate spațiul disponibil, numărul de poli, curba de declanșare, sensibilitatea diferențială și capacitatea de rupere.

Diferența față de Eaton 187233

Eaton 187230 are 32 A, 2P, curbă B, 30 mA și tip AC, în timp ce Eaton 187233 este varianta cu curbă C. Curentul nominal, sensibilitatea și configurația sunt apropiate, dar caracteristica de declanșare diferă.

Prin urmare, cele două modele nu trebuie considerate automat interschimbabile doar pentru că sunt AFDD de 32 A.

Ce verifici înainte de cumpărare

Siguranța AFDD 32A Eaton 187230 trebuie aleasă după combinația completă de funcții și parametri, nu doar după amperaj.

• Tip aparat: AFDD+ cu funcție RCBO.
• Curent nominal: 32 A.
• Configurație: 2P.
• Curba de declanșare: B.
• Sensibilitate diferențială: 30 mA.
• Tip diferențial: AC.
• Capacitate nominală de rupere: 6 kA.
• Tensiune nominală: 230 V.
• Protecție la suprasarcină: integrată.
• Protecție la scurtcircuit: integrată.
• Protecție diferențială: integrată.
• Detecție arc electric: integrată.
• Număr module: 3.
• Grad de protecție: IP20 la aparat.
• Model: AFDD-32/2/B/003.
• Cod Eaton: 187230.
• EAN: 4015081822799.

Pentru alte aparate de protecție poți consulta gama de siguranțe automate, iar pentru alte produse ale producătorului este disponibilă pagina Eaton.

Erori frecvente

Confundarea valorii de 6 kA cu 10 kA. Modelul Eaton 187230 are capacitate nominală de rupere de 6 kA. Variantele AFDD cu 10 kA trebuie identificate separat.

Confundarea curbei B cu curba C. Eaton 187230 are curbă B. O variantă de 32 A cu curbă C are altă caracteristică de declanșare.

Alegerea aparatului doar după valoarea de 32 A. Configurația 2P, sensibilitatea de 30 mA, tipul AC, curba B și capacitatea de 6 kA trebuie verificate împreună.

Confundarea AFDD-ului cu un RCBO convențional. Eaton 187230 integrează funcțiile RCBO, dar adaugă și detectarea defectelor de arc electric.

Întrebări frecvente

Ce este Eaton AFDD-32/2/B/003?

Eaton AFDD-32/2/B/003 este un dispozitiv AFDD+ cu funcție RCBO, 2P, 32 A, curbă B și protecție diferențială de 30 mA tip AC. Aparatul combină protecția la suprasarcină, scurtcircuit și curenți reziduali cu detecția defectelor de arc electric.

Ce capacitate de rupere are Eaton 187230?

Eaton 187230 are capacitate nominală de rupere de 6 kA. Această valoare este diferită de curentul nominal de 32 A și trebuie verificată în raport cu nivelul de scurtcircuit disponibil în punctul de instalare.

Care este diferența dintre Eaton 187230 și 187233?

Eaton 187230 este varianta cu curbă B, iar Eaton 187233 este varianta cu curbă C. Ambele sunt modele AFDD de 32 A, 2P și 30 mA, însă caracteristica de declanșare magnetică este diferită.

Ce înseamnă 30 mA tip AC?

30 mA reprezintă sensibilitatea nominală a protecției diferențiale, iar tip AC indică detectarea curenților reziduali alternativi sinusoidali. Acești parametri sunt independenți de curentul nominal de 32 A și de capacitatea de rupere de 6 kA.

Eaton 187230 detectează defectele de arc electric?

Eaton 187230 include funcție AFDD pentru detectarea defectelor de arc electric. Aceasta completează protecțiile RCBO la suprasarcină, scurtcircuit și curenți reziduali și reprezintă diferențiatorul principal față de un RCBO convențional.
