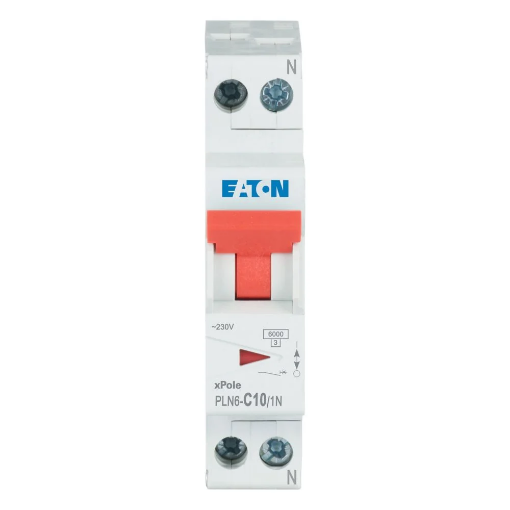

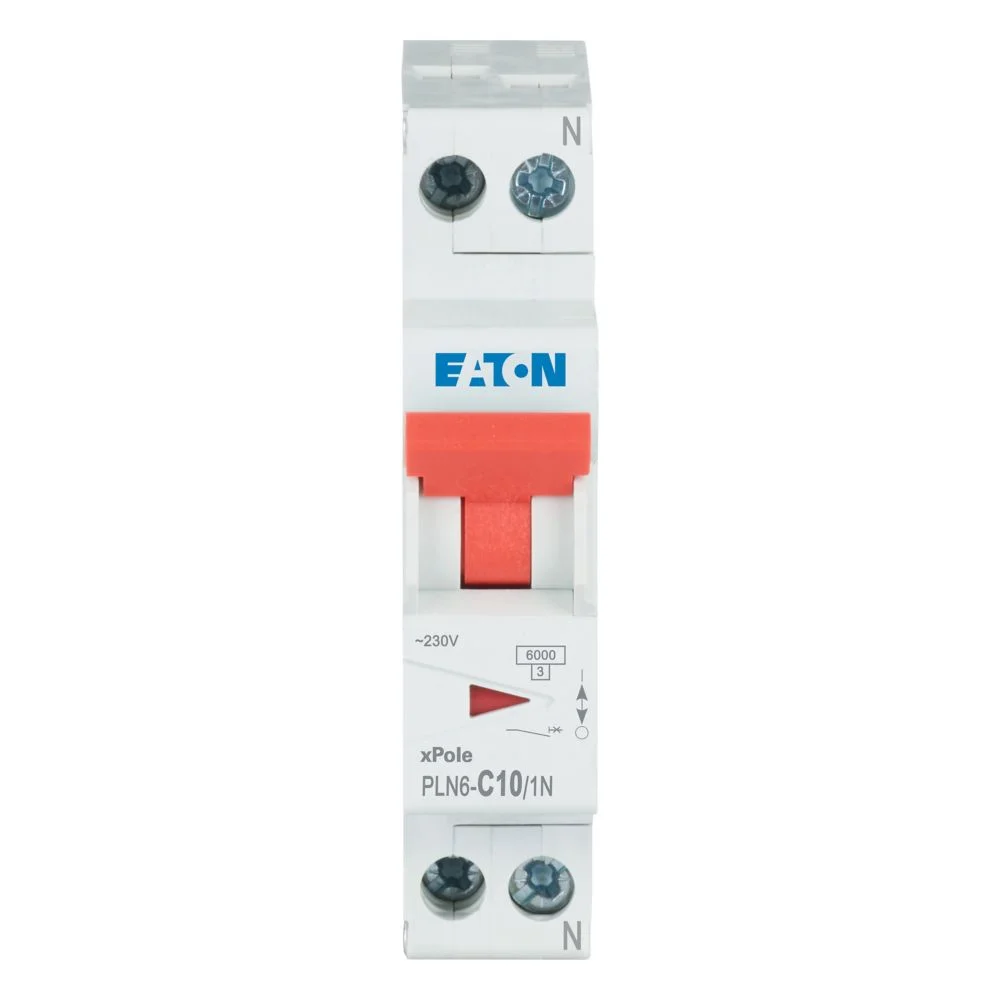

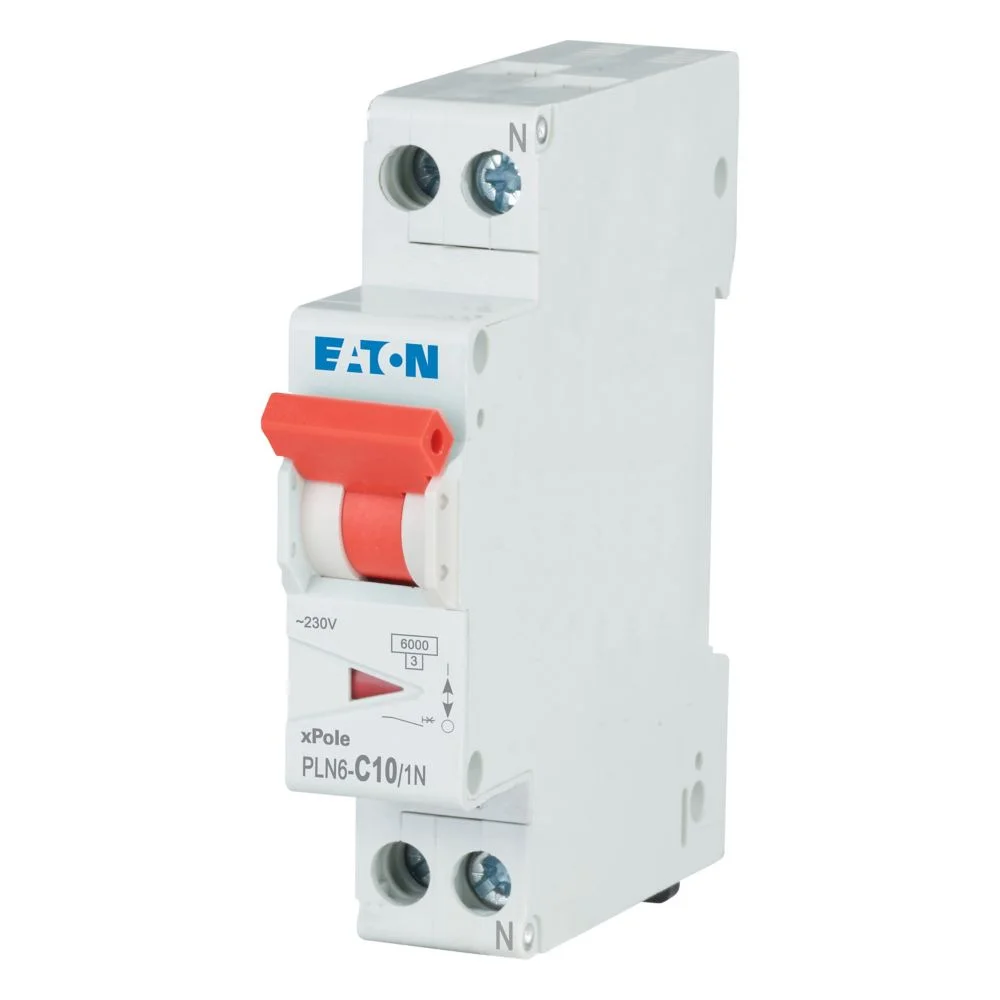

Siguranta automata Eaton 263280 1P+N 10A 6KA PLN6-C10/1N

Siguranța automată 10A Eaton PLN6-C10/1N este un disjunctor modular 1P+N destinat protecției circuitelor împotriva suprasarcinii și scurtcircuitului. Modelul 263280 are curbă de declanșare C, capacitate nominală de rupere de 6 kA conform IEC/EN 60898-1 și integrează configurația 1P+N într-un singur modul.

Când alegi Eaton PLN6-C10/1N

PLN6-C10/1N este potrivit atunci când circuitul necesită 10 A, configurație 1P+N, curbă C și capacitate de rupere de 6 kA. Toți acești parametri trebuie verificați împreună, deoarece două disjunctoare de 10 A pot avea alt număr de poli, altă curbă sau altă capacitate de rupere.

O siguranță automată 10A nu trebuie aleasă doar după amperaj. Curentul nominal trebuie corelat cu conductorul, sarcina și condițiile de instalare, iar configurația aparatului trebuie să corespundă schemei circuitului.

Configurație 1P+N într-un singur modul

Eaton PLN6-C10/1N are doi poli în total, dintre care unul este protejat, iar neutrul este comutat simultan. Această configurație este diferită de un aparat 1P simplu și de un disjunctor 2P cu ambii poli protejați.

Formatul de 1 modul, cu lățime de 17,6 mm, permite integrarea configurației 1P+N într-un spațiu compact. Acest aspect este important mai ales în tablourile în care spațiul modular disponibil este limitat.

Curent nominal 10 A și curbă C

Curentul nominal de 10 A trebuie stabilit în funcție de circuitul protejat. Secțiunea conductorului, sarcina și condițiile de instalare influențează alegerea protecției, astfel că valoarea de 10 A nu trebuie analizată izolat.

Curba C definește caracteristica declanșării magnetice la supracurenți de scurtă durată. Un aparat de 10 A cu curbă B nu este automat echivalent cu PLN6-C10/1N, chiar dacă are aceeași configurație 1P+N și aceeași capacitate de rupere.

Capacitate nominală de rupere 6 kA

Siguranța automată 10A Eaton PLN6-C10/1N are capacitate nominală de rupere de 6 kA conform IEC/EN 60898-1. Parametrul descrie nivelul curentului de scurtcircuit pe care aparatul îl poate întrerupe în condițiile definite de standard.

Valorile de 10 A și 6 kA descriu funcții diferite. 10 A reprezintă curentul nominal al disjunctorului, iar 6 kA reprezintă capacitatea sa nominală de rupere la scurtcircuit. Capacitatea necesară trebuie verificată în raport cu nivelul de scurtcircuit disponibil la punctul de instalare.

Protecție la suprasarcină și scurtcircuit

PLN6-C10/1N este un disjunctor modular MCB pentru protecția la supracurent. Aparatul intervine în cazul suprasarcinii și scurtcircuitului și trebuie diferențiat de o siguranță diferențială.

Modelul nu include prin el însuși protecție diferențială la curenți reziduali. Dacă proiectul instalației cere și această funcție, protecția diferențială trebuie realizată prin aparataj corespunzător.

Integrare în tabloul electric

Eaton PLN6-C10/1N ocupă un singur spațiu modular și are grad de protecție IP20. Tensiunea operațională nominală maximă este de 230 V, iar tensiunea nominală de izolație este de 440 V.

Modelul este identificat prin codul Eaton 263280. Folosirea modelului complet și a codului este utilă pentru diferențierea de alte variante PLN6 de 10 A, inclusiv modele cu altă curbă sau altă configurație.

Ce verifici înainte de cumpărare

Siguranța automată 10A Eaton PLN6-C10/1N trebuie aleasă după configurația completă a circuitului. Dacă înlocuiești un aparat existent, compară amperajul, configurația polilor, curba și capacitatea de rupere.

• Curent nominal: 10 A.
• Configurație: 1P+N.
• Poli protejați: 1.
• Neutru: comutat simultan.
• Caracteristică de declanșare: C.
• Capacitate nominală de rupere: 6 kA conform IEC/EN 60898-1.
• Tensiune operațională maximă: 230 V.
• Tensiune nominală de izolație: 440 V.
• Grad de protecție: IP20.
• Număr module: 1.
• Lățime: 17,6 mm.
• Model: PLN6-C10/1N.
• Cod Eaton: 263280.
• EAN: 4015082632809.

Pentru alte valori și configurații poți consulta gama de siguranțe automate. Pentru alte produse ale producătorului este disponibilă pagina Eaton.

Erori frecvente

Alegerea produsului doar după valoarea de 10 A. Amperajul nu identifică singur disjunctorul potrivit. Configurația 1P+N, curba C și capacitatea de rupere de 6 kA trebuie verificate separat.

Confundarea configurației 1P+N cu 1P. PLN6-C10/1N include un pol protejat și neutrul comutat simultan. Un disjunctor 1P simplu are o arhitectură diferită.

Confundarea curbei C cu curba B. Cele două caracteristici au comportament diferit la supracurenți de scurtă durată. Curba trebuie să corespundă caracteristicilor circuitului și sarcinii.

Confundarea valorilor 10 A și 6 kA. 10 A este curentul nominal, iar 6 kA este capacitatea nominală de rupere la scurtcircuit. Sunt parametri diferiți și trebuie analizați separat.

Întrebări frecvente

Ce protecții oferă Eaton PLN6-C10/1N?

Eaton PLN6-C10/1N protejează circuitul împotriva suprasarcinii și scurtcircuitului. Modelul are curent nominal de 10 A, configurație 1P+N, curbă C și capacitate nominală de rupere de 6 kA conform IEC/EN 60898-1.

Ce înseamnă 1P+N la PLN6-C10/1N?

Configurația 1P+N înseamnă că PLN6-C10/1N are un pol protejat și conductorul neutru comutat simultan. Aparatul are doi poli în total, dar protecția la supracurent este aplicată unui singur pol.

Ce înseamnă 6 kA la această siguranță automată?

6 kA reprezintă capacitatea nominală de rupere a Eaton PLN6-C10/1N conform IEC/EN 60898-1. Valoarea descrie capacitatea aparatului de a întrerupe un curent de scurtcircuit și trebuie verificată în raport cu nivelul disponibil în instalație.

Care este diferența dintre curba B și curba C?

Curbele B și C au caracteristici diferite de declanșare magnetică. Eaton PLN6-C10/1N utilizează curba C, iar un disjunctor de 10 A cu curbă B nu este automat un înlocuitor direct, chiar dacă are aceeași configurație.

Este PLN6-C10/1N o siguranță diferențială?

Eaton PLN6-C10/1N este un disjunctor modular MCB, nu o siguranță diferențială. Aparatul oferă protecție la suprasarcină și scurtcircuit, dar nu include protecție diferențială la curenți reziduali.
