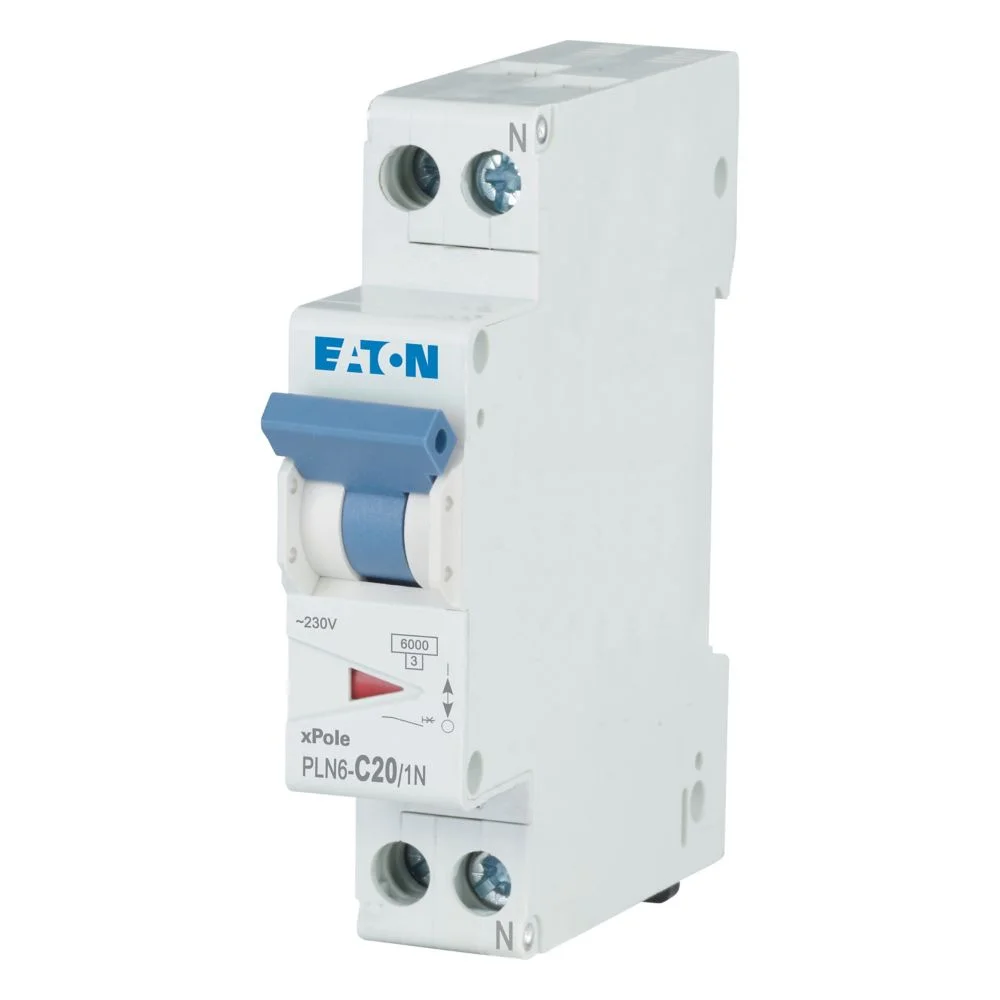

Siguranta automata Eaton 263283 1P+N 20A 6KA PLN6-C20/1N

Siguranța automată 20A Eaton PLN6-C20/1N este un disjunctor modular 1P+N pentru protecția circuitelor împotriva suprasarcinii și scurtcircuitului. Modelul 263283 are curbă de declanșare C, capacitate nominală de rupere de 6 kA și ocupă un singur modul, fiind destinat instalațiilor în care această combinație de parametri corespunde proiectului electric.

Când alegi Eaton PLN6-C20/1N

PLN6-C20/1N este potrivit atunci când circuitul necesită 20 A, configurație 1P+N, curbă C și capacitate de rupere de 6 kA. Acești parametri trebuie verificați împreună, deoarece două disjunctoare de 20 A pot avea altă configurație, altă curbă sau altă capacitate de rupere.

O siguranță automată 20A nu trebuie selectată numai după amperaj. Curentul nominal trebuie corelat cu secțiunea conductorului, sarcina și condițiile de instalare, iar configurația aparatului trebuie să corespundă schemei electrice.

Configurație 1P+N într-un singur modul

Eaton PLN6-C20/1N are configurație 1P+N și este realizat într-un format compact de un modul. Această arhitectură trebuie diferențiată de un disjunctor 1P simplu sau de o variantă 2P, chiar dacă acestea au același curent nominal.

Formatul compact este important în tablourile în care spațiul modular disponibil este limitat. La înlocuirea unui aparat existent trebuie verificată atât configurația 1P+N, cât și lățimea modulară și poziția bornelor.

Curent nominal 20 A și curbă C

Curentul nominal de 20 A reprezintă unul dintre parametrii principali ai disjunctorului. Valoarea trebuie aleasă în funcție de caracteristicile circuitului și nu trebuie interpretată separat de conductor și sarcina alimentată.

Curba C definește caracteristica de declanșare magnetică la supracurenți de scurtă durată. Din acest motiv, un aparat de 20 A cu curbă B nu este automat echivalent cu PLN6-C20/1N, chiar dacă amperajul și configurația polilor sunt similare.

Capacitate nominală de rupere 6 kA

Siguranța automată 20A Eaton PLN6-C20/1N are capacitate nominală de rupere de 6 kA conform IEC/EN 60898-1. Parametrul indică nivelul curentului de scurtcircuit pe care aparatul îl poate întrerupe în condițiile definite de standard.

Valorile de 20 A și 6 kA descriu caracteristici diferite. 20 A reprezintă curentul nominal al aparatului, iar 6 kA reprezintă capacitatea nominală de rupere la scurtcircuit. Capacitatea necesară trebuie verificată în raport cu nivelul de scurtcircuit disponibil la punctul de instalare.

Protecție la suprasarcină și scurtcircuit

PLN6-C20/1N este un disjunctor modular MCB destinat protecției la supracurent. Aparatul protejează circuitul împotriva suprasarcinii și scurtcircuitului și nu trebuie confundat cu un întreruptor diferențial.

Modelul nu include prin el însuși funcție de protecție diferențială la curenți reziduali. Dacă proiectul instalației cere și protecție diferențială, aceasta trebuie realizată prin aparataj adecvat configurației circuitului.

Ce verifici înainte de cumpărare

Siguranța automată 20A Eaton PLN6-C20/1N trebuie aleasă după configurația completă a circuitului. Dacă înlocuiești un aparat existent, compară amperajul, numărul de poli, curba și capacitatea de rupere, nu doar valoarea de 20 A.

• Curent nominal: 20 A.
• Configurație: 1P+N.
• Caracteristică de declanșare: C.
• Capacitate nominală de rupere: 6 kA conform IEC/EN 60898-1.
• Protecție: suprasarcină și scurtcircuit.
• Grad de protecție: IP20.
• Număr module: 1.
• Serie: Eaton PLN6.
• Model: PLN6-C20/1N.
• Cod Eaton: 263283.
• EAN: 4015082632830.

Pentru alte valori și configurații poți consulta gama de siguranțe automate. Pentru alte produse ale producătorului este disponibilă pagina Eaton.

Erori frecvente

Alegerea produsului doar după valoarea de 20 A. Amperajul nu identifică singur disjunctorul potrivit. Configurația 1P+N, curba C și capacitatea de rupere de 6 kA trebuie verificate separat.

Confundarea configurației 1P+N cu 1P. PLN6-C20/1N are o arhitectură diferită de un disjunctor unipolar simplu. Cele două produse nu trebuie tratate ca echivalente doar pentru că au același amperaj.

Confundarea curbei C cu curba B. Cele două caracteristici au comportament diferit la supracurenți de scurtă durată. Curba trebuie să corespundă cerințelor circuitului și sarcinii.

Înlocuirea unui model de 6 kA cu altă capacitate fără verificare. Capacitatea de rupere trebuie corelată cu nivelul de scurtcircuit disponibil la punctul de instalare.

Întrebări frecvente

Ce protecții oferă Eaton PLN6-C20/1N?

Eaton PLN6-C20/1N protejează circuitul împotriva suprasarcinii și scurtcircuitului. Modelul are curent nominal de 20 A, configurație 1P+N, curbă C și capacitate nominală de rupere de 6 kA conform IEC/EN 60898-1.

Ce înseamnă 1P+N la PLN6-C20/1N?

Configurația 1P+N descrie arhitectura polilor Eaton PLN6-C20/1N. Aceasta este diferită de un disjunctor 1P simplu sau de o variantă 2P și trebuie să corespundă schemei electrice în care aparatul este utilizat.

Ce înseamnă 6 kA la această siguranță automată?

6 kA reprezintă capacitatea nominală de rupere a Eaton PLN6-C20/1N conform IEC/EN 60898-1. Valoarea descrie capacitatea aparatului de a întrerupe un curent de scurtcircuit și trebuie verificată în raport cu nivelul disponibil în instalație.

Care este diferența dintre curba B și curba C?

Curbele B și C au caracteristici diferite de declanșare magnetică. Eaton PLN6-C20/1N utilizează curba C, iar un disjunctor de 20 A cu curbă B nu este automat un înlocuitor direct, chiar dacă are o configurație similară.

Este PLN6-C20/1N o siguranță diferențială?

Eaton PLN6-C20/1N este un disjunctor modular MCB, nu o siguranță diferențială. Aparatul oferă protecție la suprasarcină și scurtcircuit, dar nu include funcție de protecție diferențială la curenți reziduali.
