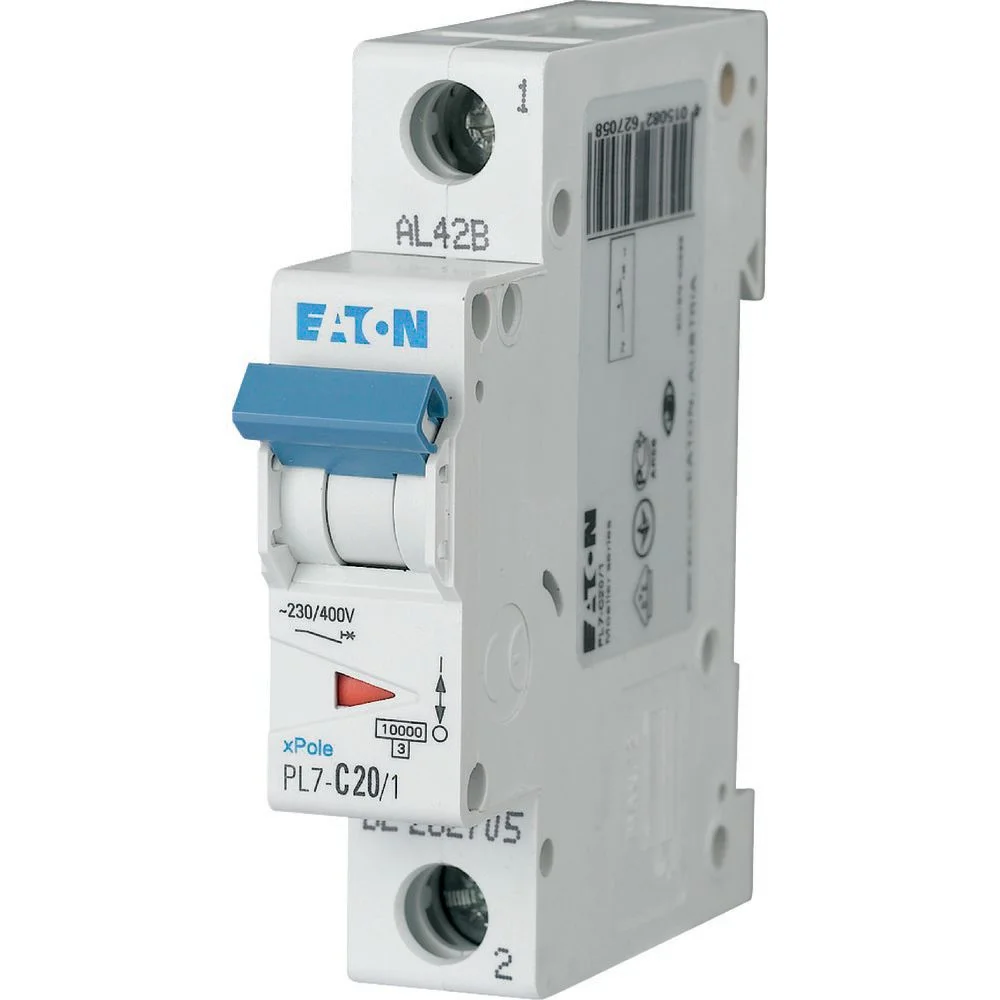

Siguranta automata Eaton 262677 20A 1P 10KA PL7-B20/1

Siguranța automată 20A Eaton PL7-B20/1 este un disjunctor modular 1P din gama xPole PL7, destinat protecției circuitelor împotriva suprasarcinii și scurtcircuitului. Modelul 262677 are curbă de declanșare B și capacitate nominală de rupere de 10 kA, fiind o variantă potrivită atunci când circuitul necesită exact această combinație de amperaj, configurație și caracteristică de declanșare.

Când alegi Eaton PL7-B20/1

PL7-B20/1 se alege atunci când circuitul necesită 20 A, configurație 1P, curbă B și capacitate de rupere de 10 kA. Amperajul singur nu este suficient pentru identificarea protecției corecte, deoarece există siguranțe automate de 20 A cu alte curbe, alte configurații de poli sau alte capacități de rupere.

O siguranță automată 20A trebuie corelată cu secțiunea conductorului, sarcina și condițiile de instalare. Alegerea unei valori nominale trebuie făcută astfel încât protecția să corespundă circuitului, nu doar consumului estimat.

Configurație 1P

Eaton PL7-B20/1 este un disjunctor unipolar, cu un singur pol protejat. Configurația 1P îl diferențiază de variantele 1P+N, 2P sau multipolare, chiar dacă acestea pot avea același curent nominal.

La înlocuirea unui aparat existent trebuie verificat modelul complet. Un disjunctor de 20 A în configurație 1P+N nu este automat echivalent cu PL7-B20/1, deoarece arhitectura și modul de conectare sunt diferite.

Curent nominal 20 A și curbă B

Curentul nominal de 20 A este unul dintre parametrii principali ai aparatului și trebuie raportat la conductorii și sarcina circuitului. Secțiunea cablului, modul de pozare și condițiile de instalare influențează dimensionarea protecției.

Curba B definește caracteristica declanșării magnetice la supracurenți de scurtă durată. Din acest motiv, un model de 20 A cu curbă C nu trebuie considerat automat înlocuitor direct pentru PL7-B20/1 doar pentru că amperajul este identic.

Capacitate nominală de rupere 10 kA

Siguranța automată 20A Eaton PL7-B20/1 are capacitate nominală de rupere de 10 kA. Acest parametru indică nivelul curentului de scurtcircuit pe care aparatul îl poate întrerupe în condițiile pentru care este proiectat.

Valorile de 20 A și 10 kA descriu funcții diferite. 20 A este curentul nominal al disjunctorului, în timp ce 10 kA reprezintă capacitatea nominală de rupere la scurtcircuit. Capacitatea necesară trebuie verificată în raport cu nivelul de scurtcircuit disponibil în punctul de instalare.

Protecție la suprasarcină și scurtcircuit

PL7-B20/1 este un MCB destinat protecției la supracurent. Aparatul intervine în cazul suprasarcinii și al scurtcircuitului, contribuind la protejarea circuitului atunci când curentul depășește limitele corespunzătoare caracteristicii sale.

Modelul nu include protecție diferențială la curenți reziduali. Dacă instalația necesită și această funcție, trebuie prevăzut aparataj diferențial corespunzător.

Format compact pentru tabloul electric

Eaton PL7-B20/1 ocupă un singur modul și are lățime de 17,6 mm. Formatul 1P permite integrarea compactă în tablouri electrice modulare, iar gradul de protecție al aparatului este IP20.

Identificarea după modelul complet PL7-B20/1 și codul Eaton 262677 este utilă pentru diferențierea față de variante similare, inclusiv modelele PL7 de 20 A cu altă curbă sau altă configurație de poli.

Ce verifici înainte de cumpărare

Siguranța automată 20A Eaton PL7-B20/1 trebuie aleasă după parametrii compleți ai circuitului. Dacă înlocuiești un aparat existent, compară curentul nominal, numărul de poli, curba de declanșare și capacitatea de rupere.

• Curent nominal: 20 A.
• Configurație: 1P.
• Poli protejați: 1.
• Curba de declanșare: B.
• Capacitate nominală de rupere: 10 kA.
• Protecție: suprasarcină și scurtcircuit.
• Grad de protecție: IP20.
• Număr module: 1.
• Lățime: 17,6 mm.
• Serie: Eaton xPole PL7.
• Model: PL7-B20/1.
• Cod Eaton: 262677.
• EAN: 4015082626778.

Pentru alte variante de același amperaj poți consulta categoria de siguranțe automate 20A. Pentru alte valori și configurații este disponibilă gama de siguranțe automate, iar pentru alte produse ale producătorului poți consulta pagina Eaton.

Erori frecvente

Alegerea produsului doar după valoarea de 20 A. Amperajul nu identifică singur protecția potrivită. Configurația 1P, curba B și capacitatea de rupere de 10 kA trebuie verificate separat.

Confundarea curbei B cu curba C. Cele două caracteristici au comportament diferit la supracurenți de scurtă durată. Curba trebuie să corespundă circuitului și sarcinii.

Înlocuirea unei variante de 10 kA cu una de 6 kA fără verificare. Capacitatea de rupere trebuie să fie compatibilă cu nivelul de scurtcircuit disponibil în instalație.

Confundarea configurației 1P cu 1P+N. PL7-B20/1 are un singur pol protejat. Variantele 1P+N au o configurație diferită și nu trebuie considerate automat echivalente.

Întrebări frecvente

Ce protecții oferă Eaton PL7-B20/1?

Eaton PL7-B20/1 protejează circuitul împotriva suprasarcinii și scurtcircuitului. Modelul este un disjunctor modular 1P de 20 A, cu curbă B și capacitate nominală de rupere de 10 kA. Nu include protecție diferențială la curenți reziduali.

Ce înseamnă curba B la PL7-B20/1?

Curba B descrie caracteristica declanșării magnetice a Eaton PL7-B20/1. Aceasta influențează modul în care aparatul reacționează la supracurenți de scurtă durată și trebuie să corespundă caracteristicilor circuitului protejat.

Ce înseamnă 10 kA?

10 kA reprezintă capacitatea nominală de rupere la scurtcircuit a PL7-B20/1. Valoarea este diferită de curentul nominal de 20 A și trebuie verificată în raport cu nivelul de scurtcircuit disponibil la punctul de instalare.

Care este diferența dintre PL7-B20/1 și un model de 20 A curba C?

Diferența principală este caracteristica de declanșare magnetică. PL7-B20/1 utilizează curba B, în timp ce un model curba C are alt comportament la supracurenți de scurtă durată. Produsele nu trebuie considerate automat interschimbabile.

PL7-B20/1 este o siguranță diferențială?

Eaton PL7-B20/1 este o siguranță automată MCB, nu un întreruptor diferențial. Aparatul protejează la suprasarcină și scurtcircuit, dar nu detectează curenți reziduali precum un RCCB sau RCBO.
