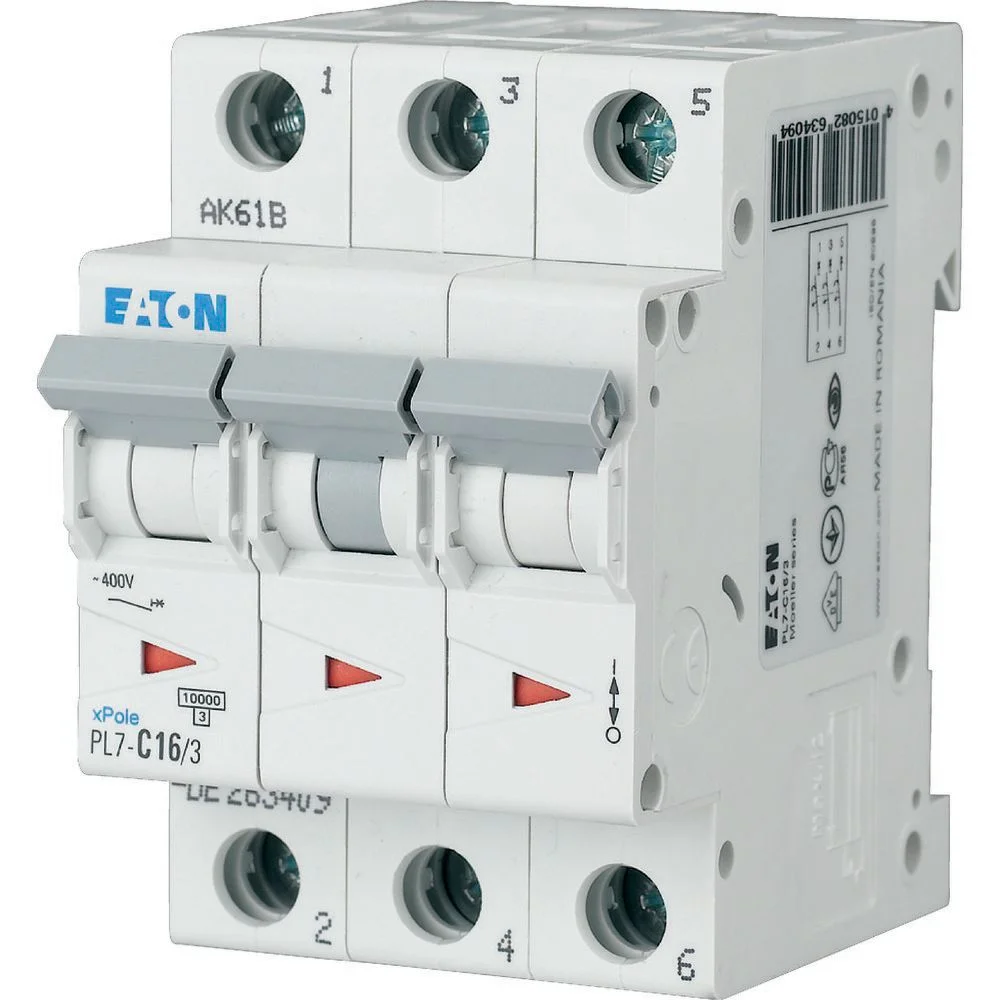

Siguranta automata Eaton 263409 3P 16A 10kA PL7-C16/3

Siguranța automată 16A Eaton PL7-C16/3 este un disjunctor modular 3P din gama xPole PL7, destinat protecției circuitelor împotriva suprasarcinii și scurtcircuitului. Modelul 263409 are curbă de declanșare C și capacitate nominală de rupere de 10 kA conform IEC/EN 60898-1, iar cei trei poli sunt protejați.

Când alegi Eaton PL7-C16/3

PL7-C16/3 este potrivit atunci când circuitul necesită un disjunctor de 16 A, cu 3 poli, curbă C și capacitate de rupere de 10 kA. Toți acești parametri trebuie verificați împreună, deoarece două siguranțe automate de 16 A pot avea alt număr de poli, altă curbă sau altă capacitate de rupere.

Configurația 3P îl diferențiază de variantele 1P, 1P+N sau 2P. Alegerea trebuie făcută după schema circuitului și după caracteristicile sarcinii, nu doar după amperaj.

Configurație 3P pentru circuite trifazate

Eaton PL7-C16/3 are trei poli protejați și permite întreruperea simultană a celor trei conductoare de fază. Această configurație îl face relevant pentru circuite trifazate în care proiectul prevede un disjunctor 3P de 16 A.

Un aparat 1P sau 2P cu același curent nominal nu este un înlocuitor direct. La înlocuirea unui disjunctor existent trebuie comparate numărul de poli, modul de conectare și caracteristicile electrice ale modelului.

Curent nominal 16 A și curbă C

Curentul nominal de 16 A trebuie corelat cu secțiunea conductorului, sarcina și condițiile de instalare ale circuitului. Valoarea de 16 A nu este suficientă pentru alegerea protecției dacă ceilalți parametri nu corespund instalației.

Curba C definește caracteristica de declanșare magnetică la supracurenți de scurtă durată. Din acest motiv, o siguranță automată 16A cu curbă B nu trebuie considerată automat echivalentă cu PL7-C16/3, chiar dacă amperajul și numărul de poli sunt identice.

Capacitate nominală de rupere 10 kA

Siguranța automată 16A Eaton PL7-C16/3 are capacitate nominală de rupere de 10 kA conform IEC/EN 60898-1. Parametrul indică nivelul curentului de scurtcircuit pe care aparatul îl poate întrerupe în condițiile definite de standard.

Cei 10 kA nu trebuie confundați cu cei 16 A ai curentului nominal. 16 A caracterizează curentul nominal al disjunctorului, iar 10 kA caracterizează capacitatea sa de rupere la scurtcircuit. Capacitatea necesară trebuie verificată în raport cu nivelul de scurtcircuit disponibil la punctul de instalare.

Format modular și integrare în tablou

Eaton PL7-C16/3 ocupă 3 spații modulare și are lățimea de 52,8 mm. Aparatul este realizat pentru montaj modular pe șină DIN și are grad de protecție IP20.

Tensiunea operațională nominală este de până la 400 V AC, iar tensiunea nominală de izolație este de 440 V. Bornele permit conectarea conductoarelor cu secțiuni între 1 și 25 mm², însă secțiunea utilizată efectiv trebuie stabilită conform circuitului.

Ce verifici înainte de cumpărare

Siguranța automată 16A Eaton PL7-C16/3 trebuie aleasă după configurația completă a circuitului. Dacă înlocuiești un aparat existent, compară amperajul, numărul de poli, curba de declanșare și capacitatea de rupere.

• Curent nominal: 16 A.
• Configurație: 3P.
• Poli protejați: 3.
• Caracteristică de declanșare: C.
• Capacitate nominală de rupere: 10 kA conform IEC/EN 60898-1.
• Tensiune operațională maximă: 400 V AC.
• Grad de protecție: IP20.
• Număr module: 3.
• Lățime: 52,8 mm.
• Model: PL7-C16/3.
• Cod Eaton: 263409.
• EAN: 4015082634094.

Pentru alte variante de același amperaj poți consulta categoria de siguranțe automate 16A. Pentru alte valori și configurații este disponibilă gama de siguranțe automate, iar pentru alte produse ale producătorului poți consulta pagina Eaton.

Erori frecvente

Alegerea produsului doar după valoarea de 16 A. Amperajul nu identifică singur disjunctorul potrivit. Numărul de poli, curba C și capacitatea de rupere de 10 kA trebuie verificate separat.

Confundarea configurației 3P cu 1P+N. PL7-C16/3 are trei poli protejați. Un aparat 1P+N are o arhitectură diferită și nu trebuie tratat ca echivalent doar pentru că are același curent nominal.

Confundarea curbei C cu curba B. Cele două caracteristici au un răspuns diferit la supracurenți de scurtă durată. Curba trebuie aleasă în funcție de caracteristicile circuitului și sarcinii.

Înlocuirea unui model de 10 kA cu unul de 6 kA fără verificare. Capacitatea de rupere trebuie să fie compatibilă cu nivelul de scurtcircuit disponibil în instalație.

Întrebări frecvente

Ce protecții oferă Eaton PL7-C16/3?

Eaton PL7-C16/3 protejează circuitul împotriva suprasarcinii și scurtcircuitului. Modelul are curent nominal de 16 A, trei poli protejați, curbă C și capacitate nominală de rupere de 10 kA conform IEC/EN 60898-1.

Ce înseamnă 3P la PL7-C16/3?

Configurația 3P înseamnă că Eaton PL7-C16/3 are trei poli protejați. Aparatul este destinat circuitelor în care schema prevede întreruperea celor trei faze prin același disjunctor și nu este echivalent cu o variantă 1P sau 1P+N.

Ce înseamnă 10 kA la această siguranță automată?

10 kA reprezintă capacitatea nominală de rupere a Eaton PL7-C16/3 conform IEC/EN 60898-1. Valoarea descrie capacitatea aparatului de a întrerupe un curent de scurtcircuit și trebuie raportată la nivelul disponibil în instalație.

Care este diferența dintre curba B și curba C?

Curbele B și C au caracteristici diferite de declanșare magnetică. Eaton PL7-C16/3 utilizează curba C, iar un disjunctor de 16 A cu curbă B nu este automat un înlocuitor direct, chiar dacă are același număr de poli.

Este PL7-C16/3 o siguranță diferențială?

Eaton PL7-C16/3 este un disjunctor modular MCB, nu o siguranță diferențială. Aparatul oferă protecție la suprasarcină și scurtcircuit, dar nu include funcție de protecție diferențială la curenți reziduali.
