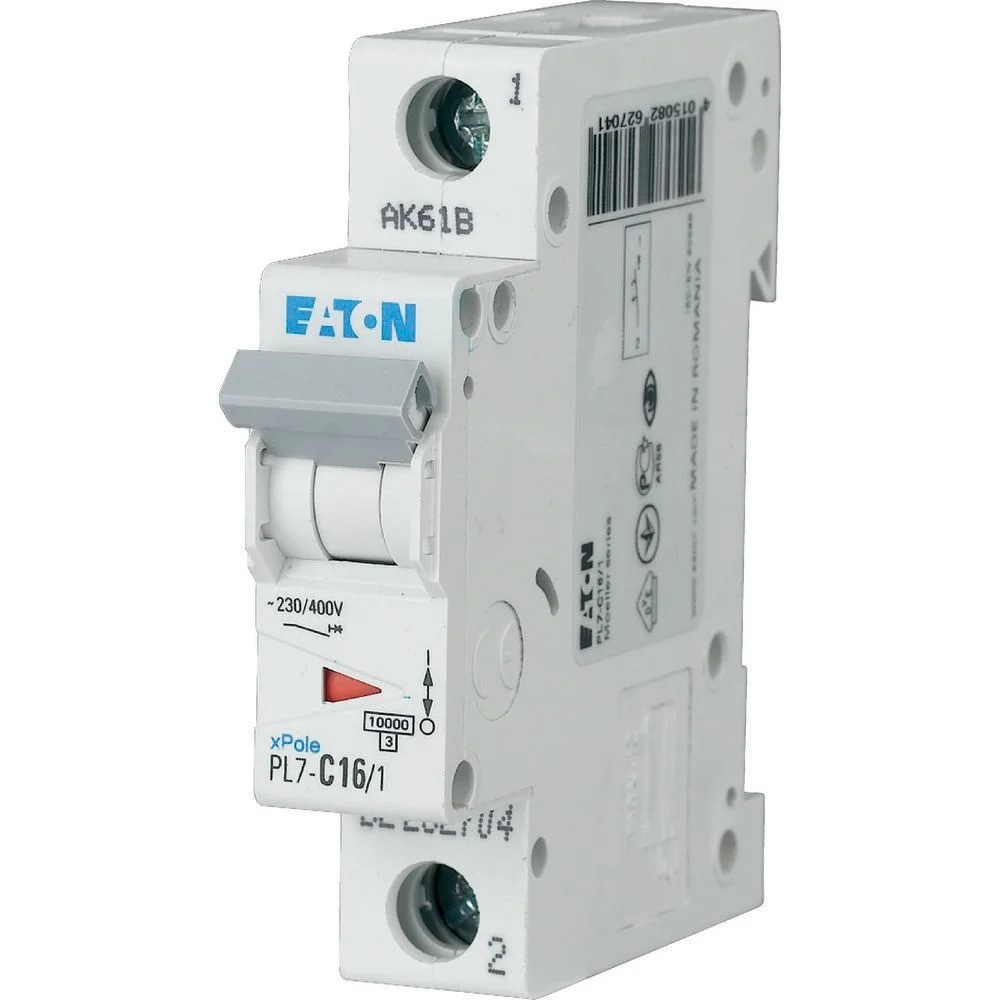

Siguranta automata Eaton 262704 PL7-C16/1 1P 16A 10kA

Siguranța automată 16A Eaton PL7-C16/1 este un disjunctor modular 1P din gama xPole PL7, destinat protecției circuitelor împotriva suprasarcinii și scurtcircuitului. Modelul 262704 are curbă de declanșare C și capacitate nominală de rupere de 10 kA conform IEC/EN 60898-1, fiind potrivit pentru circuite în care această combinație de parametri corespunde proiectului electric.

Când alegi Eaton PL7-C16/1

PL7-C16/1 este potrivit atunci când circuitul necesită 16 A, configurație 1P, curbă C și capacitate de rupere de 10 kA. Acești parametri trebuie verificați împreună, deoarece două siguranțe automate de 16 A pot avea alt număr de poli, altă curbă de declanșare sau altă capacitate de rupere.

O siguranță automată 16A nu trebuie aleasă numai după amperaj. Curentul nominal trebuie corelat cu conductorul, sarcina și condițiile de instalare, iar caracteristica de declanșare și capacitatea de rupere trebuie să corespundă circuitului protejat.

Configurație 1P cu un singur pol protejat

Eaton PL7-C16/1 este un disjunctor unipolar, cu un singur pol protejat. Configurația 1P îl diferențiază de variantele 1P+N, 2P sau 3P, chiar dacă acestea pot avea același curent nominal.

La înlocuirea unui aparat existent trebuie verificată configurația polilor, nu doar valoarea de 16 A. Un model 1P+N sau 2P are altă arhitectură și nu trebuie considerat automat echivalent cu PL7-C16/1.

Curent nominal 16 A și curbă C

Curentul nominal de 16 A este unul dintre parametrii principali ai disjunctorului și trebuie ales în funcție de caracteristicile circuitului. Secțiunea conductorului, sarcina și condițiile de montaj influențează dimensionarea protecției.

Curba C definește comportamentul declanșării magnetice la supracurenți de scurtă durată. Din acest motiv, un aparat de 16 A cu curbă B nu este automat echivalent cu PL7-C16/1, chiar dacă are aceeași configurație 1P și aceeași capacitate de rupere.

Capacitate nominală de rupere 10 kA

Siguranța automată 16A Eaton PL7-C16/1 are capacitate nominală de rupere de 10 kA conform IEC/EN 60898-1. Parametrul indică nivelul curentului de scurtcircuit pe care aparatul îl poate întrerupe în condițiile definite de standard.

Valorile de 16 A și 10 kA descriu funcții diferite. 16 A reprezintă curentul nominal al disjunctorului, iar 10 kA reprezintă capacitatea nominală de rupere la scurtcircuit. Capacitatea necesară trebuie verificată în raport cu nivelul de scurtcircuit disponibil la punctul de instalare.

Protecție la suprasarcină și scurtcircuit

PL7-C16/1 este un disjunctor modular MCB pentru protecția la supracurent. Aparatul intervine la suprasarcină și scurtcircuit și trebuie diferențiat de o siguranță diferențială.

Modelul nu include prin el însuși funcție de protecție diferențială la curenți reziduali. Dacă instalația necesită și această funcție, aceasta trebuie realizată prin aparataj diferențial corespunzător.

Format compact pentru tabloul electric

Eaton PL7-C16/1 ocupă un singur spațiu modular. Gradul de protecție al aparatului este IP20, iar formatul 1P permite integrarea compactă în tablouri electrice modulare.

Modelul este identificat prin codul Eaton 262704 și EAN 4015082627041. Folosirea modelului complet și a codului ajută la diferențierea față de variantele PL7-C16/1N sau PL7-C16/3.

Ce verifici înainte de cumpărare

Siguranța automată 16A Eaton PL7-C16/1 trebuie aleasă după configurația completă a circuitului. Dacă înlocuiești un aparat existent, compară amperajul, numărul de poli, curba de declanșare și capacitatea de rupere.

• Curent nominal: 16 A.
• Configurație: 1P.
• Poli protejați: 1.
• Caracteristică de declanșare: C.
• Capacitate nominală de rupere: 10 kA conform IEC/EN 60898-1.
• Protecție: suprasarcină și scurtcircuit.
• Grad de protecție: IP20.
• Număr module: 1.
• Serie: Eaton xPole PL7.
• Model: PL7-C16/1.
• Cod Eaton: 262704.
• EAN: 4015082627041.

Pentru alte variante de același amperaj poți consulta categoria de siguranțe automate 16A. Pentru alte valori și configurații este disponibilă gama de siguranțe automate, iar pentru alte produse ale producătorului poți consulta pagina Eaton.

Erori frecvente

Alegerea produsului doar după valoarea de 16 A. Amperajul nu identifică singur disjunctorul potrivit. Configurația 1P, curba C și capacitatea de rupere de 10 kA trebuie verificate separat.

Confundarea curbei C cu curba B. Cele două caracteristici au comportament diferit la supracurenți de scurtă durată. Curba trebuie aleasă în funcție de circuit și de caracteristicile sarcinii.

Înlocuirea unei variante de 10 kA cu una de 6 kA fără verificare. Capacitatea de rupere trebuie să fie compatibilă cu nivelul de scurtcircuit disponibil în instalație.

Confundarea configurației 1P cu 1P+N. PL7-C16/1 are un singur pol protejat. PL7-C16/1N este un model diferit, cu altă configurație a polilor.

Întrebări frecvente

Ce protecții oferă Eaton PL7-C16/1?

Eaton PL7-C16/1 protejează circuitul împotriva suprasarcinii și scurtcircuitului. Modelul are curent nominal de 16 A, configurație 1P, curbă C și capacitate nominală de rupere de 10 kA conform IEC/EN 60898-1.

Ce înseamnă 1P la PL7-C16/1?

Configurația 1P înseamnă că Eaton PL7-C16/1 are un singur pol protejat. Această variantă este diferită de 1P+N, 2P sau 3P și trebuie să corespundă schemei electrice în care aparatul este utilizat.

Ce înseamnă 10 kA la această siguranță automată?

10 kA reprezintă capacitatea nominală de rupere a Eaton PL7-C16/1 conform IEC/EN 60898-1. Valoarea descrie capacitatea aparatului de a întrerupe un curent de scurtcircuit și trebuie verificată în raport cu nivelul disponibil în instalație.

Care este diferența dintre curba B și curba C?

Curbele B și C au caracteristici diferite de declanșare magnetică. Eaton PL7-C16/1 utilizează curba C, iar un disjunctor de 16 A cu curbă B nu este automat un înlocuitor direct doar pentru că are același amperaj.

Este PL7-C16/1 o siguranță diferențială?

Eaton PL7-C16/1 este un disjunctor modular MCB, nu o siguranță diferențială. Aparatul oferă protecție la suprasarcină și scurtcircuit, dar nu include protecție diferențială la curenți reziduali.
