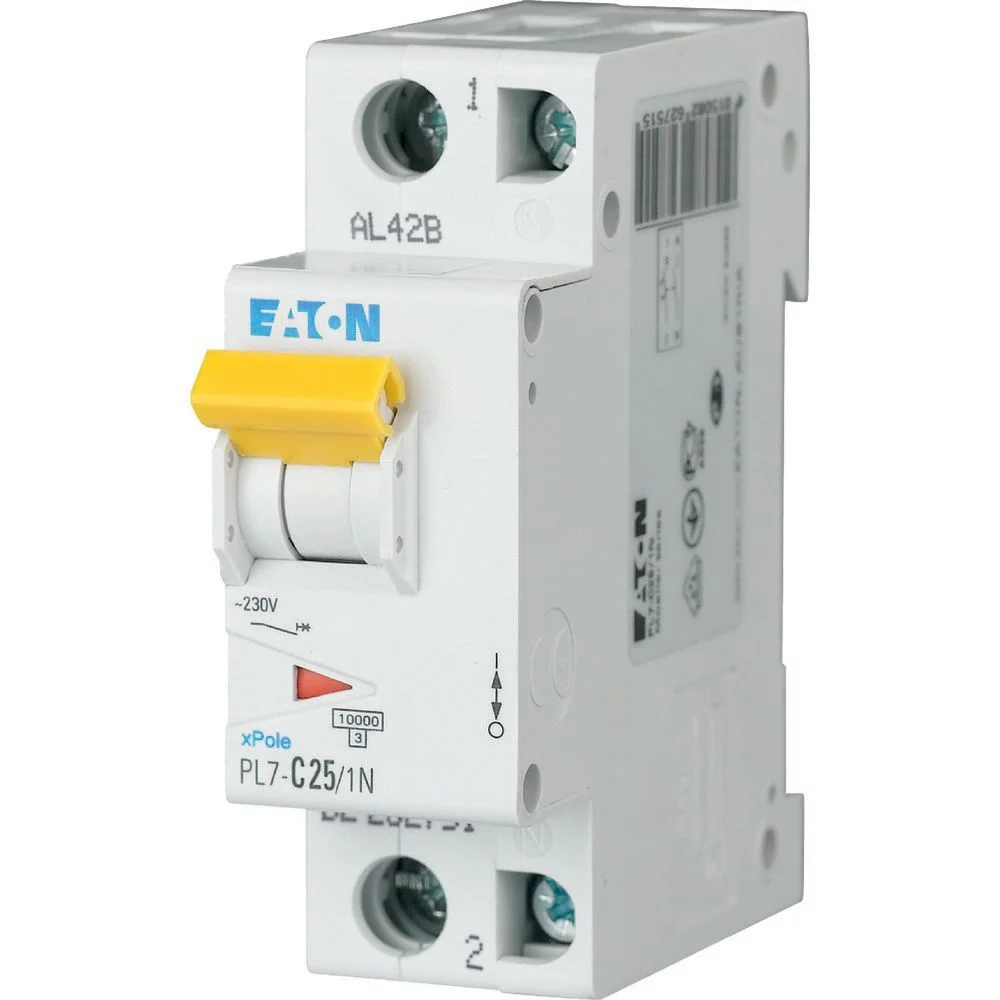

Siguranta automata modulara Eaton Xpole 262742 1P+N 25A PL7-B25/1N

Siguranța automată 25A Eaton PL7-B25/1N este un disjunctor modular 1P+N din gama xPole PL7, destinat protecției circuitelor împotriva suprasarcinii și scurtcircuitului. Modelul 262742 are curbă de declanșare B, capacitate nominală de rupere de 10 kA conform IEC/EN 60898-1 și comută simultan conductorul neutru.

Când alegi Eaton PL7-B25/1N

PL7-B25/1N este potrivit atunci când circuitul necesită o siguranță automată 25A în configurație 1P+N, cu curbă B și capacitate de rupere de 10 kA. Toți acești parametri trebuie verificați împreună, deoarece două aparate de 25 A nu sunt automat echivalente dacă diferă prin numărul de poli, curba de declanșare sau capacitatea de rupere.

Față de un disjunctor 1P simplu, această variantă include și comutarea neutrului. Față de o variantă 2P, configurația internă și modul de protecție sunt diferite, de aceea modelul trebuie ales conform schemei electrice.

Configurație 1P+N cu neutru comutat

Eaton PL7-B25/1N are configurație 1P+N și comută simultan conductorul neutru. Această arhitectură permite întreruperea fazei și neutrului prin același mecanism, păstrând protecția la supracurent pe polul prevăzut de construcția aparatului.

Configurația 1P+N este un criteriu important la înlocuirea unui disjunctor existent. Un aparat 1P cu același curent și aceeași curbă nu trebuie considerat automat un substitut direct, deoarece schema de conectare este diferită.

Curent nominal 25 A și curbă B

Curentul nominal de 25 A trebuie corelat cu secțiunea conductorului, sarcina și condițiile de instalare ale circuitului. Valoarea de 25 A nu stabilește singură dacă protecția este potrivită pentru o anumită aplicație.

Curba B definește caracteristica declanșării magnetice la supracurenți de scurtă durată. Eaton indică această caracteristică pentru aplicații în care profilul sarcinii corespunde curbei B. Un model de 25 A cu curbă C sau D are un comportament diferit și nu este automat echivalent.

Capacitate nominală de rupere de 10 kA

Siguranța automată 25A Eaton PL7-B25/1N are capacitate nominală de rupere de 10 kA conform IEC/EN 60898-1. Parametrul indică nivelul curentului de scurtcircuit pe care aparatul îl poate întrerupe în condițiile definite de standard.

Valoarea de 10 kA trebuie diferențiată de cei 25 A ai curentului nominal. 25 A caracterizează curentul nominal al aparatului, în timp ce 10 kA caracterizează capacitatea de întrerupere la scurtcircuit. Capacitatea de rupere trebuie să fie adecvată nivelului de scurtcircuit disponibil la punctul de instalare.

Protecție termică și electromagnetică

Seria Eaton PL7 utilizează atât declanșare termică, cât și declanșare electromagnetică. Declanșatorul termic intervine în condiții de suprasarcină, iar mecanismul electromagnetic reacționează la curenți mari specifici unui scurtcircuit.

Această funcționare definește rolul aparatului ca MCB și îl diferențiază de un întreruptor diferențial. PL7-B25/1N nu trebuie confundat cu un RCCB sau RCBO, deoarece funcția sa principală este protecția la supracurent.

Format modular pentru tabloul electric

PL7-B25/1N este realizat pentru montaj modular pe șină DIN. Pentru variantele 1P+N din seria PL7, Eaton indică un format compact de aproximativ 1,5 module, iar gradul de protecție al aparatului este IP20.

Dimensiunea și configurația sunt importante atunci când produsul înlocuiește un aparat existent. Spațiul disponibil, poziția bornelor și compatibilitatea cu barele de distribuție trebuie verificate înainte de montaj.

Ce verifici înainte de cumpărare

Siguranța automată 25A Eaton PL7-B25/1N trebuie aleasă după configurația completă a circuitului. Pentru identificarea corectă, compară amperajul, numărul de poli, curba, capacitatea de rupere și codul produsului.

• Curent nominal: 25 A.
• Configurație: 1P+N.
• Neutru: comutat simultan.
• Caracteristică de declanșare: B.
• Capacitate nominală de rupere: 10 kA conform IEC/EN 60898-1.
• Protecție: suprasarcină și scurtcircuit.
• Grad de protecție: IP20.
• Serie: Eaton xPole PL7.
• Model: PL7-B25/1N.
• Cod Eaton: 262742.
• EAN: 4015082627423.

Pentru alte variante de același amperaj poți consulta categoria de siguranțe automate 25A. Pentru alte valori și configurații este disponibilă gama de siguranțe automate, iar pentru alte produse ale producătorului poți consulta pagina Eaton.

Erori frecvente

Alegerea produsului doar după valoarea de 25 A. Curentul nominal nu identifică singur protecția corectă. Configurația 1P+N, curba B și capacitatea de rupere de 10 kA trebuie verificate separat.

Confundarea unei variante de 10 kA cu una de 6 kA. Capacitatea de rupere este un parametru distinct. PL7-B25/1N are 10 kA și nu trebuie înlocuit automat cu un model de 6 kA fără verificarea nivelului de scurtcircuit disponibil.

Confundarea configurației 1P+N cu 1P. PL7-B25/1N comută și neutrul, în timp ce un aparat 1P simplu are o configurație diferită. Cele două variante nu trebuie tratate ca echivalente doar pentru că au 25 A.

Confundarea curbei B cu curba C. Cele două caracteristici au praguri diferite de declanșare magnetică. Alegerea curbei trebuie făcută în funcție de circuit și de caracteristicile sarcinii.

Întrebări frecvente

Ce protecții oferă Eaton PL7-B25/1N?

Eaton PL7-B25/1N protejează circuitul împotriva suprasarcinii și scurtcircuitului. Modelul utilizează declanșare termică și electromagnetică, are curent nominal de 25 A, curbă B și capacitate nominală de rupere de 10 kA conform IEC/EN 60898-1.

Ce înseamnă 1P+N la PL7-B25/1N?

Configurația 1P+N înseamnă că Eaton PL7-B25/1N include conductorul de fază și conductorul neutru, neutrul fiind comutat simultan. Configurația este diferită de un aparat 1P simplu și trebuie să corespundă schemei electrice a circuitului.

Ce înseamnă 10 kA la această siguranță automată?

10 kA reprezintă capacitatea nominală de rupere a Eaton PL7-B25/1N conform IEC/EN 60898-1. Parametrul descrie capacitatea aparatului de a întrerupe un curent de scurtcircuit și trebuie verificat în raport cu nivelul de scurtcircuit disponibil în instalație.

Care este diferența dintre PL7-B25/1N și un model de 25 A cu curbă C?

PL7-B25/1N utilizează curba B, iar un model cu curbă C are o caracteristică diferită de declanșare magnetică. Amperajul identic nu face cele două aparate echivalente. Curba trebuie aleasă în funcție de tipul circuitului și comportamentul sarcinii.

Este PL7-B25/1N o siguranță diferențială?

Eaton PL7-B25/1N este un întreruptor automat modular MCB, nu un aparat diferențial. Acesta asigură protecția la suprasarcină și scurtcircuit. Pentru protecție diferențială este necesar un dispozitiv cu această funcție prevăzută explicit în schema instalației.
