Siguranta automata Eaton 263410 PL7-C20/3 3P 20A 10kA

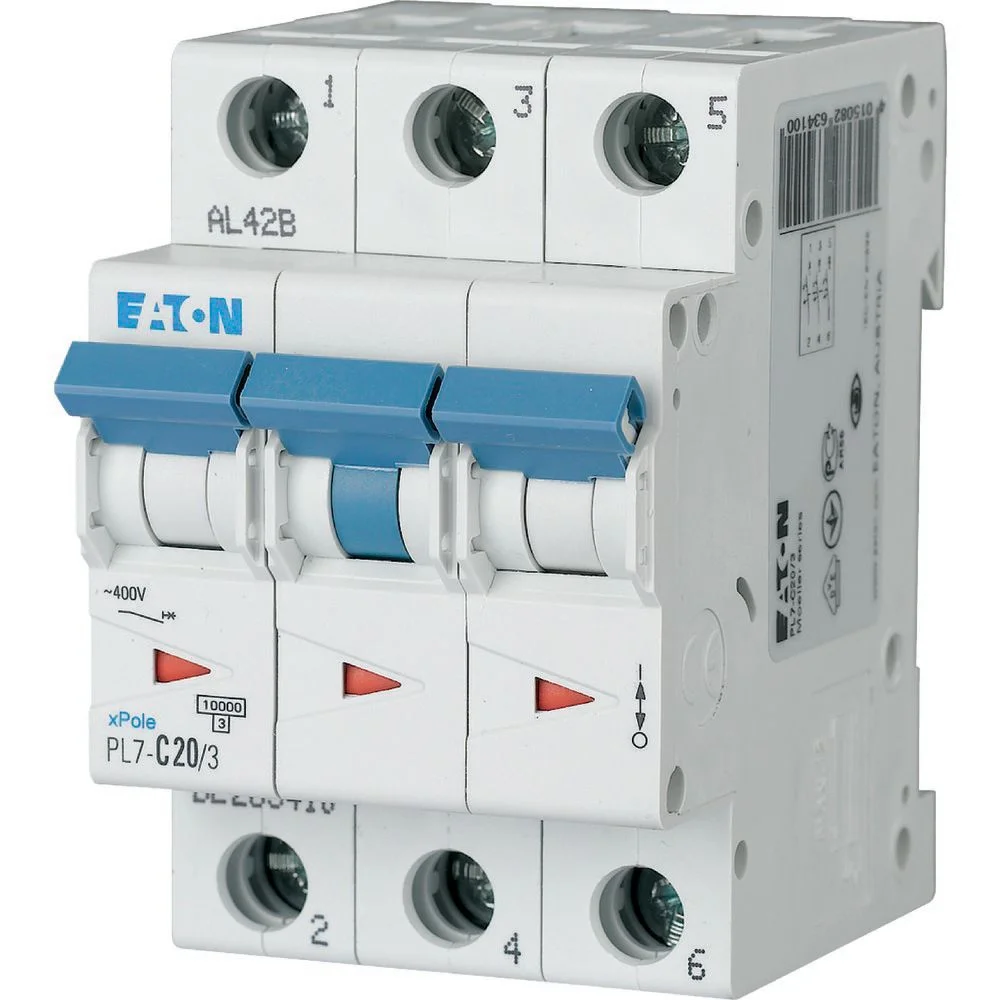

Siguranța automată 20A Eaton PL7-C20/3 este un disjunctor modular 3P din gama xPole PL7, destinat protecției circuitelor împotriva suprasarcinii și scurtcircuitului. Modelul 263410 are curbă de declanșare C și capacitate nominală de rupere de 10 kA conform IEC/EN 60898-1, iar toți cei trei poli sunt protejați.

Când alegi Eaton PL7-C20/3

PL7-C20/3 este potrivit atunci când circuitul necesită 20 A, configurație 3P, curbă C și capacitate de rupere de 10 kA. Acești parametri trebuie verificați împreună, deoarece două siguranțe automate de 20 A pot avea alt număr de poli, altă caracteristică de declanșare sau altă capacitate de rupere.

Configurația 3P îl diferențiază de variantele 1P, 1P+N și 2P. Alegerea trebuie făcută după schema circuitului, conductorii utilizați și caracteristicile sarcinii, nu doar după amperaj.

Configurație 3P pentru circuite trifazate

Eaton PL7-C20/3 are trei poli protejați și permite întreruperea simultană a celor trei faze. Această configurație este relevantă pentru circuite trifazate în care proiectul prevede un disjunctor 3P de 20 A.

Un aparat 1P sau 2P cu același curent nominal nu este un înlocuitor direct. La înlocuirea unui disjunctor existent trebuie comparate numărul de poli, curba, capacitatea de rupere și modelul complet.

Curent nominal 20 A și curbă C

Curentul nominal de 20 A trebuie corelat cu secțiunea conductorului, sarcina și condițiile de instalare. Valoarea de 20 A nu stabilește singură dacă disjunctorul este potrivit pentru un anumit circuit.

Curba C definește comportamentul declanșării magnetice la supracurenți de scurtă durată. Din acest motiv, o siguranță automată 20A cu curbă B nu trebuie considerată automat echivalentă cu PL7-C20/3, chiar dacă are același număr de poli.

Capacitate nominală de rupere 10 kA

Siguranța automată 20A Eaton PL7-C20/3 are capacitate nominală de rupere de 10 kA conform IEC/EN 60898-1. Parametrul descrie nivelul curentului de scurtcircuit pe care aparatul îl poate întrerupe în condițiile definite de standard.

Cei 10 kA nu trebuie confundați cu cei 20 A ai curentului nominal. 20 A reprezintă curentul nominal al disjunctorului, iar 10 kA reprezintă capacitatea sa de rupere la scurtcircuit. Această valoare trebuie verificată în raport cu nivelul de scurtcircuit disponibil la punctul de instalare.

Format modular și integrare în tablou

Eaton PL7-C20/3 ocupă trei spații modulare și are lățimea de 52,8 mm. Aparatul se montează pe șină DIN și are grad de protecție IP20, fiind realizat pentru integrarea în tablouri electrice modulare compatibile.

Tensiunea operațională nominală maximă este de 400 V AC, iar tensiunea nominală de izolație este de 440 V. Aceste valori trebuie corelate cu instalația în care urmează să fie montat aparatul.

Ce verifici înainte de cumpărare

Siguranța automată 20A Eaton PL7-C20/3 trebuie aleasă după configurația completă a circuitului. Dacă înlocuiești un aparat existent, compară amperajul, numărul de poli, curba de declanșare și capacitatea de rupere.

• Curent nominal: 20 A.
• Configurație: 3P.
• Poli protejați: 3.
• Caracteristică de declanșare: C.
• Capacitate nominală de rupere: 10 kA conform IEC/EN 60898-1.
• Tensiune operațională maximă: 400 V AC.
• Grad de protecție: IP20.
• Număr module: 3.
• Lățime: 52,8 mm.
• Model: PL7-C20/3.
• Cod Eaton: 263410.
• EAN: 4015082634100.

Pentru alte valori și configurații poți consulta gama de siguranțe automate. Pentru alte produse ale producătorului este disponibilă pagina Eaton.

Erori frecvente

Alegerea produsului doar după valoarea de 20 A. Amperajul nu identifică singur disjunctorul potrivit. Configurația 3P, curba C și capacitatea de rupere de 10 kA trebuie verificate separat.

Confundarea configurației 3P cu 1P+N. PL7-C20/3 are trei poli protejați. Un aparat 1P+N are o arhitectură diferită și nu trebuie tratat ca echivalent doar pentru că amperajul este identic.

Confundarea curbei C cu curba B. Cele două caracteristici au un comportament diferit la supracurenți de scurtă durată. Alegerea curbei trebuie să corespundă circuitului și sarcinii.

Înlocuirea unui model de 10 kA cu unul de 6 kA fără verificare. Capacitatea de rupere trebuie să fie compatibilă cu nivelul de scurtcircuit disponibil în instalație.

Întrebări frecvente

Ce protecții oferă Eaton PL7-C20/3?

Eaton PL7-C20/3 protejează circuitul împotriva suprasarcinii și scurtcircuitului. Modelul are curent nominal de 20 A, trei poli protejați, curbă C și capacitate nominală de rupere de 10 kA conform IEC/EN 60898-1.

Ce înseamnă 3P la PL7-C20/3?

Configurația 3P înseamnă că Eaton PL7-C20/3 are trei poli protejați. Aparatul este destinat circuitelor în care schema prevede întreruperea celor trei faze prin același disjunctor și nu este echivalent cu o variantă 1P sau 1P+N.

Ce înseamnă 10 kA la această siguranță automată?

10 kA reprezintă capacitatea nominală de rupere a Eaton PL7-C20/3 conform IEC/EN 60898-1. Valoarea descrie capacitatea aparatului de a întrerupe un curent de scurtcircuit și trebuie verificată în raport cu nivelul disponibil în instalație.

Care este diferența dintre curba B și curba C?

Curbele B și C au caracteristici diferite de declanșare magnetică. Eaton PL7-C20/3 utilizează curba C, iar un disjunctor de 20 A cu curbă B nu este automat un înlocuitor direct, chiar dacă are aceeași configurație 3P.

Este PL7-C20/3 o siguranță diferențială?

Eaton PL7-C20/3 este un disjunctor modular MCB, nu o siguranță diferențială. Aparatul oferă protecție la suprasarcină și scurtcircuit, dar nu include funcție de protecție diferențială la curenți reziduali.
