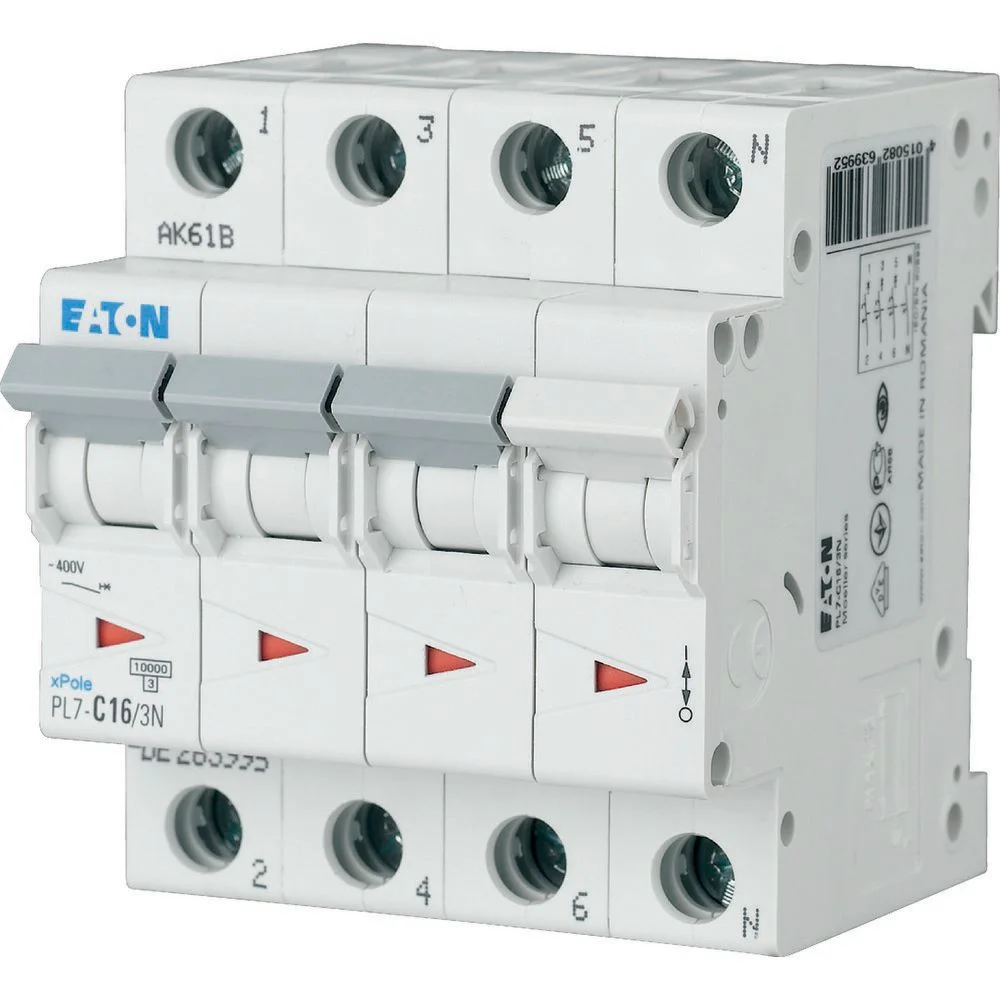

Siguranta automata 263996 PL7-C20/3N 3P+N 20A 10kA

Siguranța automată 20A Eaton PL7-C20/3N este un disjunctor modular 3P+N din gama xPole PL7, destinat protecției circuitelor trifazate împotriva suprasarcinii și scurtcircuitului. Modelul 263996 are curbă de declanșare C și capacitate nominală de rupere de 10 kA conform IEC/EN 60898-1, protejează cele trei faze și include conductorul neutru în mecanismul de comutare.

Când alegi Eaton PL7-C20/3N

PL7-C20/3N este potrivit atunci când circuitul necesită 20 A, configurație 3P+N, curbă C și capacitate de rupere de 10 kA. Acești parametri trebuie verificați împreună, deoarece două siguranțe automate de 20 A pot avea alt număr de poli, altă curbă sau altă capacitate de rupere.

O siguranță automată 20A nu trebuie aleasă numai după amperaj. Curentul nominal trebuie corelat cu conductorii, sarcina, schema circuitului și condițiile de instalare, iar configurația 3P+N trebuie să corespundă proiectului electric.

Configurație 3P+N

Eaton PL7-C20/3N protejează cele trei faze și include conductorul neutru în comutarea simultană a aparatului. Configurația 3P+N este diferită de un disjunctor 3P simplu și de un model 4P cu altă arhitectură internă.

La înlocuirea unui aparat existent trebuie verificat modelul complet, nu doar valoarea de 20 A. PL7-C20/3 și PL7-C20/3N sunt produse diferite, deoarece varianta 3N include și conductorul neutru în configurația aparatului.

Curent nominal 20 A și curbă C

Curentul nominal de 20 A trebuie corelat cu secțiunea conductoarelor, sarcina și condițiile de instalare ale circuitului trifazat. Valoarea de 20 A nu stabilește singură dacă disjunctorul este potrivit pentru o anumită aplicație.

Curba C definește caracteristica declanșării magnetice la supracurenți de scurtă durată. Din acest motiv, un aparat de 20 A cu curbă B nu este automat echivalent cu PL7-C20/3N, chiar dacă are aceeași configurație de poli.

Capacitate nominală de rupere 10 kA

Siguranța automată 20A Eaton PL7-C20/3N are capacitate nominală de rupere de 10 kA conform IEC/EN 60898-1. Parametrul descrie nivelul curentului de scurtcircuit pe care aparatul îl poate întrerupe în condițiile definite de standard.

Valorile de 20 A și 10 kA au roluri diferite. 20 A reprezintă curentul nominal al disjunctorului, iar 10 kA reprezintă capacitatea nominală de rupere la scurtcircuit. Capacitatea necesară trebuie verificată în raport cu nivelul de scurtcircuit disponibil la punctul de instalare.

Protecție la suprasarcină și scurtcircuit

PL7-C20/3N este un MCB pentru protecția la supracurent. Aparatul protejează cele trei faze împotriva suprasarcinii și scurtcircuitului și permite întreruperea simultană a conductorului neutru prin configurația 3P+N.

Modelul nu trebuie confundat cu un aparat diferențial. PL7-C20/3N nu include protecție la curenți reziduali; dacă proiectul instalației cere și această funcție, trebuie prevăzut separat un dispozitiv diferențial corespunzător.

Diferența dintre 3P și 3P+N

Un disjunctor 3P protejează cele trei faze, în timp ce configurația 3P+N include suplimentar conductorul neutru în mecanismul de comutare. Această diferență este importantă atunci când schema instalației prevede întreruperea simultană a neutrului.

Prin urmare, PL7-C20/3N nu trebuie înlocuit automat cu PL7-C20/3 doar pentru că ambele au 20 A, curbă C și 10 kA. Configurația polilor trebuie să corespundă circuitului.

Ce verifici înainte de cumpărare

Siguranța automată 20A Eaton PL7-C20/3N trebuie aleasă după configurația completă a circuitului. Pentru o selecție corectă verifică amperajul, configurația 3P+N, curba C și capacitatea de rupere de 10 kA.

• Curent nominal: 20 A.
• Configurație: 3P+N.
• Faze protejate: 3.
• Neutru: inclus în comutarea aparatului.
• Caracteristică de declanșare: C.
• Capacitate nominală de rupere: 10 kA conform IEC/EN 60898-1.
• Protecție: suprasarcină și scurtcircuit.
• Serie: Eaton xPole PL7.
• Model: PL7-C20/3N.
• Cod Eaton: 263996.
• EAN: 4015082639969.

Pentru alte valori și configurații poți consulta gama de siguranțe automate. Pentru alte produse ale producătorului este disponibilă pagina Eaton.

Erori frecvente

Confundarea configurației 3P+N cu 3P. PL7-C20/3N include și conductorul neutru în comutare. Un disjunctor 3P simplu are o configurație diferită și nu trebuie considerat automat echivalent.

Alegerea produsului doar după valoarea de 20 A. Amperajul nu identifică singur protecția corectă. Configurația 3P+N, curba C și capacitatea de rupere de 10 kA trebuie verificate separat.

Confundarea curbei C cu curba B. Cele două caracteristici au un comportament diferit la supracurenți de scurtă durată. Curba trebuie să corespundă circuitului și caracteristicilor sarcinii.

Înlocuirea unei variante de 10 kA cu una de 6 kA fără verificare. Capacitatea de rupere trebuie să fie compatibilă cu nivelul de scurtcircuit disponibil în instalație.

Întrebări frecvente

Ce protecții oferă Eaton PL7-C20/3N?

Eaton PL7-C20/3N protejează cele trei faze împotriva suprasarcinii și scurtcircuitului. Modelul are curent nominal de 20 A, configurație 3P+N, curbă C și capacitate nominală de rupere de 10 kA conform IEC/EN 60898-1.

Ce înseamnă 3P+N la PL7-C20/3N?

Configurația 3P+N înseamnă că Eaton PL7-C20/3N include trei faze protejate și conductorul neutru în mecanismul de comutare. Această arhitectură este diferită de un disjunctor 3P simplu și trebuie să corespundă schemei instalației.

Ce înseamnă 10 kA la această siguranță automată?

10 kA reprezintă capacitatea nominală de rupere a Eaton PL7-C20/3N conform IEC/EN 60898-1. Valoarea descrie capacitatea aparatului de a întrerupe un curent de scurtcircuit și trebuie verificată în raport cu nivelul disponibil în instalație.

Care este diferența dintre PL7-C20/3 și PL7-C20/3N?

PL7-C20/3 protejează trei faze, iar PL7-C20/3N include suplimentar conductorul neutru în comutare. Ambele pot avea 20 A, curbă C și 10 kA, dar configurația electrică este diferită și trebuie aleasă conform schemei circuitului.

Este PL7-C20/3N o siguranță diferențială?

Eaton PL7-C20/3N este un disjunctor modular MCB, nu o siguranță diferențială. Aparatul oferă protecție la suprasarcină și scurtcircuit, dar nu include protecție diferențială la curenți reziduali.
