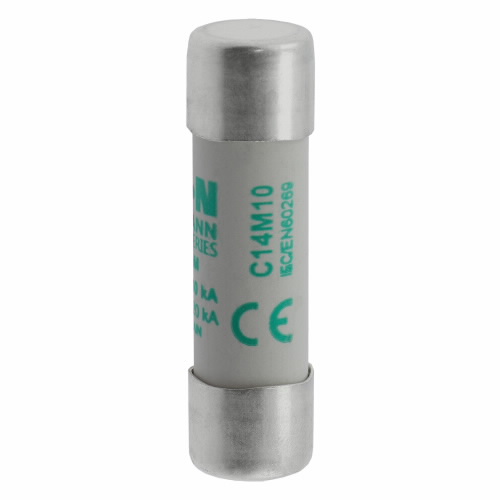

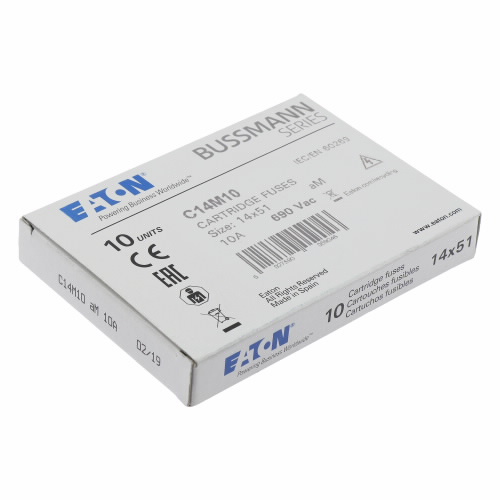

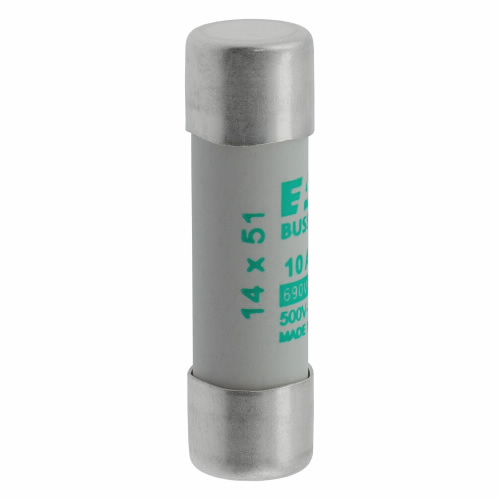

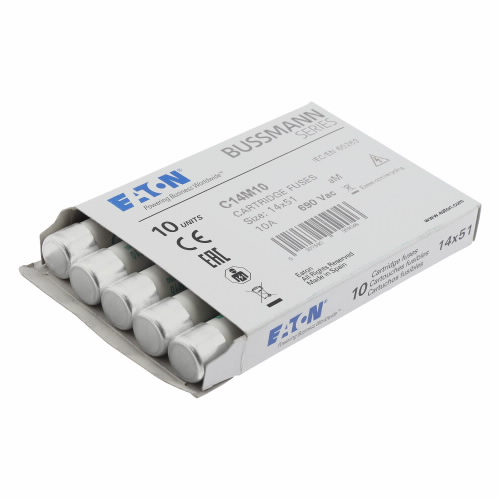

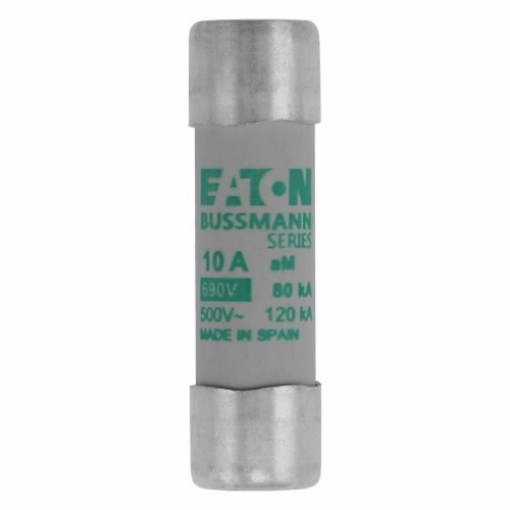

Siguranta cilindrica Eaton Bussmann C14M10 10A 14x51mm 690VAC

Siguranța cilindrică Eaton Bussmann C14M10 este un fuzibil cilindric de 10A, format 14x51 mm, clasa aM, pentru tensiuni de până la 690V AC și cu o capacitate de rupere de 80kA. Modelul este destinat protecției la scurtcircuit în aplicații de comutație și circuite pentru motoare, unde protecția la suprasarcină este realizată separat printr-un dispozitiv dedicat.

Siguranță cilindrică Eaton Bussmann 10A 14x51 mm

Eaton Bussmann C14M10 are un curent nominal de 10A și dimensiuni constructive de 14x51 mm. Formatul cilindric trebuie verificat înainte de comandă, deoarece suportul de siguranță trebuie să fie compatibil atât dimensional, cât și electric cu acest tip de fuzibil.

Modelul este compatibil cu suportul modular Eaton CH14. Utilizarea unui suport compatibil este importantă pentru montarea și conectarea corectă a siguranței în ansamblul electric.

Clasa aM pentru protecția la scurtcircuit

C14M10 este o siguranță fuzibilă din clasa aM. Această categorie de utilizare este destinată protecției la scurtcircuit în circuite de comutație și aplicații asociate motoarelor și nu oferă singură protecție completă la suprasarcină pe întreg domeniul de curent.

Din acest motiv, într-o aplicație de protecție motor, siguranța aM este utilizată împreună cu un dispozitiv separat pentru protecția la suprasarcină, selectat și reglat conform caracteristicilor motorului și instalației.

Tensiune nominală de 690V AC

Eaton specifică pentru C14M10 o tensiune nominală de 690V AC. Această valoare reprezintă tensiunea maximă nominală pentru care este proiectată siguranța în configurația indicată de producător.

Tensiunea de utilizare trebuie verificată împreună cu curentul nominal, clasa de utilizare și nivelul de scurtcircuit al instalației. O siguranță cu aceeași valoare de 10A, dar cu altă clasă sau altă tensiune nominală, nu trebuie considerată automat echivalentă.

Capacitate de rupere de 80kA

Modelul C14M10 are o capacitate de rupere de 80kA. Această caracteristică indică nivelul maxim de curent de scurtcircuit pe care fuzibilul îl poate întrerupe în condițiile specificate de producător.

Capacitatea de rupere de 80kA este un parametru separat de curentul nominal de 10A. Pentru alegerea corectă trebuie analizate împreună valoarea curentului nominal, tensiunea de 690V AC, categoria aM și caracteristicile instalației.

Caracteristicile Eaton Bussmann C14M10

Modelul poate fi identificat precis prin codul C14M10 și prin combinația de parametri electrici și dimensionali. Principalele caracteristici sunt:

• producător: Eaton Bussmann;
• model: C14M10;
• EAN: 5027590494342;
• tip produs: siguranță fuzibilă cilindrică;
• curent nominal: 10A;
• dimensiune: 14x51 mm;
• clasă de utilizare: aM;
• tensiune nominală: 690V AC;
• capacitate de rupere: 80kA;
• fără indicator de stare;
• compatibilă cu suportul modular Eaton CH14;
• certificare IEC 60269;
• lungime: 51 mm;
• diametru aproximativ: 14,3 mm;
• greutate: 20,5 g.

Diferența dintre aM și gG

Clasa aM nu trebuie confundată cu o siguranță gG. O siguranță gG este destinată protecției generale a cablurilor și echipamentelor pe întreg domeniul de supracurent, în timp ce o siguranță aM este orientată spre protecția la scurtcircuit și se utilizează cu protecție separată la suprasarcină.

Pentru aceeași dimensiune de 14x51 mm și același curent de 10A pot exista variante cu clase diferite. De exemplu, Eaton are și variante 14x51 mm 10A din clasa gG, însă acestea nu sunt echivalente funcțional cu C14M10.

Fără indicator de stare

Eaton C14M10 este varianta fără indicator de stare. Acest detaliu trebuie verificat atunci când produsul este ales pentru înlocuirea unui fuzibil existent sau când ansamblul necesită o anumită modalitate de semnalizare a stării siguranței.

Există în familia Bussmann și variante constructive cu indicator sau striker, iar codul complet al produsului trebuie verificat pentru a evita confuzia între acestea.

Ce verifici înainte de alegerea C14M10?

Pentru selectarea corectă, verifică întregul set de parametri: 10A, 14x51 mm, clasa aM, 690V AC și capacitate de rupere 80kA. Alegerea doar după amperaj sau dimensiune poate conduce la selectarea unei siguranțe cu altă funcție.

• confirmă curentul nominal necesar de 10A;
• verifică formatul cilindric 14x51 mm;
• confirmă necesitatea unei siguranțe din clasa aM;
• verifică tensiunea nominală de 690V AC;
• confirmă nivelul necesar al capacității de rupere;
• pentru înlocuire, verifică modelul exact C14M10 și EAN-ul 5027590494342.

Identificare exactă prin C14M10

Codul C14M10 și EAN-ul 5027590494342 identifică exact această variantă Eaton Bussmann. Modelul combină formatul 14x51 mm cu un curent nominal de 10A, clasa aM și tensiunea nominală de 690V AC.

Verificarea codului este importantă deoarece gama Bussmann include siguranțe cu dimensiuni și amperaje apropiate, dar cu alte clase de utilizare, tensiuni nominale sau sisteme de semnalizare.

Întrebări frecvente despre Eaton Bussmann C14M10

Ce clasă are siguranța C14M10?

Eaton Bussmann C14M10 este o siguranță cilindrică din clasa aM. Este destinată protecției la scurtcircuit și necesită protecție separată la suprasarcină atunci când este utilizată într-un circuit de motor.

Ce dimensiuni are?

Modelul are formatul standard 14x51 mm. Eaton indică o lungime de 51 mm și un diametru de aproximativ 14,3 mm.

Care este capacitatea de rupere?

C14M10 are o capacitate de rupere de 80kA. Această valoare trebuie corelată cu nivelul de scurtcircuit disponibil în instalația în care este utilizată siguranța.

Are indicator de stare?

Nu. Modelul Eaton Bussmann C14M10 este varianta fără indicator de stare. Dacă este necesară semnalizarea stării siguranței, trebuie verificată o variantă compatibilă care include această funcție.

Cu ce suport este compatibilă?

Eaton indică modelul C14M10 ca fiind compatibil cu suportul modular de siguranță CH14, destinat formatului cilindric 14x51 mm.
