Siguranta cilindrica Eaton Bussmann C10M6 6A 10x38mm 500VAC

Siguranța cilindrică Eaton Bussmann C10M6 este un fuzibil de 6A, format 10x38 mm, clasa aM, pentru 500V AC și cu o capacitate de rupere de 120kA. Modelul este destinat în special protecției la scurtcircuit în circuite pentru motoare și aplicații industriale, unde protecția la suprasarcină trebuie asigurată separat printr-un dispozitiv adecvat.

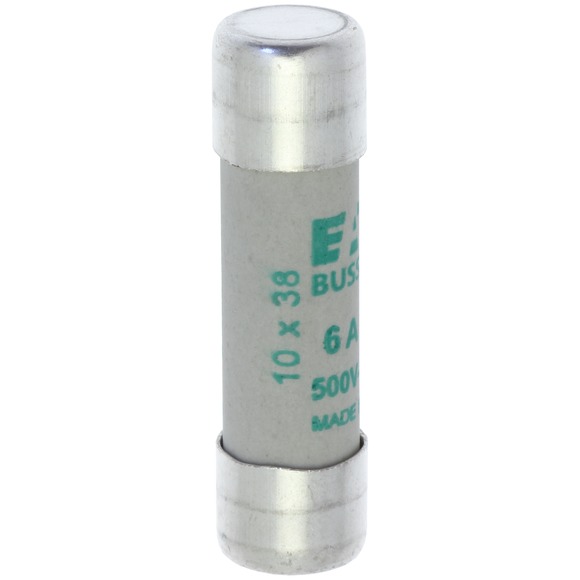

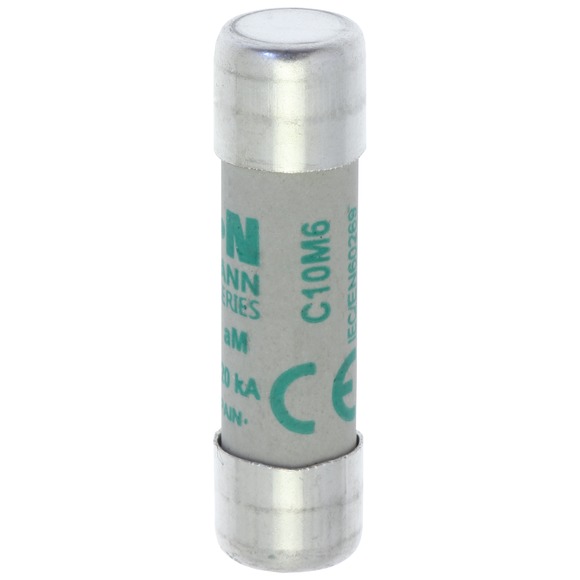

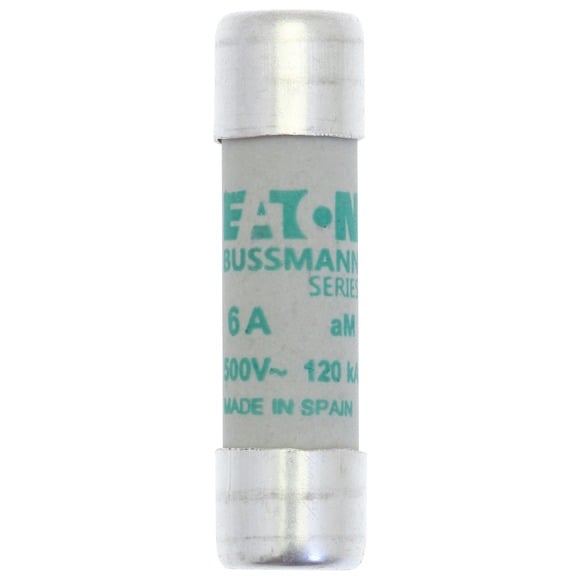

Siguranță cilindrică Eaton Bussmann 6A 10x38 mm

Eaton Bussmann C10M6 are un curent nominal de 6A și format cilindric de 10x38 mm. Dimensiunea este un criteriu important de selecție deoarece fuzibilul trebuie utilizat într-un suport compatibil atât dimensional, cât și electric.

Modelul este compatibil cu suportul modular Eaton CHM. Pentru înlocuirea unei siguranțe existente trebuie verificate nu doar dimensiunea și amperajul, ci și clasa de utilizare, tensiunea nominală și codul exact al produsului.

Clasa aM pentru protecția la scurtcircuit

C10M6 este o siguranță fuzibilă din clasa aM. Această categorie este destinată protecției la scurtcircuit pentru circuite de comutație și motoare și nu asigură singură protecția completă la suprasarcină pe întreg domeniul de curent.

Într-un circuit de motor, protecția la suprasarcină trebuie realizată separat printr-un dispozitiv corespunzător, selectat și reglat în funcție de caracteristicile motorului. Din acest motiv, o siguranță aM nu trebuie confundată cu o variantă gG de același amperaj și aceeași dimensiune.

Tensiune nominală de 500V AC

Eaton specifică pentru C10M6 o tensiune nominală de 500V AC. Tensiunea trebuie verificată împreună cu curentul nominal de 6A, categoria aM și condițiile electrice ale instalației.

Două siguranțe cilindrice de 6A și 10x38 mm nu sunt automat echivalente. În aceeași familie există și variante cu alte clase de utilizare, iar diferența dintre aM și gG influențează funcția de protecție pentru care este proiectat fuzibilul.

Capacitate de rupere de 120kA

Eaton Bussmann C10M6 are o capacitate de rupere de 120kA. Acest parametru indică performanța fuzibilului la întreruperea curenților de scurtcircuit în condițiile nominale specificate de producător.

Capacitatea de rupere de 120kA nu trebuie confundată cu valoarea curentului nominal de 6A. Curentul nominal caracterizează utilizarea normală a fuzibilului, în timp ce capacitatea de rupere se referă la comportamentul acestuia în condiții de scurtcircuit.

Caracteristicile Eaton Bussmann C10M6

Modelul poate fi identificat precis prin codul C10M6 și prin combinația parametrilor electrici și constructivi. Principalele caracteristici sunt:

• producător: Eaton Bussmann;
• model: C10M6;
• EAN: 5027590493727;
• tip produs: siguranță fuzibilă cilindrică;
• curent nominal: 6A;
• dimensiune: 10x38 mm;
• clasă de utilizare: aM;
• tensiune nominală: 500V AC;
• capacitate de rupere: 120kA;
• material: ceramică;
• compatibilă cu suportul modular Eaton CHM;
• construcție cilindrică cu terminale tip ferrule;
• certificare IEC 60269;
• lungime: 38 mm;
• diametru constructiv: 10 mm;
• greutate: aproximativ 8,2 g;
• pierderi de putere: 0,32 W.

Diferența dintre C10M6 aM și o siguranță gG de 6A

Clasa aM este un criteriu decisiv pentru C10M6. Eaton oferă și siguranța C10G6 de 6A, 10x38 mm și 500V AC, însă aceasta este din clasa gG și are o categorie de utilizare diferită.

Varianta gG este destinată protecției generale a cablurilor și echipamentelor, în timp ce C10M6 aM este orientată spre protecția la scurtcircuit în circuite pentru motoare și aparataj. Prin urmare, aceeași dimensiune și același amperaj nu fac cele două modele interschimbabile automat.

Construcție ceramică și montaj în suport

Eaton specifică pentru C10M6 un corp ceramic și montaj într-un suport de siguranță. Modelul este compatibil cu suportul modular CHM destinat siguranțelor cilindrice din această familie.

Fuzibilul nu este un dispozitiv resetabil. După funcționarea și întreruperea circuitului, cauza defectului trebuie identificată, iar siguranța trebuie înlocuită cu o variantă care respectă parametrii prevăzuți pentru instalație.

Ce verifici înainte de alegerea Eaton C10M6?

Pentru o selecție corectă, verifică întregul set de caracteristici: 6A, 10x38 mm, clasa aM, 500V AC și capacitate de rupere de 120kA. Alegerea exclusiv după dimensiune sau amperaj poate conduce la utilizarea unei variante cu altă categorie de protecție.

• confirmă curentul nominal necesar de 6A;
• verifică formatul cilindric 10x38 mm;
• confirmă necesitatea unei siguranțe din clasa aM;
• verifică tensiunea nominală de 500V AC;
• confirmă compatibilitatea cu suportul utilizat;
• pentru înlocuire, verifică modelul exact C10M6 și EAN-ul 5027590493727.

Identificare exactă prin codul C10M6

Codul C10M6 și EAN-ul 5027590493727 identifică exact această variantă Eaton Bussmann. Modelul combină formatul 10x38 mm cu un curent nominal de 6A, clasa aM și tensiunea nominală de 500V AC.

Verificarea codului este importantă deoarece gama Bussmann include fuzibile cu același format și amperaj, dar cu alte clase de utilizare. Pentru o înlocuire corectă trebuie comparat întregul set de caracteristici, nu doar valoarea de 6A.

Întrebări frecvente despre Eaton Bussmann C10M6

Ce clasă de utilizare are C10M6?

Eaton Bussmann C10M6 este o siguranță cilindrică din clasa aM. Este destinată protecției la scurtcircuit în circuite pentru motoare și necesită o protecție separată la suprasarcină atunci când configurația instalației o cere.

Ce dimensiune are siguranța?

Modelul are formatul 10x38 mm, cu lungime de 38 mm și diametru constructiv de 10 mm. Dimensiunea suportului trebuie verificată înainte de instalare.

Care este capacitatea de rupere?

C10M6 are o capacitate de rupere de 120kA. Această valoare este diferită de curentul nominal de 6A și trebuie evaluată în raport cu caracteristicile instalației.

Este C10M6 identică cu C10G6?

Nu. Ambele variante au 6A, 10x38 mm și 500V AC, însă C10M6 este clasa aM, iar C10G6 este clasa gG. Categoria de utilizare și funcția de protecție sunt diferite.

Cu ce suport este compatibilă?

Eaton indică modelul C10M6 ca fiind compatibil cu suportul modular de siguranță CHM. Compatibilitatea trebuie verificată împreună cu caracteristicile electrice ale instalației.
