Siguranta diferentiala Eaton 195127 1P+N 16A 30mA HNB-C16/1N/003

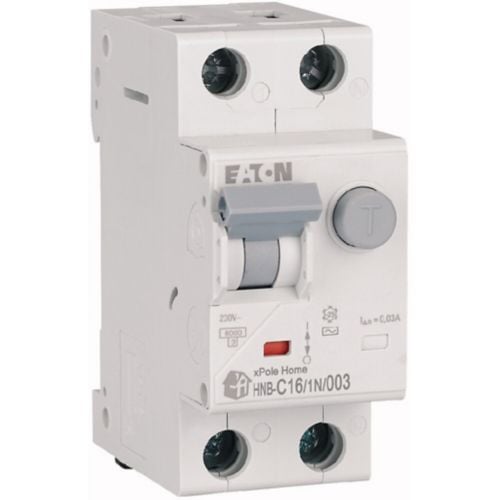

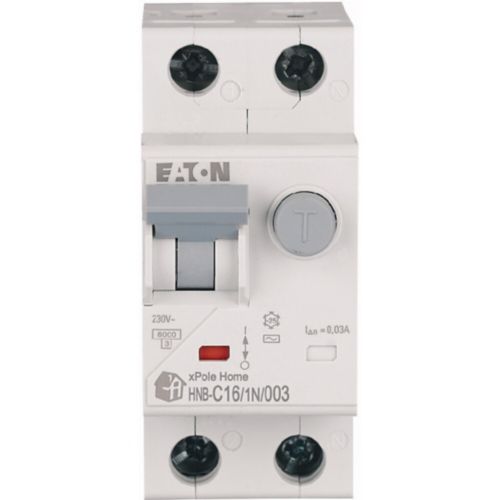

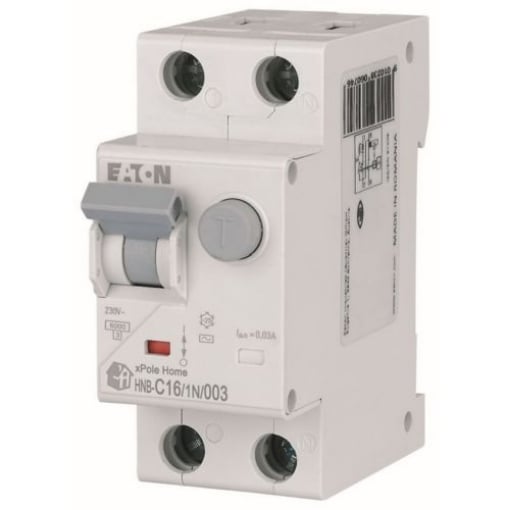

Siguranța diferențială Eaton HNB-C16/1N/003 195127 este un întrerupător RCBO 1P+N de 16A, 30mA, cu curbă C și tip diferențial AC. Aparatul combină într-un singur dispozitiv protecția diferențială cu protecția la supracurent și scurtcircuit, fiind o variantă de 230V cu capacitate nominală de rupere de 6kA conform EN 61009-1.

Siguranță diferențială Eaton 16A 30mA cu protecție RCBO

Eaton HNB-C16/1N/003 este un RCBO, adică un întrerupător diferențial cu protecție integrată la supracurent. Această configurație permite protejarea circuitului atât în cazul unui curent diferențial rezidual, cât și în situațiile în care apar suprasarcini sau scurtcircuite.

Modelul are un curent nominal de 16A și un curent diferențial nominal de 30mA. Pentru alegerea corectă, aceste două valori trebuie analizate separat: 16A caracterizează curentul nominal al circuitului protejat, iar 30mA reprezintă pragul nominal al protecției diferențiale.

Ce înseamnă sensibilitatea diferențială de 30mA?

Valoarea de 30mA reprezintă curentul diferențial nominal al aparatului. RCBO-ul monitorizează dezechilibrul dintre curenții circuitului și declanșează atunci când sunt îndeplinite condițiile corespunzătoare caracteristicilor sale diferențiale.

Sensibilitatea diferențială este un criteriu esențial de selecție și nu trebuie confundată cu amperajul întrerupătorului. Pentru modelul 195127, combinația relevantă este 16A pentru curentul nominal și 30mA pentru protecția diferențială.

Curba C și protecția la supracurent

Eaton HNB-C16/1N/003 utilizează curba de declanșare C. Aceasta caracterizează partea de protecție la supracurent a RCBO-ului și trebuie verificată împreună cu amperajul, configurația polilor și caracteristicile circuitului.

Două siguranțe diferențiale de 16A și 30mA nu sunt automat echivalente. Pot exista diferențe privind curba de declanșare, tipul protecției diferențiale, capacitatea de rupere, configurația polilor și alte caracteristici tehnice.

Tip diferențial AC

Modelul 195127 este un dispozitiv diferențial de tip AC. Tipul protecției diferențiale este unul dintre parametrii care trebuie verificat înainte de alegerea produsului, deoarece variantele diferențiale de alte tipuri au caracteristici de detecție diferite.

Prin urmare, dacă produsul este cumpărat pentru înlocuirea unui aparat existent, nu este suficient să fie identice doar valorile de 16A și 30mA. Verifică și tipul AC, curba C, configurația 1P+N și codul exact al aparatului.

Configurație 1P+N cu neutru comutat simultan

HNB-C16/1N/003 are configurație 1P+N, cu doi poli în total și un pol protejat. Eaton specifică pentru acest model comutarea simultană a neutrului, caracteristică importantă pentru identificarea exactă a configurației aparatului.

Varianta 1P+N nu trebuie confundată cu un întrerupător monopolar simplu. Configurația trebuie să corespundă schemei instalației și cerințelor circuitului pentru care este prevăzută protecția.

Capacitate de rupere de 6kA conform EN 61009-1

Eaton specifică pentru HNB-C16/1N/003 o capacitate nominală de rupere de 6kA conform EN 61009-1. Această valoare caracterizează performanța aparatului la scurtcircuit și trebuie verificată în raport cu condițiile electrice din punctul de instalare.

Capacitatea de rupere este un parametru separat atât de curentul nominal de 16A, cât și de sensibilitatea diferențială de 30mA. Toate cele trei valori au roluri diferite și sunt importante pentru selectarea corectă a RCBO-ului.

Caracteristicile Eaton HNB-C16/1N/003 195127

Modelul poate fi identificat precis prin codul producătorului și combinația parametrilor electrici. Principalele caracteristici confirmate pentru această variantă sunt:

• tip produs: RCBO cu protecție diferențială și la supracurent;
• producător: Eaton;
• model: HNB-C16/1N/003;
• cod producător: 195127;
• configurație: 1P+N;
• curent nominal: 16A;
• curent diferențial nominal: 30mA;
• curbă de declanșare: C;
• tip diferențial: AC;
• capacitate de rupere: 6kA conform EN 61009-1;
• tensiune nominală: 230V AC;
• frecvență nominală: 50Hz;
• grad de protecție: IP20;
• montaj pe șină DIN;
• 2 spații modulare;
• lățime: 35 mm.

Montaj modular pe șină DIN

Eaton HNB-C16/1N/003 se montează pe șină DIN și ocupă două spații modulare, cu o lățime de 35 mm. Aceste dimensiuni trebuie luate în calcul atunci când se verifică spațiul disponibil în tabloul electric sau când aparatul înlocuiește un RCBO existent.

Produsul acceptă conductoare rigide și multifilare cu secțiuni de 1–25 mm², în limitele indicate de producător. Alegerea conductorilor și realizarea conexiunilor trebuie să respecte proiectul și cerințele instalației electrice.

Ce verifici înainte de alegerea Eaton HNB-C16/1N/003?

Pentru o selecție corectă, verifică întregul set de caracteristici: 1P+N, 16A, 30mA, tip AC, curbă C și 6kA. Alegerea exclusiv după „16A” sau „30mA” poate conduce la selectarea unui aparat cu alte caracteristici decât cele prevăzute pentru circuit.

• confirmă configurația 1P+N;
• verifică dacă circuitul este dimensionat pentru 16A;
• confirmă sensibilitatea diferențială necesară de 30mA;
• verifică dacă este necesar un dispozitiv diferențial tip AC;
• confirmă curba de declanșare C și capacitatea de rupere de 6kA;
• pentru înlocuire, verifică modelul HNB-C16/1N/003 și codul 195127.

Întrebări frecvente despre Eaton HNB-C16/1N/003

Este HNB-C16/1N/003 o siguranță diferențială sau automată?

Eaton HNB-C16/1N/003 este un RCBO, deci combină protecția diferențială cu protecția la supracurent și scurtcircuit. Nu este doar un întrerupător diferențial fără protecție la supracurent și nici un întrerupător automat convențional fără funcție diferențială.

Ce sensibilitate diferențială are modelul 195127?

Modelul are un curent diferențial nominal de 30mA. Acesta este un parametru diferit de curentul nominal de 16A și trebuie verificat în funcție de cerințele de protecție ale circuitului.

Ce tip diferențial are această siguranță Eaton?

Eaton 195127 este un RCBO tip AC. Tipul diferențial trebuie verificat înainte de comandă, mai ales atunci când aparatul este cumpărat pentru înlocuirea unei protecții existente sau conform unei specificații de proiect.

Care este capacitatea de rupere?

HNB-C16/1N/003 are o capacitate nominală de rupere de 6kA conform EN 61009-1. Această valoare trebuie corelată cu nivelul de scurtcircuit posibil în punctul de instalare și cu cerințele circuitului.

Cum identific exact varianta Eaton?

Verifică modelul HNB-C16/1N/003, codul Eaton 195127 și combinația 1P+N, 16A, 30mA, tip AC, curbă C și 6kA. Codul produsului permite diferențierea precisă față de alte variante HNB.
