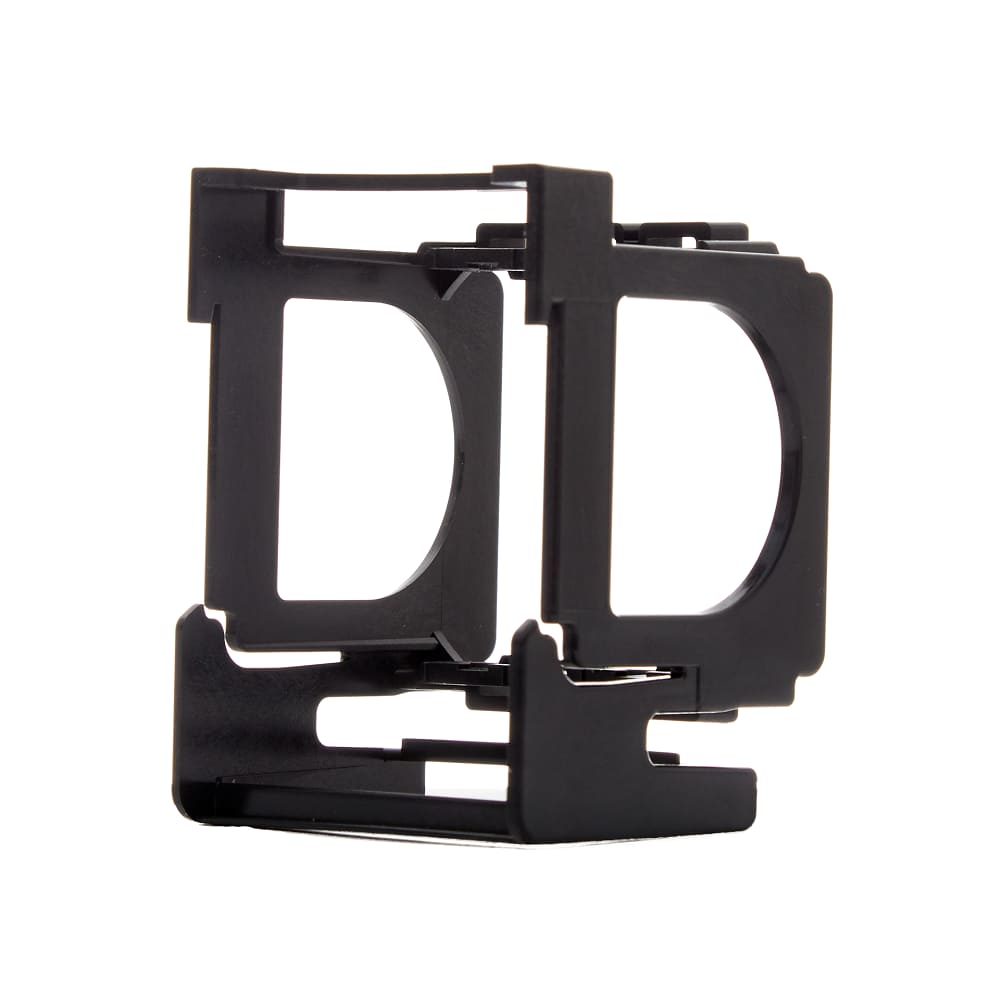

Suport sina DIN GEWISS ChoruSmart GW16842 2 module

Suportul șină DIN GEWISS ChoruSmart GW16842 este un adaptor pentru montarea dispozitivelor modulare ChoruSmart pe șină DIN. Suportul primește o configurație de 2 module ChoruSmart și ocupă 3 module DIN, fiind realizat din tehnopolimer cu structură ranforsată. Rolul său este mecanic: permite integrarea aparatajului ChoruSmart într-o configurație pe șină DIN și nu trebuie confundat cu un suport clasic pentru doză de perete.

Ce este exact suportul GEWISS GW16842?

GW16842 este un suport de adaptare între aparatajul modular ChoruSmart și șina DIN. În loc ca dispozitivul ChoruSmart să fie instalat într-o configurație obișnuită cu doză și ramă decorativă, suportul permite fixarea sa într-un ansamblu prevăzut cu șină DIN.

Produsul nu este un aparat electric și nu îndeplinește o funcție de comutare, protecție sau alimentare. Este accesoriul mecanic care susține dispozitivele ChoruSmart compatibile și le permite integrarea pe șină.

Această distincție este importantă la cumpărare. Dacă proiectul necesită montarea unui dispozitiv ChoruSmart pe șină DIN, GW16842 rezolvă partea de fixare. Dispozitivul modular care urmează să fie instalat se selectează separat.

2 module ChoruSmart înseamnă 3 module DIN

Suportul GEWISS GW16842 este descris pentru 2 module ChoruSmart, dar ocupă 3 module DIN. Cele două valori se referă la sisteme de modularitate diferite și nu trebuie confundate.

Cele 2 module descriu capacitatea pentru aparatajul ChoruSmart instalat în suport. Cele 3 module DIN descriu spațiul ocupat de suport pe șină. Pentru dimensionarea tabloului sau a carcasei trebuie luată în calcul ocuparea de 3 module DIN, nu doar capacitatea de 2 module a dispozitivelor montate în suport.

Această diferență este una dintre informațiile esențiale pentru GW16842. Alegerea după expresia „suport 2 module” fără verificarea lățimii pe șină poate conduce la o estimare greșită a spațiului necesar.

Cum se fixează dispozitivele ChoruSmart?

Suportul GEWISS GW16842 folosește sistemul frontal de cuplare și decuplare specific dispozitivelor modulare ChoruSmart. Producătorul indică un sistem de eliberare manuală fără unelte pentru dispozitivele montate.

Acest sistem permite accesul la dispozitiv din partea frontală a suportului. Informația este relevantă în special atunci când suportul este integrat într-un ansamblu modular în care accesul lateral este limitat.

Pentru alte elemente ale sistemului pot fi consultate gama GEWISS Chorus și produsele rame suport GEWISS ChoruSmart. Alte componente ale producătorului sunt disponibile în pagina GEWISS.

Dimensiunile suportului GW16842

Suportul GEWISS GW16842 are dimensiuni declarate de 55 x 48 x 72 mm. Aceste valori descriu gabaritul fizic al accesoriului și completează informația privind ocuparea a 3 module DIN.

Dimensiunile devin importante mai ales atunci când în suport urmează să fie instalat un aparat ChoruSmart cu adâncime mare. Spațiul disponibil nu este determinat doar de lățimea pe șină, ci și de geometria dispozitivului care intră în suport.

Ce trebuie verificat la dispozitivele ChoruSmart mai adânci?

GEWISS indică explicit că dispozitivele cu adâncime mare pot interfera cu șina DIN și pot împiedica trecerea corectă a conductoarelor. Aceasta este principala limită practică ce trebuie verificată înainte de asocierea unui aparat cu GW16842.

Producătorul menționează printre exemple prize bipolare, anumite întrerupătoare, detectoare de mișcare, receptoare IR, relee, prize de standard german sau britanic, alimentatoare USB, dispozitive diferențiale, temporizatoare, variatoare, termostate și alte aparate cu gabarit posterior mai mare.

Prezența unui dispozitiv în această listă nu înseamnă automat că nu poate fi folosit. Înseamnă că adâncimea trebuie verificată în configurația efectivă, deoarece aparatul poate ajunge în zona șinei și poate reduce spațiul necesar conductoarelor.

Material și caracteristici declarate

Suportul pentru șină DIN GEWISS GW16842 este realizat din tehnopolimer. Fișa produsului descrie suporturile ChoruSmart ca având o structură ranforsată cu nervuri.

Pentru GW16842 este declarat un test cu fir incandescent la 650 °C și o termopresiune cu bilă la 70 °C. Standardul de referință este EN 60669-1. Aceste valori aparțin codului exact GW16842 și nu trebuie transferate automat altor suporturi din gama ChoruSmart.

Când este util GW16842?

Suportul GEWISS GW16842 este relevant atunci când trebuie montate pe șină DIN dispozitive ChoruSmart cu o configurație totală de 2 module. Este o soluție de adaptare mecanică între aparatajul ChoruSmart și sistemul de montaj DIN.

Dacă este necesară o capacitate diferită, trebuie verificat un alt suport. De exemplu, GEWISS are separat GW16841 pentru o capacitate de 1 modul ChoruSmart și o ocupare de 1.5 module DIN. GW16842 trebuie păstrat ca varianta de 2 module ChoruSmart care ocupă 3 module DIN.

Erori frecvente

Interpretarea celor 2 module ca spațiu ocupat pe șina DIN

Suportul GEWISS GW16842 primește 2 module ChoruSmart, dar ocupă 3 module DIN. Pentru dimensionarea spațiului pe șină trebuie utilizată valoarea de 3 module DIN.

Confundarea GW16842 cu un suport pentru doză

GW16842 este destinat montării dispozitivelor ChoruSmart pe șină DIN. Nu este suportul obișnuit folosit pentru instalarea aparatajului într-o doză de perete împreună cu rama decorativă.

Omiterea adâncimii dispozitivului montat

La GW16842, anumite dispozitive ChoruSmart cu gabarit posterior mare pot ajunge în zona șinei DIN și pot limita trecerea conductoarelor. Adâncimea aparatului trebuie verificată înainte de configurare.

Întrebări frecvente

La ce folosește suportul GEWISS GW16842?

Suportul GEWISS GW16842 permite montarea dispozitivelor modulare ChoruSmart pe șină DIN. Este un accesoriu de fixare, nu un dispozitiv electric.

Câte module ChoruSmart încap în GW16842?

Suportul GEWISS GW16842 este destinat unei configurații de 2 module ChoruSmart.

Cât spațiu ocupă GW16842 pe șina DIN?

Suportul GEWISS GW16842 ocupă 3 module DIN. Această valoare este diferită de capacitatea de 2 module ChoruSmart.

Ce dimensiuni are suportul GW16842?

Suportul GEWISS GW16842 are dimensiuni declarate de 55 x 48 x 72 mm.

Pot fi montate orice dispozitive ChoruSmart în GW16842?

GW16842 este destinat dispozitivelor ChoruSmart, dar GEWISS avertizează că aparatele cu adâncime mare pot interfera cu șina DIN și cu traseul conductoarelor. Gabaritul dispozitivului trebuie verificat înainte de montaj.
