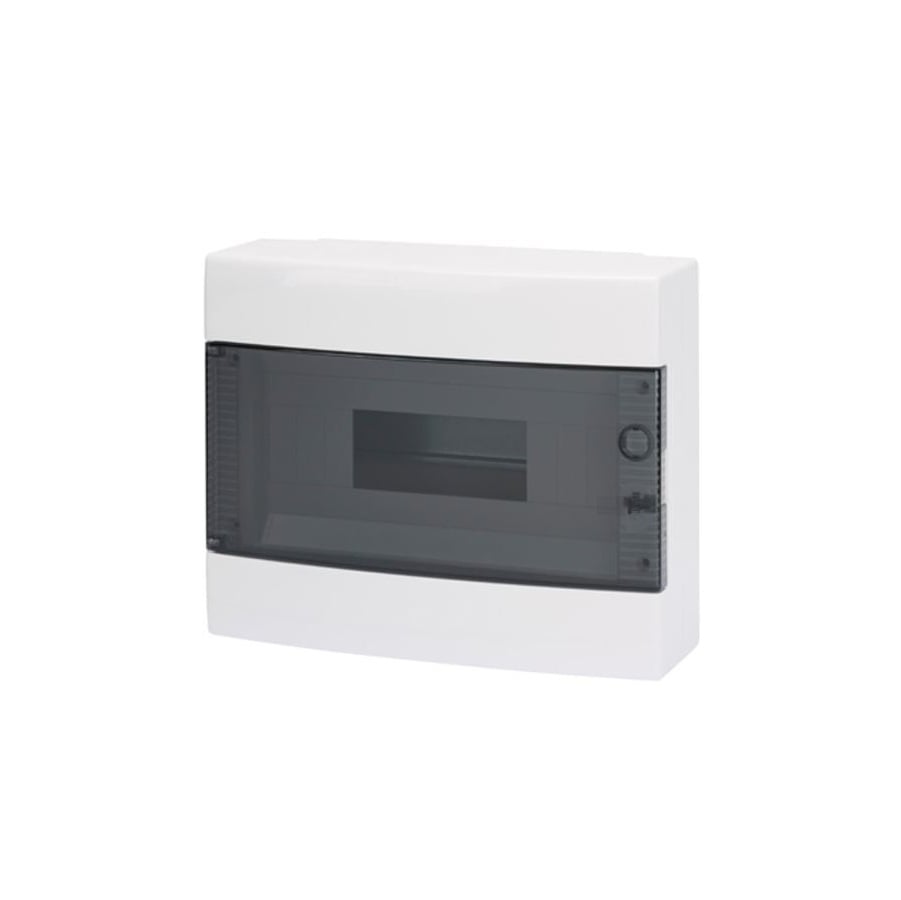

Tablou electric 12 module GEWISS GW40045 aparent alb IP40

Tabloul electric 12 module GEWISS GW40045 este un model pentru montaj aparent, cu grad de protecție IP40 și ușă transparentă fumurie. Face parte din gama GEWISS 40 CD și oferă spațiu pentru 12 module EN 50022 într-o carcasă albă RAL 9016, cu dimensiuni exterioare de 28x22.5x10cm. Varianta are curent nominal de 125A, tensiune nominală de 400V și rezistență mecanică IK08.

Tablou electric de 12 module pentru montaj aparent

GW40045 este destinat unei configurații cu 12 module și se instalează aparent, pe suprafața suportului. Acest tip de montaj îl diferențiază de tablourile încastrate, care necesită o carcasă și o configurație constructivă diferite.

Capacitatea de 12 module trebuie raportată la aparatura modulară care urmează să fie instalată. Numărul de module nu este echivalent automat cu numărul de circuite: unele aparate pot ocupa un singur modul, iar altele pot necesita două sau mai multe poziții. Pentru dimensionarea configurației trebuie luată în calcul lățimea modulară totală a echipamentelor prevăzute în tablou.

GW40045 oferă un singur rând pentru cele 12 module EN 50022. Dacă proiectul necesită o capacitate mai mare sau mai multe rânduri, trebuie selectată o altă dimensiune din gama de tablouri de distribuție.

Ce oferă protecția IP40 și rezistența IK08?

Tabloul electric GEWISS GW40045 are grad de protecție IP40. Prima cifră, 4, indică protecția împotriva accesului corpurilor solide cu diametrul de cel puțin 1 mm. A doua cifră, 0, arată că această clasificare nu declară protecție împotriva pătrunderii apei.

Acest detaliu este important la alegerea locului de instalare. Un tablou IP40 nu trebuie tratat ca echivalent al unei carcase IP55 sau IP65 atunci când mediul impune protecție la apă. Gradul IP trebuie ales în funcție de condițiile reale ale instalației.

Rezistența mecanică declarată pentru GW40045 este IK08. Gradul IK descrie rezistența carcasei la impact mecanic și reprezintă un criteriu separat de protecția IP. Cele două clasificări nu se substituie reciproc.

Ușă transparentă fumurie și carcasă albă RAL 9016

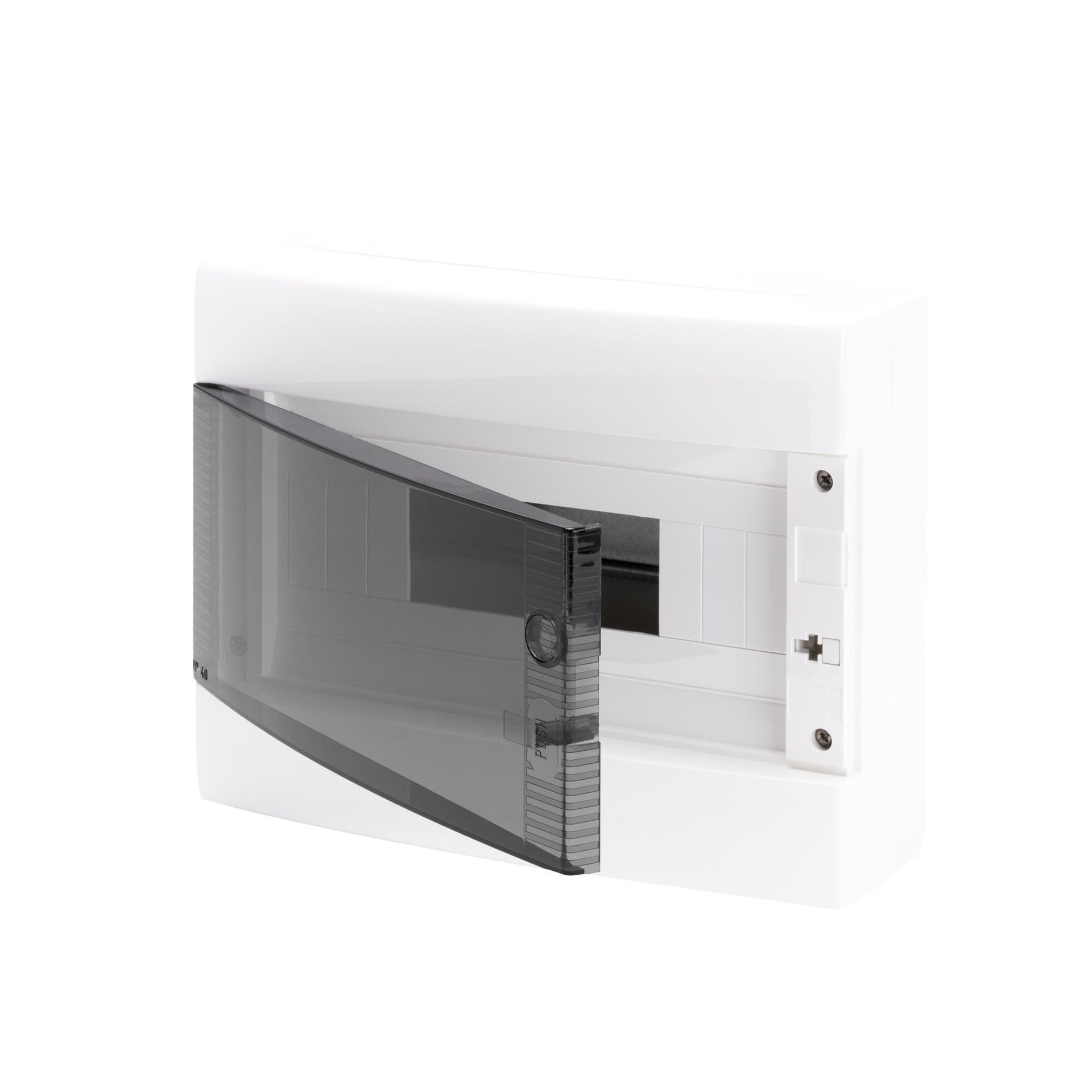

GW40045 este echipat cu o ușă transparentă fumurie. Aceasta permite vizualizarea aparaturii modulare din interior fără ca ușa să fie complet transparentă și incoloră. Carcasa are culoarea alb RAL 9016.

Varianta cu ușă fumurie trebuie diferențiată de alte tablouri din gama 40 CD disponibile cu alte tipuri de ușă. Codul GW40045 este reperul precis atunci când trebuie păstrate simultan capacitatea de 12 module, montajul aparent, IP40 și această configurație de ușă.

Gama 40 CD utilizează sistem de deschidere și închidere de tip PUSH pentru ușă. Această soluție face parte din construcția familiei și permite accesul frontal la aparatura montată în tablou.

Dimensiuni și parametri electrici

Tabloul electric GEWISS GW40045 are dimensiuni exterioare de 28x22.5x10cm. Gabaritul trebuie verificat atunci când spațiul disponibil pentru montaj este limitat, separat de capacitatea internă exprimată în module.

Tensiunea nominală declarată este de 400V, iar curentul nominal este de 125A. Puterea disipabilă indicată de producător este de 22W. Aceste valori aparțin carcasei GW40045 și nu trebuie confundate cu parametrii nominali ai întrerupătoarelor automate sau ai altor dispozitive care vor fi montate în interior.

Clasa de izolație este II, conform IEC 61140. Materialul este fără halogeni conform EN 60754-2, iar documentația GEWISS indică 650 °C pentru testul cu fir incandescent și 70 °C pentru testul de termo-presiune cu bilă.

Temperatura de funcționare și condițiile de utilizare

Pentru GW40045, GEWISS declară o temperatură de funcționare cuprinsă între -25 °C și +60 °C. Acest interval trebuie citit împreună cu celelalte caracteristici ale carcasei, în special cu gradul IP40.

Valorile de 650 °C pentru testul cu fir incandescent și 70 °C pentru termo-presiune nu reprezintă temperaturi normale de exploatare. Sunt rezultate ale unor teste aplicate materialului și construcției tabloului. Intervalul relevant pentru funcționare este cel declarat separat de producător, de la -25 °C la +60 °C.

Ce trebuie verificat înainte de alegerea GW40045?

În primul rând, trebuie calculat spațiul modular necesar. GW40045 oferă 12 module, iar aparatura aleasă trebuie să se încadreze în această capacitate. Numărul circuitelor nu trebuie folosit singur pentru dimensionare, deoarece aparatele pot avea lățimi modulare diferite.

În al doilea rând, trebuie verificat tipul de montaj. GW40045 este un tablou aparent. Dacă proiectul necesită montaj încastrat, trebuie aleasă o carcasă concepută pentru acel tip de instalare.

Gradul IP este un alt criteriu eliminatoriu. IP40 nu oferă o clasificare de protecție la apă, astfel încât mediile care impun un nivel superior de protecție necesită o altă variantă. Dimensiunile de 28x22.5x10cm trebuie, de asemenea, raportate la spațiul fizic disponibil.

Pentru alte capacități și configurații poate fi consultată gama de tablouri electrice GEWISS. Pentru selecția după material și construcție sunt disponibile și tablourile din plastic.

Erori frecvente

Echivalarea celor 12 module cu 12 circuite. Tabloul GEWISS GW40045 oferă 12 poziții modulare, dar numărul efectiv de aparate sau circuite depinde de lățimea fiecărui dispozitiv instalat.

Confundarea montajului aparent cu montajul încastrat. GW40045 este conceput pentru montaj aparent. O configurație încastrată necesită un tablou destinat explicit acelui tip de instalare.

Interpretarea IP40 ca protecție la apă. Pentru GW40045, cifra 0 din IP40 nu declară protecție împotriva pătrunderii apei. Dacă instalația necesită această protecție, trebuie verificat un grad IP superior corespunzător.

Confundarea ușii fumurii cu o ușă opacă. GW40045 are ușă transparentă fumurie. Codul produsului trebuie verificat atunci când tipul ușii este relevant pentru configurația dorită.

Întrebări frecvente

Câte module are tabloul electric GEWISS GW40045?

Tabloul electric GEWISS GW40045 are capacitate pentru 12 module EN 50022, dispuse pe un singur rând.

GW40045 este pentru montaj aparent sau încastrat?

Tabloul electric GEWISS GW40045 este destinat montajului aparent. Pentru montaj încastrat trebuie aleasă o variantă proiectată pentru acel tip de instalare.

Ce grad de protecție are tabloul GEWISS GW40045?

Tabloul electric GEWISS GW40045 are grad de protecție IP40 și rezistență mecanică IK08. IP40 nu declară protecție împotriva apei.

Ce tip de ușă are GW40045?

Tabloul electric GEWISS GW40045 este echipat cu ușă transparentă fumurie. Carcasa are culoarea alb RAL 9016.

Ce dimensiuni are tabloul electric GW40045?

Tabloul electric GEWISS GW40045 are dimensiuni exterioare de 28x22.5x10cm și o capacitate de 12 module.
