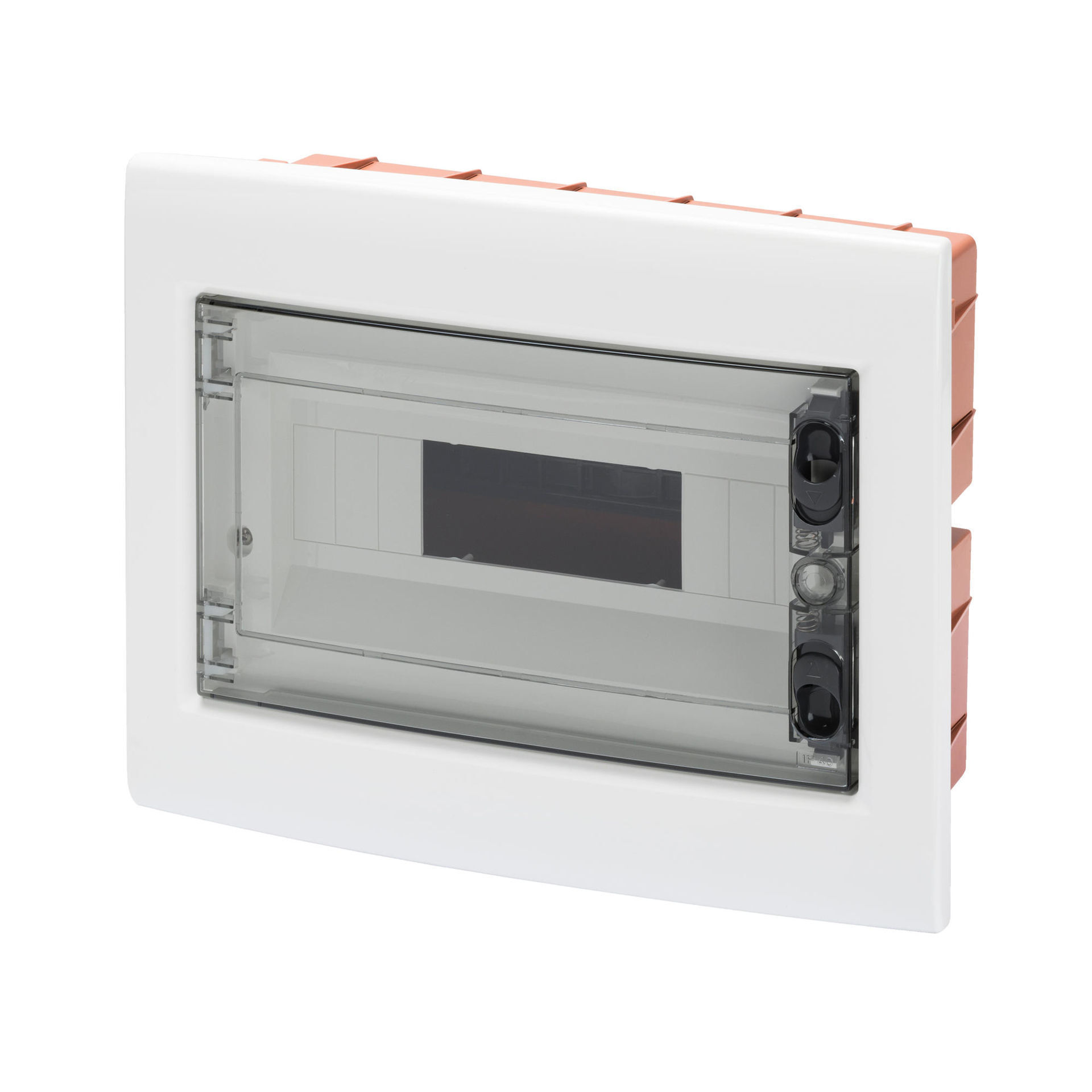

Tablou electric GEWISS 40 CDI GW40605 12 module incastrat IP40 usa fumurie

Tabloul electric 12 module GEWISS 40 CDI GW40605 este o carcasă pentru montaj încastrat în perete din cărămidă, cu grad de protecție IP40 și ușă transparentă fumurie. Oferă un singur rând cu 12 module EN 50022 și are dimensiuni exterioare de 330x270x85mm. Carcasa este albă RAL 9016, are rezistență mecanică IK08 și clasa de izolație II. Configurația este potrivită atunci când instalația necesită un tablou încastrat compact, iar aparatajul modular trebuie organizat într-un spațiu clar definit.

12 module pentru organizarea aparatajului electric

Tabloul electric 12 module GEWISS GW40605 pune la dispoziție 12 poziții modulare conform EN 50022, dispuse pe un singur rând. Capacitatea trebuie verificată înainte de alegerea carcasei, deoarece toate dispozitivele modulare prevăzute în configurația finală trebuie să se încadreze în spațiul disponibil.

Numărul de module este un criteriu practic de selecție, dar nu este singurul. Două tablouri de 12 module pot avea tipuri diferite de montaj, grade IP diferite sau dimensiuni constructive distincte. Pentru GW40605 trebuie urmărită combinația corectă: 12 module, montaj încastrat, IP40, ușă transparentă fumurie și dimensiuni de 330x270x85mm.

GW40605 este carcasa tabloului și nu trebuie confundat cu un tablou preechipat cu siguranțe automate. Dispozitivele de protecție, comandă sau alte aparate modulare necesare circuitelor se aleg separat în funcție de configurația instalației.

Montaj încastrat în perete din cărămidă

Tabloul electric GEWISS GW40605 este realizat pentru montaj încastrat în perete din cărămidă. Această caracteristică îl diferențiază direct de variantele pentru montaj aparent, chiar dacă acestea pot avea aceeași capacitate de 12 module.

Dimensiunile exterioare sunt de 330x270x85mm. Verificarea lor înainte de alegere ajută la corelarea carcasei cu spațiul disponibil pentru instalare. Tipul de montaj și dimensiunile trebuie evaluate împreună; un tablou aparent nu devine o alternativă directă doar pentru că oferă același număr de module.

Pentru alte capacități și tipuri de montaj pot fi consultate tablourile electrice. Pentru variante ale aceluiași producător este disponibilă și selecția de tablouri electrice GEWISS.

Protecție IP40, IK08 și ușă transparentă fumurie

Tabloul electric 12 module GEWISS GW40605 are grad de protecție IP40 și rezistență mecanică IK08. Ușa transparentă fumurie permite observarea aparatajului aflat în interior și diferențiază această variantă de carcasele 40 CDI prevăzute cu ușă opacă.

Clasa de izolație este II conform IEC 61140. Carcasa este realizată din material fără halogeni conform EN 60754-2. Pentru comportamentul materialului, producătorul declară test la fir incandescent de 650°C și test de termopresiune cu bilă la 70°C.

Temperatura de funcționare declarată este cuprinsă între -15°C și +60°C. Acest interval trebuie comparat cu condițiile reale ale spațiului în care va fi montat tabloul. Gradul IP, rezistența mecanică și temperatura de funcționare trebuie evaluate împreună atunci când condițiile de instalare sunt un criteriu important al proiectului.

Parametri electrici ai carcasei

Pentru GEWISS GW40605 sunt declarate o tensiune nominală de 400V, un curent nominal de 125A și o tensiune de izolație de 750V. Aceste valori caracterizează tabloul și nu trebuie confundate cu valorile nominale ale siguranțelor automate sau ale celorlalte dispozitive care vor fi montate în interior.

Puterea disipabilă declarată pentru această variantă este de 36W. Valoarea se referă la caracteristica termică a carcasei și nu reprezintă puterea totală a consumatorilor alimentați prin circuitele instalației. Separarea acestor două noțiuni este importantă atunci când se verifică documentația tehnică a unui tablou.

GW40605 permite instalarea unei reglete de borne pentru o configurație de maximum 1x12 module. Gama 40 CDI poate fi echipată cu reglete de borne compatibile, însă configurația concretă trebuie aleasă în funcție de necesitățile instalației și de componentele prevăzute pentru sistem.

Când alegi tabloul GEWISS GW40605

Tabloul electric 12 module GEWISS GW40605 este relevant atunci când proiectul necesită o carcasă încastrată pentru perete din cărămidă, cu un singur rând de 12 module, IP40 și ușă transparentă fumurie. Formatul de 330x270x85mm oferă un reper concret pentru verificarea spațiului disponibil înainte de instalare.

Dacă aparatajul planificat ocupă mai mult de 12 module, trebuie selectată o carcasă cu o capacitate mai mare. Dacă sunt necesare mai puține module, alegerea poate fi comparată cu variante mai compacte din aceeași familie. Capacitatea corectă ajută la evitarea unei carcase insuficiente sau supradimensionate față de configurația proiectată.

Gradul IP40 trebuie de asemenea păstrat ca reper pentru produsul exact. Gama 40 CDI include mai multe dimensiuni și configurații, iar apartenența la aceeași familie nu înseamnă că toate variantele au aceleași dimensiuni sau aceeași capacitate modulară.

Erori frecvente

Considerarea GEWISS GW40605 drept tablou deja echipat

Tabloul electric GEWISS GW40605 este o carcasă cu 12 module pentru integrarea aparatajului modular. Siguranțele automate și celelalte dispozitive necesare instalației se selectează separat și nu trebuie considerate incluse doar pentru că produsul este un tablou electric.

Alegerea unui tablou doar după cele 12 module

GEWISS GW40605 nu este definit doar de capacitatea de 12 module. Este o variantă încastrată pentru perete din cărămidă, cu IP40, IK08, ușă transparentă fumurie și dimensiuni de 330x270x85mm. Aceste caracteristici trebuie verificate împreună.

Confundarea montajului încastrat cu montajul aparent

Tabloul GEWISS GW40605 este destinat montajului încastrat. Un tablou aparent de 12 module poate avea o capacitate similară, dar modul de integrare în instalație este diferit și trebuie stabilit înainte de achiziție.

Interpretarea celor 36W ca putere a circuitelor

Valoarea de 36W pentru GEWISS GW40605 reprezintă puterea disipabilă declarată a carcasei. Nu reprezintă puterea consumatorilor și nici puterea totală care poate fi furnizată circuitelor instalației.

Întrebări frecvente

Câte module are tabloul electric GEWISS GW40605?

Tabloul electric GEWISS GW40605 are 12 module EN 50022 dispuse pe un singur rând. Aparatajul ales pentru instalație trebuie să se încadreze în această capacitate.

GEWISS GW40605 este pentru montaj aparent sau încastrat?

Tabloul electric GEWISS GW40605 este destinat montajului încastrat în perete din cărămidă. Nu trebuie confundat cu variantele GEWISS pentru montaj aparent.

Ce dimensiuni are tabloul GEWISS GW40605?

Tabloul electric GEWISS GW40605 are dimensiuni exterioare de 330x270x85mm și o capacitate de 12 module.

Ce grad de protecție are GEWISS GW40605?

Tabloul electric GEWISS GW40605 are grad de protecție IP40 și rezistență mecanică IK08. Clasa de izolație este II conform IEC 61140.

Tabloul GEWISS GW40605 include siguranțe automate?

GEWISS GW40605 este o carcasă pentru aparataj modular și nu este un tablou preechipat cu siguranțe automate. Dispozitivele necesare configurației se aleg separat.
