Tablou electric 12 module GEWISS GW40605PM incastrat rigips IP40

Tabloul electric 12 module GEWISS GW40605PM este conceput pentru montaj încastrat în pereți din gips-carton și alte structuri ușoare. Face parte din gama Green Wall și oferă spațiu pentru 12 module EN 50022 într-o carcasă de 330x270x85mm. Varianta are grad de protecție IP40, panou frontal cu fereastră fumurie și o putere disipabilă declarată de 36W. Carcasa Green Wall este realizată din tehnopolimer fără halogen.

12 module într-un format compact

GW40605PM oferă un singur rând cu o capacitate totală de 12 module EN 50022. Este o configurație mai compactă decât variantele Green Wall de 24, 36, 54 sau 72 de module și poate fi aleasă atunci când aparatura modulară prevăzută se încadrează într-un singur rând.

Cele 12 module exprimă spațiul disponibil pentru aparataj, nu un număr garantat de circuite. Unele dispozitive ocupă un modul, iar altele pot utiliza mai multe poziții. De aceea, înainte de alegerea tabloului trebuie verificată lățimea modulară totală a aparatelor care urmează să fie instalate.

Față de GW40606PM, care oferă 24 de module pe două rânduri, GW40605PM păstrează o construcție mai compactă, cu dimensiuni exterioare de 330x270x85mm. Dacă aparatura depășește capacitatea de 12 module, este necesară o variantă mai mare.

Conceput pentru montaj încastrat în gips-carton

Tabloul electric GEWISS GW40605PM aparține sistemului Green Wall pentru pereți ușori și din gips-carton. Placa posterioară este prevăzută cu urechi pentru fixarea pe structura metalică a peretelui, iar construcția este diferită de cea a tabloului GW40605 destinat pereților din zidărie.

Această diferență este importantă atunci când produsul este cumpărat pentru o instalație existentă. GW40605 și GW40605PM au aceeași capacitate de 12 module și același gabarit exterior, dar nu sunt variante destinate aceluiași tip de perete. Sufixul PM trebuie păstrat atunci când este necesar modelul pentru gips-carton.

Gewiss integrează pe placa posterioară și repere pentru marcarea marginilor pe perete. Aceste elemente fac parte din construcția specifică sistemului Green Wall.

Panou cu fereastră fumurie

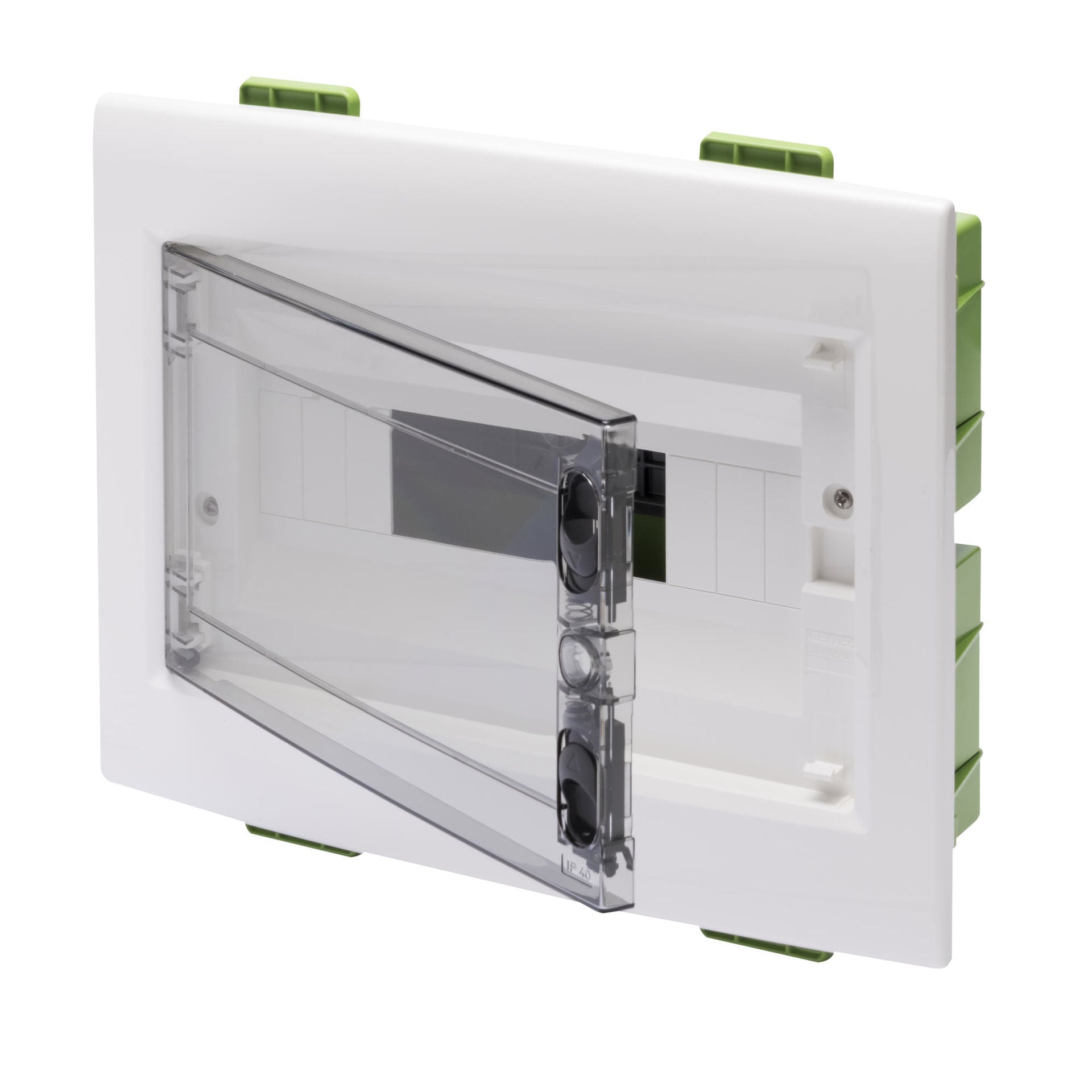

GW40605PM este prevăzut cu panou frontal cu fereastră fumurie. Această configurație permite vizualizarea zonei cu aparataj modular și păstrează aspectul specific familiei de tablouri Green Wall cu panou vitrat.

Modelul de 12 module are însă o particularitate față de variantele mai mari din aceeași familie: GEWISS precizează că GW40605PM este excepția în ceea ce privește panourile detașabile și sigilabile. Această diferență trebuie avută în vedere dacă produsul este comparat cu GW40606PM, GW40609PM sau cu alte dimensiuni Green Wall.

Kitul de accesorii furnizat include șuruburi autofiletante Ø 4x45 mm și distanțiere pentru fixarea panoului frontal.

Dimensiuni de 330x270x85mm

Tabloul electric 12 module GEWISS GW40605PM are dimensiuni exterioare de 330 mm lățime, 270 mm înălțime și 85 mm adâncime. Aceste valori sunt utile atunci când trebuie verificat spațiul disponibil în peretele din gips-carton înainte de alegerea carcasei.

Dimensiunile exterioare și capacitatea modulară descriu două lucruri diferite. Gabaritul arată spațiul ocupat de carcasă, în timp ce cele 12 module indică spațiul disponibil pentru aparatura montată în interior.

Puterea disipabilă declarată pentru GW40605PM este de 36W. Această valoare aparține tabloului și nu reprezintă puterea circuitelor electrice conectate prin aparatura montată în interior.

Protecție IP40 și carcasă fără halogen

GW40605PM are grad de protecție IP40. Gradul IP trebuie verificat împreună cu condițiile prevăzute pentru instalație; dacă proiectul solicită o altă clasă de protecție, trebuie selectată o carcasă cu specificația corespunzătoare.

Sistemul Green Wall utilizează tehnopolimer fără halogen. Pentru cutia verde încastrată, GEWISS declară GWT 850 °C conform EN 60695-2-11. Valoarea de 850 °C se referă la testul cu fir incandescent și nu reprezintă temperatura normală de utilizare a tabloului.

Carcasa este clasificată tip H conform EN 60670-1 și tip Ha conform IEC 60670-1. Aceste caracteristici aparțin construcției Green Wall și completează datele tehnice ale variantei.

Posibilitate de asociere orizontală

Pentru tabloul GEWISS GW40605PM este prevăzută modularitate orizontală prin utilizarea elementului de îmbinare GW40425. Aceasta este o particularitate a variantei de 12 module; pentru modelele Green Wall mai mari, același element este indicat pentru asociere verticală.

GW40425 este un accesoriu separat și nu trebuie considerat inclus automat cu tabloul. Posibilitatea de asociere este relevantă atunci când configurația proiectului folosește mai multe carcase compatibile.

Pentru alte capacități poate fi consultată gama de tablouri electrice GEWISS, iar pentru selecția mai largă de carcase este disponibilă categoria tablouri din plastic.

Ce trebuie verificat înainte de alegere?

Primul criteriu este tipul peretelui. GW40605PM este varianta pentru montaj încastrat în gips-carton și pereți ușori. Dacă instalația este realizată în zidărie, modelul cu sufix PM nu trebuie confundat cu GW40605.

Al doilea criteriu este spațiul modular. Tabloul oferă 12 module pe un singur rând, astfel că trebuie verificat dacă toate dispozitivele prevăzute se încadrează în această capacitate.

Dimensiunile de 330x270x85mm trebuie raportate la spațiul de montaj, iar gradul IP40 la cerințele instalației. Dacă este necesară o capacitate mai mare, gama Green Wall include variante cu mai multe rânduri și alte dimensiuni.

Erori frecvente

Confundarea GW40605PM cu GW40605. Tabloul GW40605PM este destinat gips-cartonului și pereților ușori. GW40605 este varianta distinctă pentru zidărie, chiar dacă ambele au 12 module și aceleași dimensiuni exterioare.

Echivalarea celor 12 module cu 12 circuite. Cele 12 module reprezintă spațiul pentru aparataj. Numărul efectiv de dispozitive depinde de lățimea modulară ocupată de fiecare componentă.

Presupunerea că GW40605PM are aceeași construcție frontală ca variantele Green Wall mai mari. Producătorul indică GW40605PM drept excepție pentru caracteristica panoului frontal detașabil și sigilabil.

Întrebări frecvente

Tabloul electric GW40605PM este pentru gips-carton?

Tabloul electric GEWISS GW40605PM este conceput pentru montaj încastrat în pereți din gips-carton și alte structuri ușoare, în cadrul gamei Green Wall.

Care este diferența dintre GW40605PM și GW40605?

GW40605PM este tabloul de 12 module pentru gips-carton și pereți ușori. GW40605 este o variantă distinctă destinată montajului încastrat în zidărie.

Câte rânduri are tabloul GW40605PM?

Tabloul electric 12 module GEWISS GW40605PM oferă un singur rând cu 12 module EN 50022.

Ce dimensiuni are GW40605PM?

Tabloul electric GEWISS GW40605PM are dimensiuni exterioare de 330x270x85mm și o putere disipabilă declarată de 36W.

Poate fi asociat GW40605PM cu o altă carcasă Green Wall?

Tabloul GEWISS GW40605PM permite asociere orizontală cu ajutorul elementului de îmbinare GW40425. Elementul de îmbinare este un accesoriu separat.
