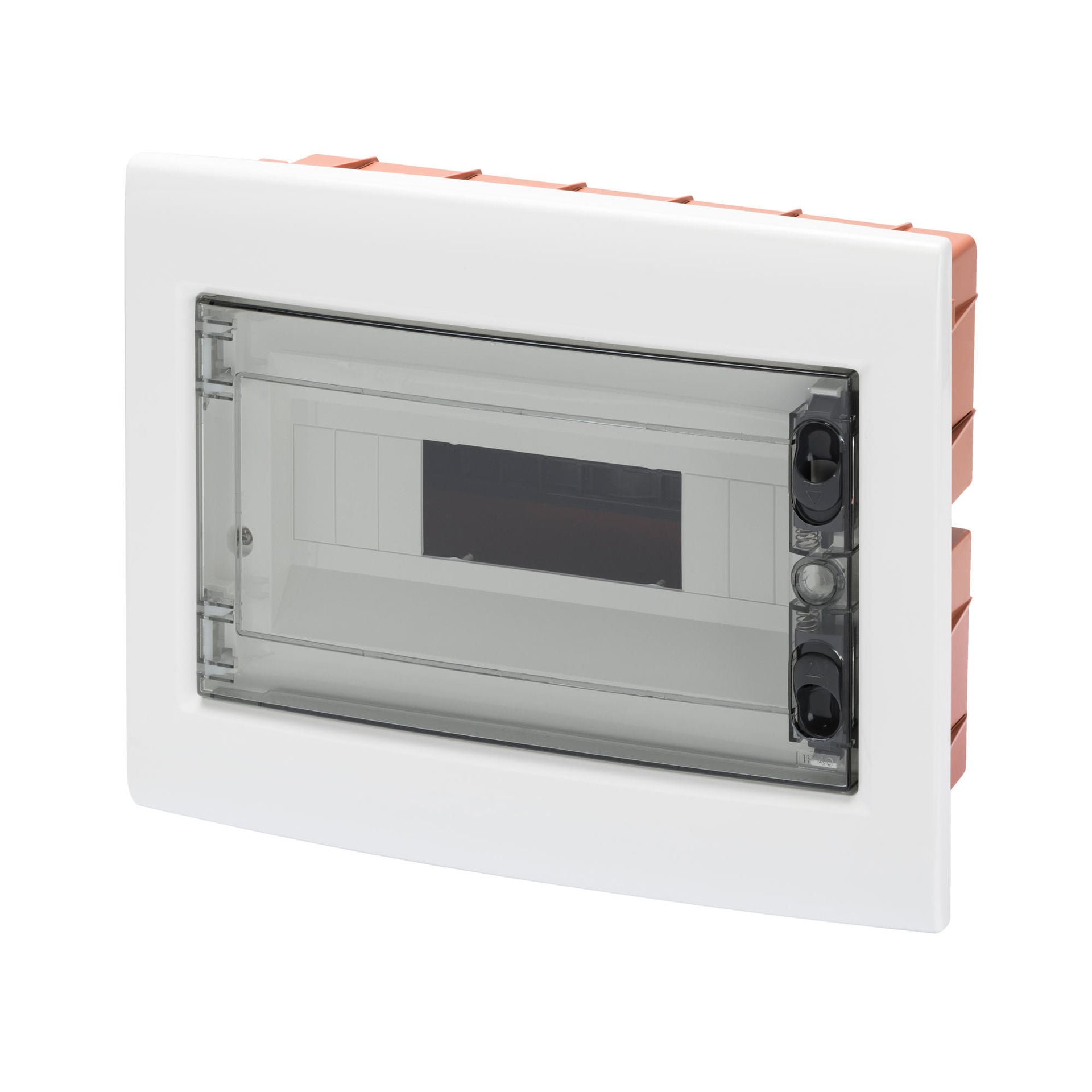

Tablou electric 18 module GEWISS 40 CDI GW40608 incastrat IP40 usa fumurie

Tabloul electric 18 module GEWISS 40 CDI GW40608 este o carcasă pentru montaj încastrat în perete din cărămidă, cu grad de protecție IP40 și ușă transparentă fumurie. Oferă 18 module EN 50022 și are dimensiuni exterioare de 465x310x85mm. Carcasa este albă RAL 9016, are rezistență mecanică IK08 și clasa de izolație II. Formatul este potrivit atunci când configurația instalației necesită un tablou încastrat cu un singur rând de 18 module și spațiul disponibil trebuie verificat înainte de montaj.

18 module pentru configurarea aparatajului electric

Tabloul electric 18 module GEWISS GW40608 oferă 18 poziții modulare conform EN 50022. Capacitatea trebuie corelată cu numărul total de module ocupate de dispozitivele prevăzute în instalație. Siguranțele automate și celelalte aparate modulare se selectează separat și trebuie să se încadreze în spațiul disponibil al carcasei.

GW40608 este carcasa tabloului, nu un ansamblu preechipat cu siguranțe automate. Această diferență contează la pregătirea configurației complete: cele 18 module reprezintă capacitatea disponibilă pentru aparataj, nu numărul de dispozitive incluse.

Numărul de module nu trebuie verificat izolat. Tipul de montaj, gradul de protecție și dimensiunile sunt la fel de importante. Două tablouri cu 18 module pot avea construcții diferite, iar un model pentru montaj aparent nu este echivalent cu GW40608 doar pentru că oferă aceeași capacitate modulară.

Montaj încastrat și dimensiuni de 465x310x85mm

Tabloul electric GEWISS GW40608 este destinat montajului încastrat în perete din cărămidă. Tipul de montaj trebuie stabilit înainte de alegerea carcasei, deoarece integrarea este diferită față de un tablou montat aparent pe suprafața peretelui.

Dimensiunile exterioare sunt de 465x310x85mm. Aceste valori oferă un reper concret pentru verificarea spațiului necesar și ajută la diferențierea variantei GW40608 de modelele cu 6, 8, 12 sau mai multe module din aceeași gamă.

Pentru alte capacități pot fi consultate tablourile electrice GEWISS. Dacă proiectul necesită compararea mai multor tipuri de carcase, selecția de tablouri din plastic include variante cu dimensiuni, grade de protecție și tipuri de montaj diferite.

Grad de protecție IP40 și rezistență IK08

Tabloul electric 18 module GEWISS GW40608 are grad de protecție IP40 și rezistență mecanică IK08. Aceste valori trebuie comparate cu condițiile prevăzute în zona de instalare. Apartenența la gama 40 CDI nu înseamnă că toate carcasele au automat aceeași configurație sau aceleași caracteristici.

Clasa de izolație este II conform IEC 61140. Materialul este fără halogeni conform EN 60754-2. Producătorul declară un test la fir incandescent de 650°C și un test de termopresiune cu bilă la 70°C.

Temperatura de funcționare declarată este cuprinsă între -15°C și +60°C. Acest interval trebuie verificat în raport cu condițiile reale ale amplasamentului împreună cu gradul IP, caracteristicile carcasei și cerințele instalației.

Ușă transparentă fumurie și carcasă albă

GW40608 este prevăzut cu ușă transparentă fumurie, iar carcasa are culoarea alb RAL 9016. Ușa permite observarea aparatajului instalat în interior și diferențiază această variantă de modelele din gama 40 CDI echipate cu ușă opacă.

Într-o instalație în care sunt utilizate mai multe tablouri, codul produsului și capacitatea modulară sunt repere mai sigure decât alegerea doar după aspect. GW40608 trebuie identificat prin combinația de 18 module, montaj încastrat, IP40, ușă fumurie și dimensiuni de 465x310x85mm.

Parametrii electrici ai carcasei

Pentru tabloul GEWISS GW40608 sunt declarate o tensiune nominală de 400V, un curent nominal de 125A și o tensiune de izolație de 750V. Aceste valori caracterizează carcasa și configurația pentru care este proiectată. Ele nu trebuie confundate cu valorile nominale ale siguranțelor automate sau ale celorlalte aparate care vor fi montate în interior.

Puterea disipabilă declarată este de 50W. Aceasta reprezintă o caracteristică termică a carcasei și nu indică puterea consumatorilor alimentați prin circuitele tabloului. Configurarea aparatajului trebuie realizată în limitele tehnice prevăzute pentru ansamblul final.

Pentru regletele de borne este declarată o configurație maximă instalabilă de 1x18 module. Gama 40 CDI permite completarea tabloului cu componente compatibile, însă echiparea concretă se stabilește în funcție de proiect.

Când alegi tabloul GEWISS GW40608

Tabloul electric 18 module GEWISS GW40608 este relevant atunci când instalația necesită o carcasă încastrată pentru perete din cărămidă, cu 18 module, grad de protecție IP40 și ușă transparentă fumurie. Dimensiunile de 465x310x85mm permit verificarea spațiului disponibil înainte de selectarea produsului.

Dacă aparatajul proiectat ocupă mai mult de 18 module, este necesară o carcasă cu o capacitate mai mare. Dacă sunt necesare mai puține module, o variantă mai compactă poate ocupa mai puțin spațiu. Capacitatea trebuie aleasă după configurația reală a instalației, nu doar după posibilitatea unei extinderi ipotetice.

Pentru o selecție mai largă poate fi consultată categoria de tablouri electrice. Alte produse și sisteme ale aceluiași producător sunt disponibile în gama GEWISS.

Erori frecvente

Considerarea GEWISS GW40608 drept tablou deja echipat

Tabloul electric GEWISS GW40608 este o carcasă pentru 18 module. Siguranțele automate și celelalte dispozitive modulare se selectează separat și nu trebuie considerate incluse în capacitatea declarată a tabloului.

Alegerea GW40608 numai după cele 18 module

Capacitatea modulară nu este singurul criteriu. GW40608 este pentru montaj încastrat în perete din cărămidă, are IP40, IK08, ușă transparentă fumurie și dimensiuni de 465x310x85mm.

Confundarea variantei încastrate cu un tablou aparent

Tabloul GEWISS GW40608 este construit pentru montaj încastrat. Un tablou aparent cu 18 module poate avea aceeași capacitate, dar folosește un alt tip de integrare și trebuie selectat separat.

Interpretarea celor 50W ca putere disponibilă pentru circuite

Valoarea de 50W reprezintă puterea disipabilă declarată a carcasei GW40608. Nu reprezintă puterea consumatorilor care pot fi conectați la circuitele instalației.

Întrebări frecvente

Câte module are tabloul electric GEWISS GW40608?

Tabloul electric GEWISS GW40608 are 18 module conform EN 50022. Aparatajul modular ales pentru configurația finală trebuie să se încadreze în această capacitate.

GEWISS GW40608 este pentru montaj aparent sau încastrat?

Tabloul electric GEWISS GW40608 este destinat montajului încastrat în perete din cărămidă.

Ce dimensiuni are tabloul GEWISS GW40608?

Tabloul electric 18 module GEWISS GW40608 are dimensiuni exterioare de 465x310x85mm.

Ce grad de protecție are GEWISS GW40608?

Tabloul GEWISS GW40608 are grad de protecție IP40, rezistență mecanică IK08 și clasa de izolație II conform IEC 61140.

Tabloul GEWISS GW40608 include siguranțe automate?

GW40608 este o carcasă pentru aparataj modular și nu este un tablou preechipat cu siguranțe automate. Dispozitivele necesare instalației se selectează separat.
