Tablou electric 24 module GEWISS GW40047 aparent alb IP40

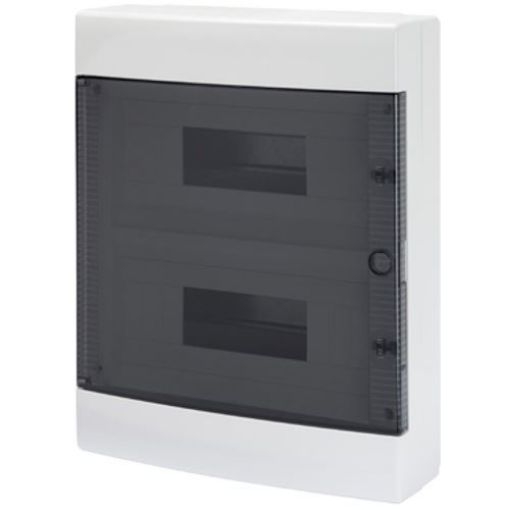

Tabloul electric 24 module GEWISS GW40047 este un model pentru montaj aparent, cu grad de protecție IP40 și ușă transparentă fumurie. Face parte din gama GEWISS 40 CD și oferă 24 de module EN 50022, dispuse pe două rânduri a câte 12 module. Carcasa este albă RAL 9016 și are dimensiuni exterioare de 28x35x10cm. Pentru alegere contează în primul rând capacitatea modulară, tipul de montaj, gradul IP și spațiul disponibil pentru instalare.

24 de module dispuse pe două rânduri

GW40047 oferă o capacitate de 24 de module, în configurație 12x2. Aparatura modulară este astfel distribuită pe două rânduri, fiecare cu o capacitate de până la 12 module EN 50022.

Numărul de module nu trebuie confundat cu numărul de circuite. Un întrerupător automat poate ocupa un modul, însă alte dispozitive pot necesita două, trei sau mai multe poziții modulare. Capacitatea tabloului trebuie evaluată în funcție de lățimea totală a aparatelor care urmează să fie instalate, nu doar după numărul lor.

Dacă necesarul depășește 24 de module sau configurația impune mai multe rânduri, trebuie aleasă o variantă cu o capacitate mai mare. În gama 40 CD există și tablouri cu alte dimensiuni modulare, astfel că GW40047 trebuie selectat atunci când formatul 24M, 12x2, corespunde proiectului.

Montaj aparent și dimensiuni de 28x35x10cm

Tabloul electric GEWISS GW40047 este destinat montajului aparent. Carcasa se instalează la suprafața peretelui, spre deosebire de un tablou încastrat, care necesită o carcasă proiectată pentru integrarea în perete.

Dimensiunile exterioare sunt de 28x35x10cm. Aceste valori sunt importante atunci când spațiul disponibil pentru montaj este limitat, dar nu înlocuiesc verificarea capacității modulare. Gabaritul exterior și numărul de module sunt două criterii distincte.

Varianta GW40047 trebuie diferențiată și de GW40047BS. Codurile sunt apropiate și ambele produse au 24 de module, însă GW40047BS este o versiune distinctă, echipată cu blocuri terminale. Dacă se dorește înlocuirea unui tablou existent, codul complet al produsului este un reper mai sigur decât asemănarea vizuală.

Ce înseamnă protecția IP40?

Tabloul GEWISS GW40047 are grad de protecție IP40. Prima cifră, 4, indică protecția împotriva accesului corpurilor solide cu dimensiuni de cel puțin 1 mm. Cifra 0 arată că această clasificare nu declară protecție împotriva pătrunderii apei.

Gradul IP trebuie raportat la condițiile concrete ale spațiului în care va fi montat tabloul. GW40047 nu trebuie considerat echivalent cu un tablou IP55 sau IP65 atunci când instalația necesită protecție suplimentară împotriva apei sau a altor factori de mediu.

Pentru variante cu același tip de montaj, dar cu alt nivel de protecție, trebuie verificată gama corespunzătoare înainte de cumpărare.

Rezistență mecanică IK08 și clasă de izolație II

Rezistența mecanică declarată pentru GW40047 este IK08. Clasificarea IK se referă la comportamentul carcasei la impact mecanic și este independentă de gradul IP. Un nivel IK mai ridicat nu înseamnă automat și o protecție mai mare împotriva apei.

Tabloul are clasa de izolație II, conform IEC 61140. Materialul este declarat fără halogeni, în conformitate cu EN 60754-2. GEWISS indică și un test cu fir incandescent la 650 °C, precum și 70 °C pentru testul de termo-presiune cu bilă.

Valorile de 650 °C și 70 °C descriu testele tehnice aplicate materialului și carcasei. Ele nu trebuie interpretate drept temperaturi normale de utilizare.

Parametri electrici ai tabloului GW40047

Tabloul electric GEWISS GW40047 are tensiune nominală de 400V și curent nominal de 125A. Tensiunea de izolație declarată este de 750V, iar puterea dispersabilă este de 25W.

Acești parametri aparțin tabloului ca ansamblu și nu înlocuiesc caracteristicile nominale ale aparatelor instalate în interior. Întrerupătoarele automate, dispozitivele diferențiale și celelalte componente trebuie dimensionate separat pentru instalația în care sunt utilizate.

Temperatura de funcționare declarată pentru GW40047 este cuprinsă între -25 °C și +60 °C. Aceasta este valoarea relevantă pentru intervalul termic al produsului și trebuie diferențiată de temperaturile asociate testelor materialului.

Ușă transparentă fumurie și sistem PUSH

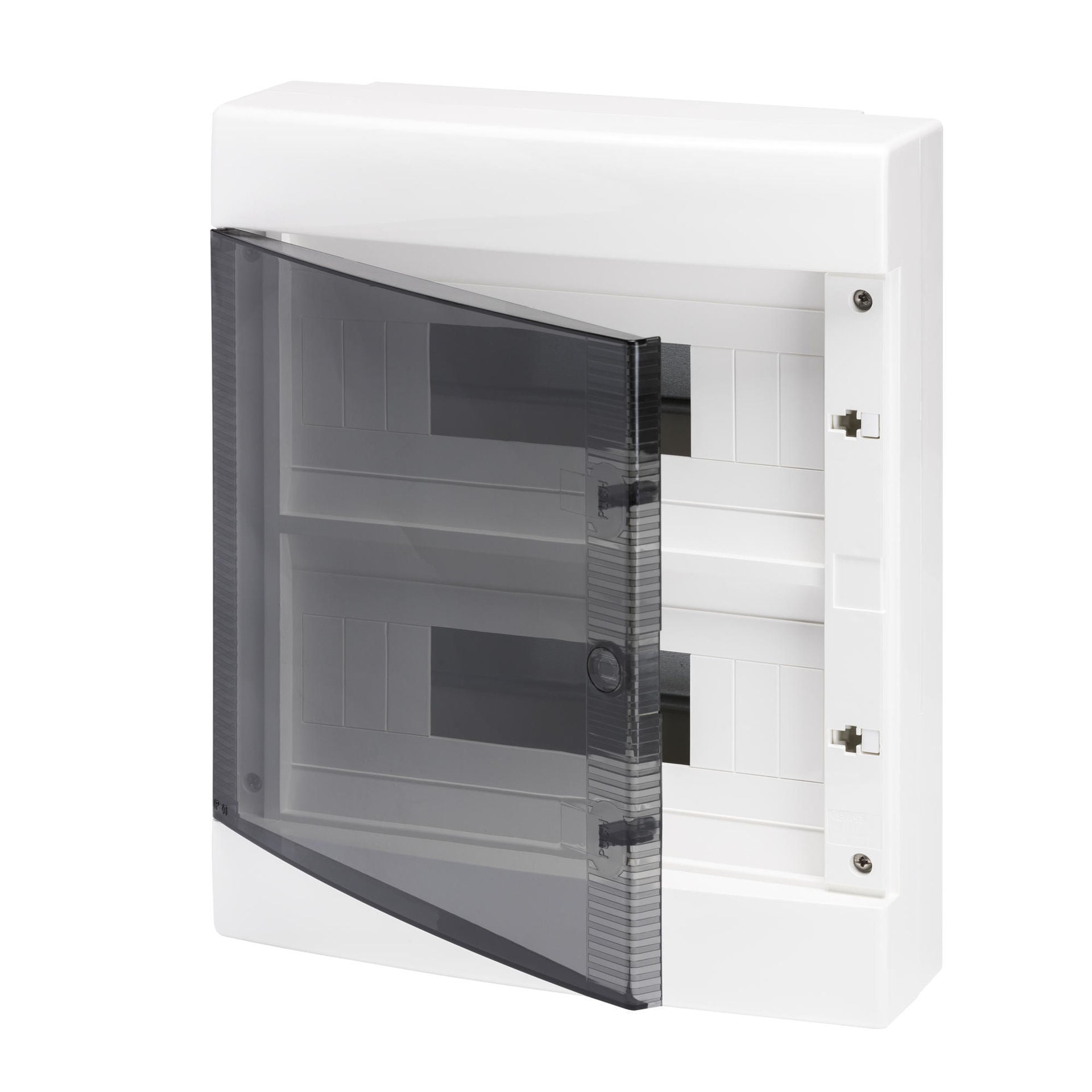

GW40047 este echipat cu ușă transparentă fumurie. Aceasta permite vizualizarea aparaturii din interior, păstrând aspectul specific gamei decorative 40 CD.

Ușa utilizează sistemul de deschidere și închidere tip PUSH, caracteristic acestei familii. GEWISS oferă în gama 40 CD și alte variante de uși, astfel că tipul ușii trebuie verificat atunci când este necesară păstrarea aceleiași configurații vizuale sau înlocuirea unui produs existent.

Pentru alte capacități și variante poate fi consultată gama de tablouri electrice GEWISS, iar pentru selecția mai largă de produse este disponibilă categoria tablouri din plastic.

Ce trebuie verificat înainte de alegere?

Primul criteriu este capacitatea modulară. GW40047 oferă 24 de module dispuse 12x2, iar aparatura prevăzută trebuie să se încadreze în această configurație.

Al doilea criteriu este tipul de montaj. GW40047 este un tablou aparent. Dacă instalația necesită montaj încastrat, trebuie aleasă o variantă proiectată special pentru integrarea în perete.

Gradul IP40 este un alt criteriu important. Dacă mediul impune protecție împotriva pătrunderii apei, trebuie verificat un tablou cu un grad IP corespunzător cerinței respective.

Dimensiunile de 28x35x10cm, ușa transparentă fumurie și codul GW40047 sunt repere suplimentare utile atunci când produsul trebuie identificat fără confuzie cu variante apropiate din aceeași familie.

Erori frecvente

Echivalarea celor 24 de module cu 24 de circuite. Tabloul GEWISS GW40047 oferă 24 de poziții modulare, dar numărul efectiv de aparate depinde de lățimea modulară a fiecărui dispozitiv.

Confundarea GW40047 cu GW40047BS. Codurile sunt apropiate, dar cele două produse sunt variante distincte. GW40047BS include blocuri terminale, în timp ce GW40047 trebuie identificat separat prin codul complet.

Interpretarea IP40 ca protecție împotriva apei. Cifra 0 din IP40 arată că această clasificare nu declară protecție la pătrunderea apei.

Confundarea montajului aparent cu cel încastrat. GW40047 este destinat montajului aparent. Pentru montaj încastrat este necesar un alt tip de tablou.

Întrebări frecvente

Câte module are tabloul electric GEWISS GW40047?

Tabloul electric GEWISS GW40047 are 24 de module EN 50022, dispuse pe două rânduri a câte 12 module.

GW40047 este pentru montaj aparent?

Da. Tabloul electric GEWISS GW40047 este proiectat pentru montaj aparent și are dimensiuni exterioare de 28x35x10cm.

Ce grad de protecție are tabloul GEWISS GW40047?

Tabloul electric GEWISS GW40047 are grad de protecție IP40 și rezistență mecanică IK08.

Ce tip de ușă are GW40047?

Tabloul GEWISS GW40047 este echipat cu ușă transparentă fumurie și sistem de deschidere și închidere tip PUSH.

Care este diferența dintre GW40047 și GW40047BS?

GW40047 și GW40047BS sunt variante distincte din gama 40 CD. GW40047BS este versiunea echipată cu blocuri terminale, în timp ce GW40047 este varianta fără aceste blocuri incluse.
