Tablou electric 24 module GEWISS 40 CDI GW40606 incastrat IP40 usa fumurie

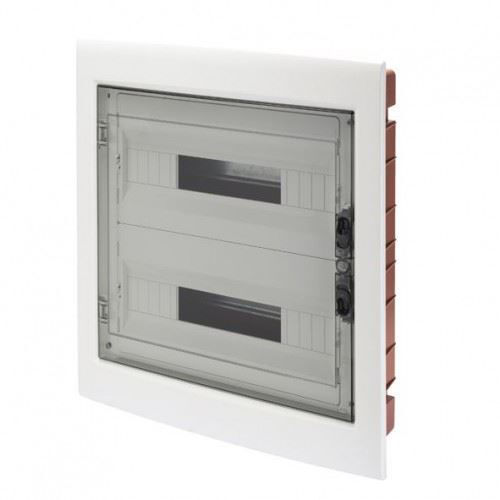

Tabloul electric 24 module GEWISS 40 CDI GW40606 este o carcasă pentru montaj încastrat în perete din cărămidă, cu grad de protecție IP40 și ușă transparentă fumurie. Oferă 24 module EN 50022 dispuse pe două rânduri de câte 12 module și are dimensiuni exterioare de 330x420x85mm. Carcasa este albă RAL 9016, are rezistență mecanică IK08 și clasa de izolație II. Configurația este potrivită atunci când instalația necesită mai mult spațiu modular decât variantele compacte, fără trecerea la un tablou cu un număr mai mare de rânduri.

24 module dispuse pe două rânduri

Tabloul electric 24 module GEWISS GW40606 pune la dispoziție 24 poziții modulare conform EN 50022, distribuite 12x2. Dispunerea pe două rânduri trebuie luată în calcul împreună cu numărul total de dispozitive care vor fi montate în carcasă.

Capacitatea de 24 module nu înseamnă că produsul include 24 siguranțe sau alte aparate. GW40606 este carcasa tabloului, iar siguranțele automate, dispozitivele diferențiale și celelalte componente modulare necesare instalației se selectează separat.

Atunci când se stabilește dimensiunea tabloului, trebuie calculat spațiul ocupat de toate aparatele planificate. Dacă acestea depășesc 24 module, este necesară o carcasă mai mare. Dacă instalația folosește semnificativ mai puține module, o variantă mai compactă poate reduce spațiul ocupat.

Montaj încastrat în perete din cărămidă

Tabloul electric GEWISS GW40606 este proiectat pentru montaj încastrat în perete din cărămidă. Tipul de instalare îl diferențiază de tablourile aparente din aceeași zonă de produs, chiar dacă acestea pot avea aceeași capacitate de 24 module și același grad de protecție.

Dimensiunile exterioare sunt de 330x420x85mm. Aceste valori oferă un reper concret pentru verificarea spațiului disponibil înainte de alegerea carcasei. Adâncimea de 85mm trebuie analizată împreună cu lățimea și înălțimea, nu doar după numărul de module.

Pentru alte configurații pot fi consultate tablourile electrice. Dacă se urmăresc în mod specific variante ale aceluiași producător, selecția de tablouri electrice GEWISS permite compararea capacităților și tipurilor de montaj disponibile.

Protecție IP40 și rezistență mecanică IK08

Tabloul electric 24 module GEWISS GW40606 are grad de protecție IP40 și rezistență mecanică IK08. Aceste caracteristici trebuie comparate cu condițiile reale ale spațiului în care va fi instalată carcasa, fără a presupune că toate tablourile din gama 40 CDI au aceeași configurație.

Clasa de izolație este II conform IEC 61140. Materialul carcasei este fără halogeni conform EN 60754-2. Pentru comportamentul materialului sunt declarate testul la fir incandescent de 650°C și testul de termopresiune cu bilă la 70°C.

Temperatura de funcționare declarată este cuprinsă între -15°C și +60°C. Acest interval completează criteriile de selecție atunci când tabloul va fi instalat într-un spațiu cu temperaturi care trebuie verificate în raport cu limitele produsului.

Ușă transparentă fumurie și carcasă albă

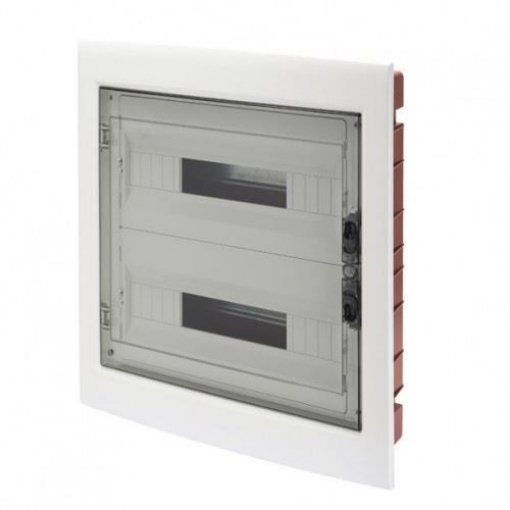

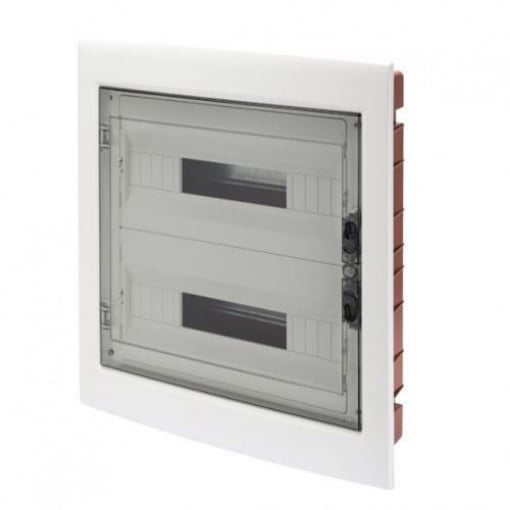

GW40606 este echipat cu ușă transparentă fumurie și are carcasa albă RAL 9016. Ușa permite vizualizarea aparatajului montat în interior și ajută la identificarea variantei față de carcasele care folosesc alte tipuri de ușă.

Pentru un proiect cu mai multe tablouri, codul GW40606 și configurația 12x2 sunt repere mai precise decât alegerea exclusiv după culoare sau după numărul total de module. În aceeași familie există variante apropiate ca aspect, dar cu alte dimensiuni și capacități.

Parametri electrici și putere disipabilă

Pentru tabloul GEWISS GW40606 sunt declarate o tensiune nominală de 400V, un curent nominal de 125A și o tensiune de izolație de 750V. Aceste valori sunt caracteristici ale carcasei și nu trebuie confundate cu valorile nominale ale siguranțelor automate care vor fi instalate în interior.

Puterea disipabilă declarată este de 37W. Valoarea descrie capacitatea termică a carcasei în condițiile stabilite pentru produs și nu reprezintă puterea consumatorilor alimentați prin circuitele tabloului.

Pentru blocurile terminale, configurația maximă instalabilă este de 2x12 module. Carcasa este furnizată cu măști pentru module și etichete pentru identificarea circuitelor, utile la completarea configurației după montarea aparatajului.

Când alegi tabloul GEWISS GW40606

Tabloul electric 24 module GEWISS GW40606 este relevant atunci când instalația necesită o carcasă încastrată, 24 module dispuse 12x2, protecție IP40 și ușă transparentă fumurie. Dimensiunile de 330x420x85mm permit verificarea concretă a spațiului necesar înainte de instalare.

Este importantă și diferențierea față de variantele GEWISS apropiate. GW40606 nu este modelul GW40606BS cu bară inclusă și nici varianta GW40606PM. Codul exact trebuie verificat atunci când sunt comparate produse cu aceeași capacitate de 24 module, deoarece echiparea și configurația pot fi diferite.

Pentru alte carcase din aceeași zonă de utilizare pot fi consultate și tablourile din plastic.

Erori frecvente

Considerarea GEWISS GW40606 drept tablou deja echipat

Tabloul electric GEWISS GW40606 este o carcasă pentru 24 module. Siguranțele automate și celelalte dispozitive modulare se selectează separat și nu trebuie considerate incluse doar pentru că produsul este prezentat ca tablou electric.

Confundarea celor 24 module cu un singur rând

GEWISS GW40606 are 24 module dispuse 12x2, adică două rânduri de câte 12 module. Dispunerea trebuie luată în calcul atunci când se planifică organizarea aparatajului în interior.

Confundarea GW40606 cu GW40606BS sau GW40606PM

GW40606, GW40606BS și GW40606PM sunt coduri distincte. Faptul că variantele au 24 module și aparțin aceleiași zone de produs nu înseamnă că echiparea lor este identică. Codul exact trebuie verificat înainte de comandă.

Interpretarea celor 37W ca putere disponibilă pentru consumatori

Valoarea de 37W reprezintă puterea disipabilă declarată pentru carcasa GW40606. Nu reprezintă puterea totală a circuitelor sau a consumatorilor conectați prin tabloul electric.

Întrebări frecvente

Câte module are tabloul electric GEWISS GW40606?

Tabloul electric GEWISS GW40606 are 24 module EN 50022, dispuse pe două rânduri de câte 12 module.

GEWISS GW40606 este pentru montaj aparent sau încastrat?

Tabloul electric GEWISS GW40606 este destinat montajului încastrat în perete din cărămidă.

Ce dimensiuni are tabloul GEWISS GW40606?

Tabloul electric 24 module GEWISS GW40606 are dimensiuni exterioare de 330x420x85mm.

Ce grad de protecție are GEWISS GW40606?

Tabloul GEWISS GW40606 are grad de protecție IP40, rezistență mecanică IK08 și clasa de izolație II.

GEWISS GW40606 include siguranțe automate?

GW40606 este o carcasă pentru aparataj modular și nu este o configurație preechipată cu siguranțe automate. Dispozitivele necesare instalației trebuie selectate separat.
