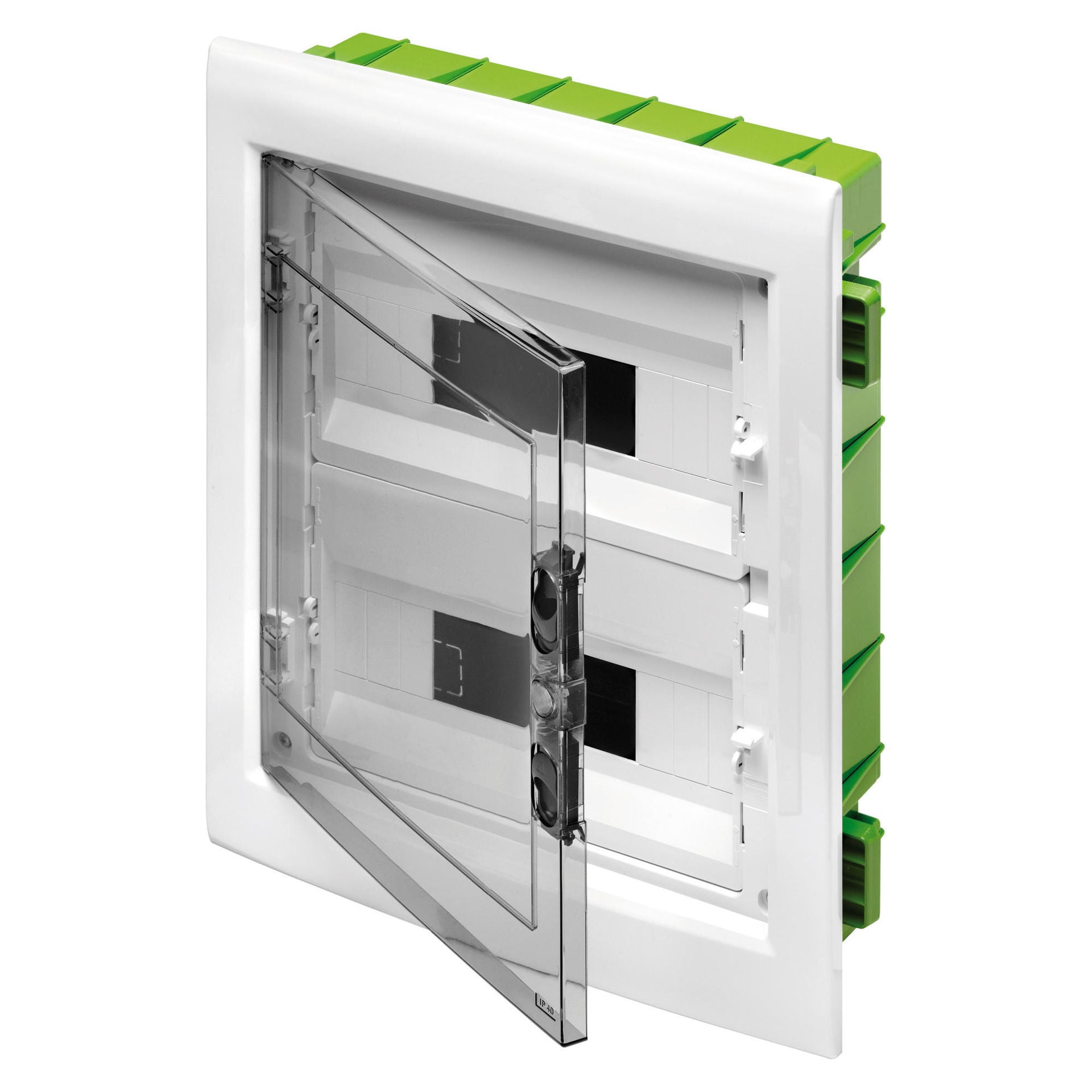

Tablou electric 24 module GEWISS GW40606PM montaj incastrat IP40

Tabloul electric 24 module GEWISS GW40606PM este destinat montajului încastrat în pereți din gips-carton și pereți ușori. Face parte din gama Green Wall și oferă 24 de module EN 50022, dispuse pe două rânduri a câte 12. Tabloul are grad de protecție IP40, panou cu fereastră fumurie și cadru extractibil, iar dimensiunile exterioare sunt de 330 × 420 × 85 mm.

24 de module dispuse pe două rânduri

GW40606PM oferă o capacitate de 24 de module, în configurație 12 × 2. Aparatura modulară este distribuită pe două rânduri, fiecare cu o capacitate de până la 12 module EN 50022.

Numărul de module trebuie raportat la lățimea efectivă a aparatelor care vor fi instalate. Cele 24 de poziții modulare nu înseamnă automat 24 de circuite, deoarece unele dispozitive pot ocupa două sau mai multe module.

Configurația 12 × 2 este utilă și pentru diferențierea GW40606PM de celelalte tablouri Green Wall. În aceeași gamă există variante cu 12, 36, 54 sau 72 de module, fiecare având altă dimensiune și altă organizare internă.

Montaj încastrat în gips-carton și pereți ușori

Tabloul electric GEWISS GW40606PM este conceput special pentru pereți din gips-carton și alte structuri ușoare. Placa posterioară este prevăzută cu urechi pentru fixarea pe structura metalică a peretelui, ceea ce îl diferențiază de varianta GW40606 destinată pereților din zidărie.

Această diferență este importantă. GW40606PM și GW40606 au aceeași capacitate de 24 de module și aceleași dimensiuni exterioare, dar sunt produse pentru tipuri diferite de perete. Sufixul PM identifică varianta Green Wall pentru gips-carton și pereți ușori.

Gewiss integrează și repere pentru marcarea peretelui de-a lungul marginilor plăcii posterioare. Aceste elemente fac parte din construcția sistemului Green Wall și sunt destinate pregătirii montajului în structura de perete corespunzătoare.

Panou cu fereastră fumurie și cadru extractibil

GW40606PM este prevăzut cu panou frontal cu fereastră fumurie și cadru extractibil. Configurația permite accesul frontal la aparatura modulară montată în interior și păstrează protecția oferită de ansamblul tabloului.

Panourile sunt detașabile și pot fi sigilate. Această construcție este utilă atunci când tabloul trebuie accesat pentru intervenții asupra aparatajului modular, fără ca partea încastrată a carcasei să fie demontată din perete.

La alegere trebuie verificat și tipul de ușă sau panou. GW40606PM este varianta cu fereastră fumurie; alte tablouri din gamele GEWISS pot utiliza panouri sau uși diferite.

Protecție IP40 pentru varianta GW40606PM

Tabloul electric 24 module GEWISS GW40606PM are grad de protecție IP40. Acesta este un criteriu distinct de capacitatea modulară și de tipul de montaj și trebuie corelat cu condițiile în care va fi utilizată instalația.

IP40 indică protecția împotriva pătrunderii corpurilor solide cu dimensiuni de cel puțin 1 mm, fără o clasificare declarată pentru protecția împotriva apei. Dacă mediul de instalare necesită un nivel superior de protecție, trebuie selectat un tablou cu grad IP corespunzător acelei cerințe.

Tehnopolimer fără halogen și GWT 850 °C

Carcasa Green Wall este realizată din tehnopolimer fără halogen. Pentru cutia verde cu montaj încastrat, GEWISS declară un test cu fir incandescent GWT de 850 °C, conform EN 60695-2-11.

Valoarea de 850 °C este asociată testării materialului și nu reprezintă temperatura normală de funcționare a tabloului. Este un parametru tehnic al carcasei, relevant pentru comportamentul materialului în cadrul testului standardizat.

Puterea disipabilă declarată pentru GW40606PM este de 37W. Această valoare trebuie avută în vedere în contextul configurării tabloului și al aparaturii montate în interior, fără a fi confundată cu puterea consumată de instalație.

Modularitate verticală în gama Green Wall

Gewiss prevede pentru GW40606PM posibilitatea de modularitate verticală prin utilizarea elementului de îmbinare GW40425. Aceeași soluție este indicată și pentru alte tablouri Green Wall din familia cu capacități mai mari.

Această opțiune este relevantă atunci când sistemul trebuie extins prin asocierea mai multor carcase compatibile. Elementul de îmbinare este o componentă separată și trebuie tratat distinct față de tabloul GW40606PM.

Pentru alte capacități și configurații poate fi consultată gama de tablouri electrice GEWISS, iar pentru selecția mai largă este disponibilă categoria tablouri din plastic.

Ce trebuie verificat înainte de alegere?

Primul criteriu este tipul peretelui. GW40606PM este destinat montajului încastrat în gips-carton și pereți ușori. Pentru zidărie există varianta distinctă GW40606.

Al doilea criteriu este capacitatea modulară. Tabloul oferă 24 de module în configurație 12 × 2, astfel că aparatura prevăzută trebuie să se încadreze în acest spațiu.

Trebuie verificate și dimensiunile exterioare de 330 × 420 × 85 mm, în special atunci când locașul este deja pregătit. Gradul IP40 și tipul de panou frontal trebuie, de asemenea, să corespundă cerințelor instalației.

Erori frecvente

Confundarea GW40606PM cu GW40606. GW40606PM este varianta pentru gips-carton și pereți ușori, în timp ce GW40606 este destinată montajului încastrat în zidărie.

Echivalarea celor 24 de module cu 24 de circuite. Capacitatea de 24 de module exprimă spațiul disponibil pe șinele DIN. Numărul efectiv de aparate depinde de lățimea modulară a fiecăruia.

Alegerea tabloului doar după dimensiuni. GW40606PM trebuie selectat și după tipul peretelui, capacitatea 12 × 2 și gradul de protecție IP40.

Întrebări frecvente

Tabloul GEWISS GW40606PM este pentru gips-carton?

Tabloul electric GEWISS GW40606PM este conceput pentru montaj încastrat în pereți din gips-carton și alte structuri ușoare, în cadrul gamei Green Wall.

Cum sunt dispuse cele 24 de module?

Tabloul electric 24 module GEWISS GW40606PM are două rânduri a câte 12 module EN 50022, în configurație 12 × 2.

Care este diferența dintre GW40606PM și GW40606?

GW40606PM este varianta Green Wall pentru gips-carton și pereți ușori. GW40606 are aceeași capacitate de 24 de module, dar este destinat montajului încastrat în pereți din zidărie.

Ce dimensiuni are tabloul GW40606PM?

Tabloul electric GEWISS GW40606PM are dimensiuni exterioare de 330 × 420 × 85 mm și o putere disipabilă declarată de 37W.

GW40606PM are protecție IP40?

Tabloul electric GEWISS GW40606PM are grad de protecție IP40. Dacă instalația necesită protecție la apă, trebuie verificată o variantă cu un grad IP corespunzător.
