Tablou electric 36 module GEWISS GW40049 montaj aparent IP40

Tabloul electric 36 module GEWISS GW40049 este un model pentru montaj aparent, cu 36 de module EN 50022 dispuse pe două rânduri a câte 18. Carcasa albă RAL 9016 are grad de protecție IP40, rezistență mecanică IK08 și ușă transparentă fumurie. Dimensiunile exterioare sunt de 40x40x13cm, iar cadrul detașabil permite efectuarea operațiunilor de cablare în afara carcasei. Modelul face parte din gama GEWISS 40 CD.

36 de module dispuse pe două rânduri

GW40049 oferă 36 de module EN 50022 în configurație 18x2. Cele două rânduri asigură câte 18 poziții modulare și permit organizarea aparatajului într-un format mai generos decât variantele de 12 sau 24 de module.

Capacitatea de 36 de module nu trebuie interpretată automat ca 36 de circuite. Unele dispozitive ocupă un singur modul, iar altele două sau mai multe poziții. Spațiul necesar se stabilește după lățimea modulară totală a întrerupătoarelor automate, dispozitivelor diferențiale și a celorlalte aparate prevăzute în configurație.

Dacă aparatura planificată depășește cele două rânduri a câte 18 module, gama 40 CD include și carcase cu o capacitate mai mare. Alegerea unei dimensiuni suficiente de la început evită o configurație în care spațiul modular disponibil este consumat integral.

Montaj aparent și dimensiuni de 40x40x13cm

Tabloul electric GEWISS GW40049 este destinat montajului aparent. Carcasa rămâne la suprafața peretelui și nu trebuie confundată cu un tablou proiectat pentru montaj încastrat.

Dimensiunile exterioare sunt de 400 mm lățime, 400 mm înălțime și 130 mm adâncime. Aceste valori trebuie verificate separat de capacitatea modulară, mai ales atunci când spațiul disponibil pe perete este limitat.

GW40049 este prevăzut cu cadru detașabil. GEWISS indică această construcție pentru realizarea operațiunilor de cablare în afara carcasei, ceea ce permite separarea etapei de echipare de corpul tabloului montat la poziție.

Grad de protecție IP40 și rezistență mecanică IK08

Tabloul electric 36 module GEWISS GW40049 are grad de protecție IP40. Prima cifră indică protecția împotriva pătrunderii corpurilor solide cu dimensiuni de cel puțin 1 mm. Cifra finală 0 înseamnă că această clasificare nu declară protecție împotriva pătrunderii apei.

IP40 trebuie corelat cu condițiile reale din locul de montaj. Dacă instalația necesită protecție la apă, GW40049 nu trebuie tratat ca echivalentul unei carcase cu un grad IP superior.

Rezistența mecanică este IK08. Gradul IK descrie rezistența carcasei la impact mecanic și este independent de clasificarea IP. Un tablou poate avea o rezistență mecanică ridicată fără ca aceasta să însemne automat o protecție mai mare împotriva apei.

Ușă transparentă fumurie și carcasă albă

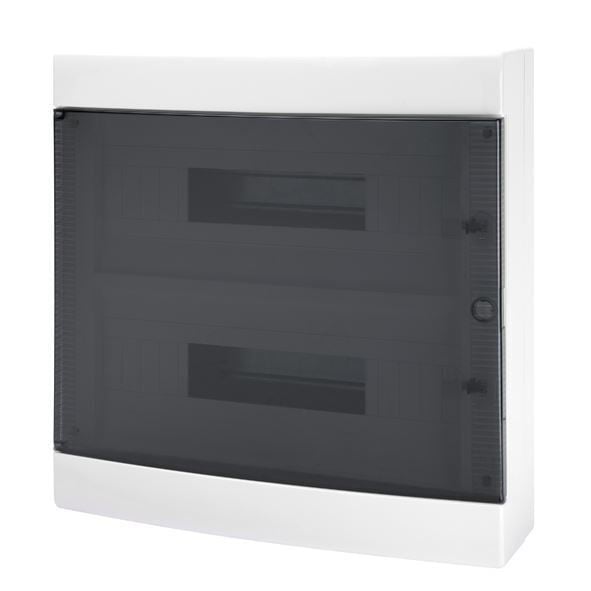

GW40049 are carcasă albă RAL 9016 și ușă transparentă fumurie. Ușa permite vizualizarea aparatajului din interior și păstrează aspectul specific gamei decorative 40 CD.

Gama include și variante cu alte configurații ale ușii, astfel că tipul acesteia trebuie verificat atunci când se înlocuiește un tablou existent. Pentru GW40049, versiunea confirmată este cea cu ușă transparentă fumurie.

Sistemul 40 CD utilizează deschiderea și închiderea de tip PUSH. Acest detaliu face parte din construcția gamei și oferă acces frontal la aparatura modulară instalată în carcasă.

125A, 400V și putere disipabilă de 45W

Tabloul GEWISS GW40049 are curent nominal de 125A și tensiune nominală de 400V. Tensiunea de izolație declarată este de 750V, iar puterea disipabilă este de 45W.

Acești parametri caracterizează carcasa și configurația tabloului. Ei nu înlocuiesc valorile nominale ale întrerupătoarelor automate, dispozitivelor diferențiale sau ale altor aparate montate în interior, care trebuie alese separat în funcție de instalație.

Clasa de izolație este II conform IEC 61140. Materialul este fără halogeni conform EN 60754-2. Pentru material sunt declarate 650 °C la testul cu fir incandescent și 70 °C la testul de termo-presiune cu bilă.

Valorile de 650 °C și 70 °C sunt parametri de testare și nu reprezintă temperaturi normale de funcționare. Intervalul de temperatură de funcționare declarat separat pentru GW40049 este de la -25 °C la +60 °C.

GW40049 sau GW40049BS?

GW40049 nu trebuie confundat cu GW40049BS. Cele două variante au același format de 36 module, aceleași dimensiuni de 40x40x13cm și aceeași protecție IP40, dar GW40049BS este versiunea echipată cu blocuri terminale de 80A IP20.

Pentru GW40049, producătorul indică posibilitatea instalării blocurilor terminale compatibile, cu un maximum de două blocuri pentru câte 18 module. Dacă se dorește varianta în care blocurile terminale sunt deja parte din echipare, codul complet trebuie verificat înainte de comandă.

Această diferență este importantă deoarece modelele sunt foarte apropiate ca denumire și aspect. Sufixul BS nu trebuie ignorat atunci când echiparea cu blocuri terminale este relevantă pentru configurație.

Integrarea în gama de tablouri GEWISS

GW40049 face parte din gama 40 CD de carcase decorative pentru distribuție electrică. Pentru alte capacități și configurații poate fi consultată selecția de tablouri electrice GEWISS. Pentru comparația cu alte carcase nemetalice este disponibilă și categoria de tablouri din plastic.

Atunci când configurația trebuie extinsă sau redusă, capacitatea modulară, dimensiunile, tipul de montaj și gradul IP trebuie evaluate împreună. O carcasă din aceeași gamă nu este automat echivalentă dacă unul dintre aceste elemente diferă.

Ce trebuie verificat înainte de alegere?

În primul rând, trebuie calculat necesarul modular. GW40049 oferă 36 de module în configurație 18x2. Aparatura prevăzută trebuie să se încadreze în acest spațiu, inclusiv dispozitivele care ocupă mai mult de un modul.

Tipul de montaj este al doilea criteriu. GW40049 este destinat montajului aparent. Dacă proiectul necesită integrarea carcasei în perete, trebuie aleasă o variantă concepută pentru montaj încastrat.

Gradul IP40 trebuie verificat în raport cu mediul de instalare, iar dimensiunile de 40x40x13cm trebuie raportate la spațiul fizic disponibil. Dacă sunt necesare blocuri terminale incluse din fabrică, trebuie verificată separat varianta GW40049BS.

Erori frecvente

Confundarea celor 36 de module cu 36 de circuite. GW40049 oferă 36 de poziții modulare. Numărul efectiv de aparate și circuite depinde de lățimea fiecărui dispozitiv instalat.

Interpretarea IP40 ca protecție la apă. Tabloul electric GEWISS GW40049 nu are prin IP40 o clasificare declarată pentru protecția împotriva pătrunderii apei.

Confundarea GW40049 cu GW40049BS. GW40049BS este varianta echipată cu blocuri terminale de 80A IP20. GW40049 trebuie tratat ca produs distinct.

Alegerea unei variante încastrate în locul celei aparente. GW40049 este construit pentru montaj aparent, iar tipul de montaj trebuie stabilit înainte de selectarea carcasei.

Întrebări frecvente

Câte module are tabloul electric GEWISS GW40049?

Tabloul electric GEWISS GW40049 oferă 36 de module EN 50022, dispuse pe două rânduri a câte 18 module.

GW40049 este pentru montaj aparent?

Tabloul electric GEWISS GW40049 este destinat montajului aparent și are dimensiuni exterioare de 40x40x13cm.

Care este diferența dintre GW40049 și GW40049BS?

GW40049 este varianta de 36 module pregătită pentru utilizarea blocurilor terminale compatibile, în timp ce GW40049BS este versiunea echipată cu blocuri terminale de 80A IP20.

Ce protecție are tabloul GW40049?

Tabloul electric GEWISS GW40049 are grad de protecție IP40 și rezistență mecanică IK08. IP40 nu declară protecție împotriva pătrunderii apei.

Ce tip de ușă are GW40049?

Tabloul electric GEWISS GW40049 are ușă transparentă fumurie și carcasă albă RAL 9016.
