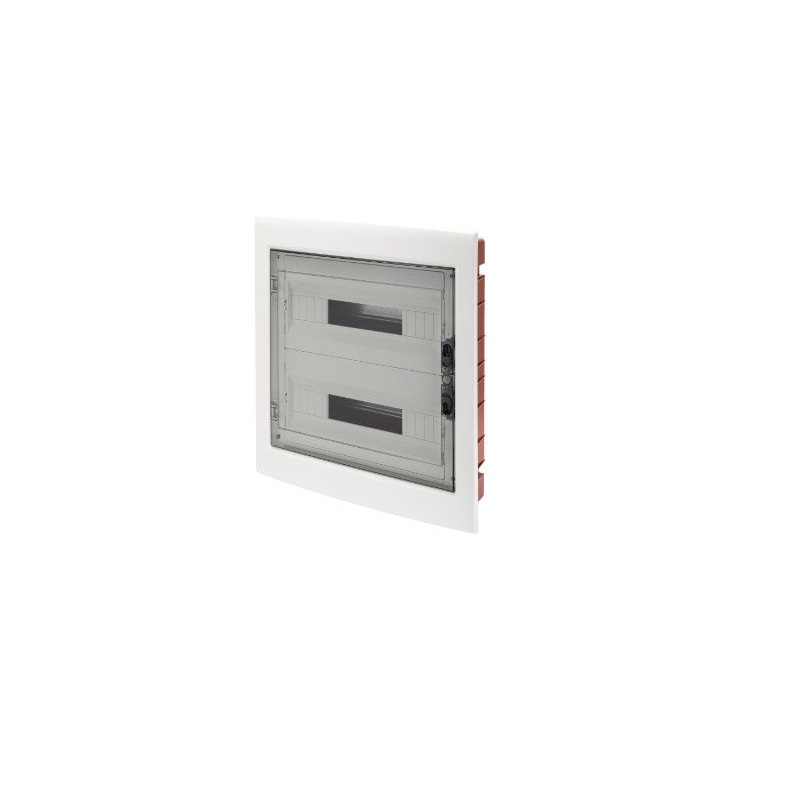

Tablou electric 36 module GEWISS 40 CDI GW40609 incastrat IP40 usa fumurie

Tabloul electric 36 module GEWISS 40 CDI GW40609 este o carcasă pentru montaj încastrat în perete din cărămidă, cu grad de protecție IP40 și ușă transparentă fumurie. Oferă 36 module EN 50022 dispuse pe două rânduri de câte 18 module și are dimensiuni exterioare de 465x505x85mm. Carcasa este albă RAL 9016, are rezistență mecanică IK08 și clasa de izolație II. Configurația este potrivită atunci când instalația necesită o capacitate modulară generoasă într-un tablou încastrat, iar spațiul disponibil trebuie verificat înainte de montaj.

36 module dispuse pe două rânduri de câte 18

Tabloul electric 36 module GEWISS GW40609 pune la dispoziție 36 poziții modulare conform EN 50022, organizate 18x2. Această dispunere trebuie luată în calcul atunci când sunt planificate siguranțele automate, dispozitivele diferențiale și celelalte aparate modulare care vor fi integrate în tablou.

Capacitatea de 36 module nu înseamnă că produsul include aparataj electric. GW40609 este carcasa tabloului, iar dispozitivele de protecție și comandă se aleg separat. Numărul total de module ocupate de acestea trebuie calculat înainte de selectarea carcasei, astfel încât configurația finală să se încadreze în cele două rânduri disponibile.

Pentru un proiect în care sunt necesare mai puține poziții, o variantă cu 24 sau 18 module poate ocupa mai puțin spațiu. Dacă aparatajul depășește 36 module, este necesară o carcasă mai mare. Capacitatea trebuie aleasă după configurația reală a instalației, nu doar după dimensiunea exterioară a tabloului.

Montaj încastrat în perete din cărămidă

Tabloul electric GEWISS GW40609 este destinat montajului încastrat în perete din cărămidă. Tipul de instalare îl diferențiază de variantele aparente din aceeași familie, chiar dacă acestea pot avea același număr de module și un aspect apropiat.

Dimensiunile exterioare sunt de 465x505x85mm. Aceste valori trebuie comparate cu spațiul disponibil înainte de alegerea produsului. Adâncimea de 85mm, lățimea de 465mm și înălțimea de 505mm oferă un reper concret pentru identificarea variantei GW40609 și pentru diferențierea acesteia de modelele 40 CDI cu alte capacități.

Pentru alte dimensiuni și configurații pot fi consultate tablourile electrice GEWISS. Dacă este necesară compararea mai multor familii și tipuri de montaj, categoria de tablouri electrice permite alegerea unei carcase potrivite configurației proiectului.

Protecție IP40 și rezistență mecanică IK08

Tabloul electric 36 module GEWISS GW40609 are grad de protecție IP40 și rezistență mecanică IK08. Aceste caracteristici trebuie evaluate în raport cu mediul concret în care va fi instalată carcasa. Apartenența la gama 40 CDI nu înseamnă că toate variantele au aceeași capacitate, aceleași dimensiuni sau același mod de instalare.

Clasa de izolație este II conform IEC 61140. Materialul carcasei este fără halogeni conform EN 60754-2. Pentru comportamentul materialului sunt declarate un test la fir incandescent de 650°C și un test de termopresiune cu bilă la 70°C.

Temperatura de funcționare este cuprinsă între -15°C și +60°C. Intervalul completează criteriile de selecție atunci când tabloul este montat într-un spațiu cu condiții termice care trebuie verificate înainte de instalare.

Ușă transparentă fumurie și carcasă albă RAL 9016

GW40609 este prevăzut cu ușă transparentă fumurie și carcasă albă RAL 9016. Ușa permite observarea aparatajului montat în interior și diferențiază această variantă de modelele din aceeași familie care folosesc ușă opacă.

Pentru un proiect cu mai multe tablouri, codul GW40609 și configurația 18x2 sunt repere mai sigure decât alegerea numai după aspect. Variante apropiate vizual pot avea alt număr de module, alte dimensiuni sau alte componente incluse.

Parametri electrici și putere disipabilă

Pentru tabloul GEWISS GW40609 sunt declarate o tensiune nominală de 400V, un curent nominal de 125A și o tensiune de izolație de 750V. Aceste valori caracterizează carcasa și nu trebuie confundate cu parametrii nominali ai aparatelor care vor fi instalate în interior.

Puterea disipabilă declarată este de 52W. Aceasta reprezintă o caracteristică termică a carcasei și nu indică puterea totală a consumatorilor conectați la circuitele instalației. Pentru configurația finală trebuie evaluate separat aparatajul ales și condițiile de funcționare ale ansamblului.

Pentru blocurile terminale, configurația maximă instalabilă este de 2x18 module. Acest format corespunde structurii tabloului cu două rânduri de câte 18 module și trebuie avut în vedere dacă proiectul include reglete de borne compatibile.

Când alegi tabloul GEWISS GW40609

Tabloul electric 36 module GEWISS GW40609 este relevant atunci când instalația necesită o carcasă încastrată, cu 36 module dispuse 18x2, grad de protecție IP40 și ușă transparentă fumurie. Dimensiunile de 465x505x85mm permit verificarea concretă a spațiului necesar înainte de instalare.

Modelul trebuie diferențiat și de alte variante GEWISS de 36 module. De exemplu, codurile cu sufix suplimentar pot avea o echipare diferită, chiar dacă păstrează aceeași capacitate modulară. Codul GW40609 trebuie urmărit atunci când se dorește exact această carcasă 40 CDI, fără a transfera automat caracteristici de la variante apropiate.

Pentru alte produse ale aceluiași producător poate fi consultată pagina GEWISS.

Erori frecvente

Considerarea GEWISS GW40609 drept tablou deja echipat

Tabloul electric GEWISS GW40609 este o carcasă pentru 36 module. Siguranțele automate, dispozitivele diferențiale și celelalte aparate modulare se aleg separat și nu trebuie considerate incluse.

Confundarea celor 36 module cu un singur rând

GEWISS GW40609 are 36 module dispuse 18x2, adică două rânduri de câte 18 module. Această structură trebuie luată în calcul la organizarea aparatajului în interior.

Alegerea doar după cele 36 module

Capacitatea modulară nu este singurul criteriu. GW40609 este pentru montaj încastrat în perete din cărămidă, are IP40, IK08, ușă transparentă fumurie și dimensiuni de 465x505x85mm.

Interpretarea celor 52W ca putere disponibilă pentru circuite

Valoarea de 52W reprezintă puterea disipabilă declarată pentru carcasa GEWISS GW40609. Nu reprezintă puterea consumatorilor alimentați prin tabloul electric.

Întrebări frecvente

Câte module are tabloul electric GEWISS GW40609?

Tabloul electric GEWISS GW40609 are 36 module EN 50022 dispuse pe două rânduri de câte 18 module.

GEWISS GW40609 este pentru montaj aparent sau încastrat?

Tabloul electric GEWISS GW40609 este destinat montajului încastrat în perete din cărămidă.

Ce dimensiuni are tabloul GEWISS GW40609?

Tabloul electric 36 module GEWISS GW40609 are dimensiuni exterioare de 465x505x85mm.

Ce grad de protecție are GEWISS GW40609?

Tabloul GEWISS GW40609 are grad de protecție IP40, rezistență mecanică IK08 și clasa de izolație II conform IEC 61140.

Tabloul GEWISS GW40609 include siguranțe automate?

GEWISS GW40609 este o carcasă pentru aparataj modular și nu este o configurație preechipată cu siguranțe automate. Dispozitivele necesare instalației se selectează separat.
