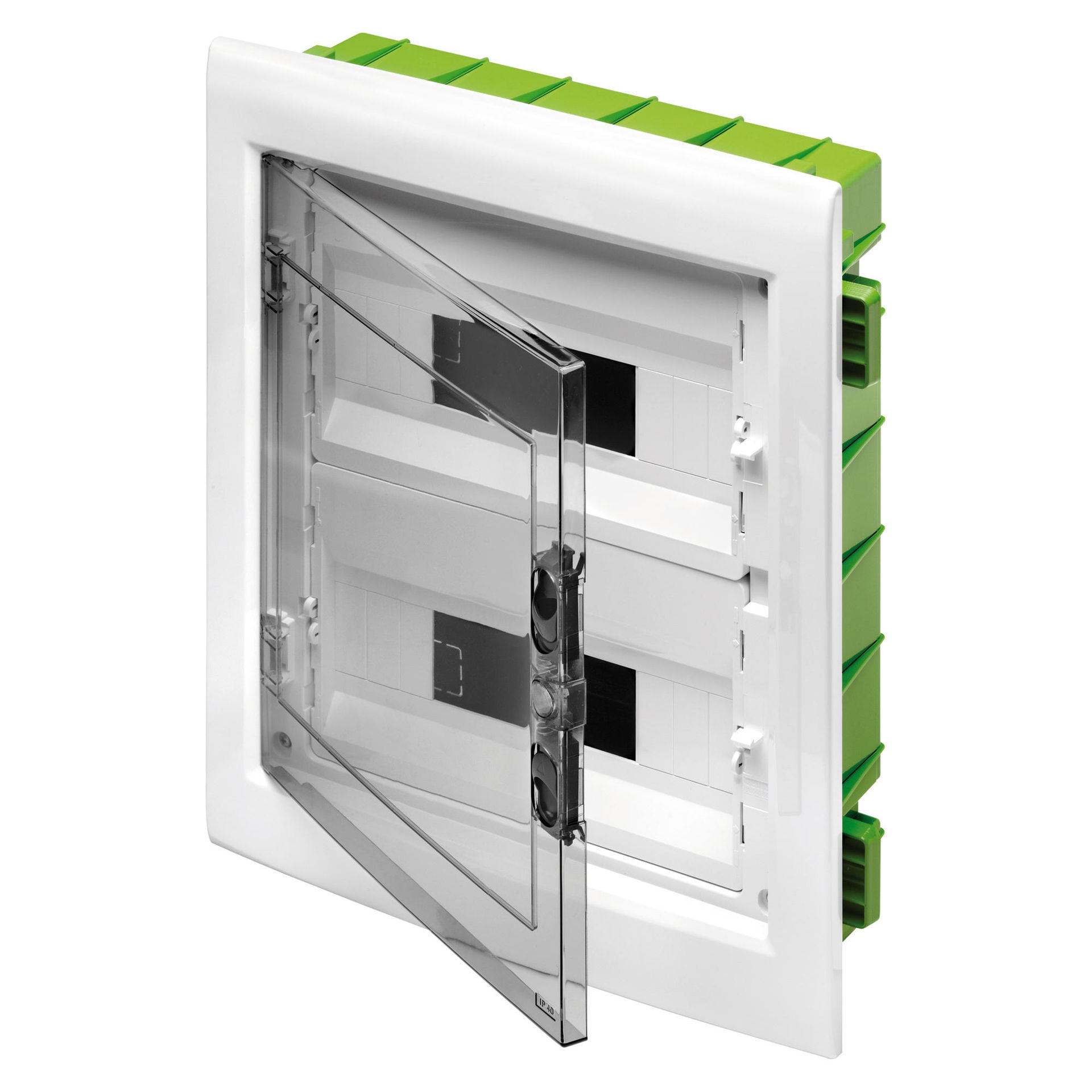

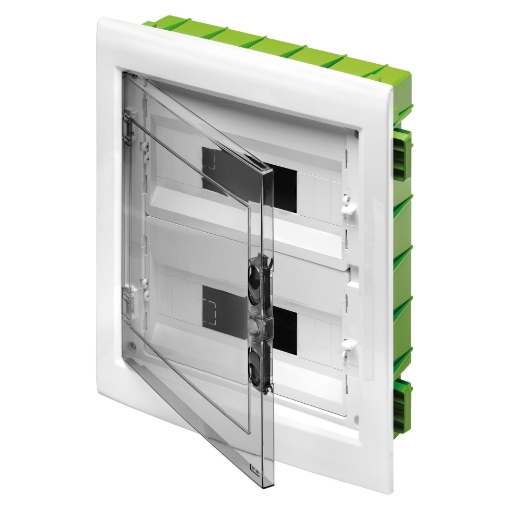

Tablou electric 36 module GEWISS GW40609PM incastrat rigips IP40

Tabloul electric 36 module GEWISS GW40609PM este un model pentru montaj încastrat în pereți din gips-carton și pereți ușori, din gama Green Wall. Oferă 36 de module EN 50022 dispuse pe două rânduri a câte 18, grad de protecție IP40, panou cu fereastră fumurie și cadru extractibil. Carcasa este realizată din tehnopolimer fără halogen, are dimensiuni exterioare de 465x505x85mm și o putere disipabilă declarată de 52W.

36 de module dispuse pe două rânduri a câte 18

GW40609PM oferă o capacitate de 36 de module în configurație 18x2. Cele două rânduri permit organizarea aparatajului modular pe șine DIN, iar formatul trebuie verificat în raport cu echipamentele prevăzute în tablou.

Cele 36 de module reprezintă spațiul modular disponibil, nu un număr fix de circuite. Un dispozitiv poate ocupa unul sau mai multe module, astfel că necesarul se stabilește prin însumarea lățimii modulare a aparatelor care vor forma configurația.

Față de varianta GW40606PM de 24 module, GW40609PM trece la două rânduri a câte 18 module și la un gabarit exterior mai mare. În gama Green Wall există și variante de 54 și 72 module pentru configurații care depășesc capacitatea acestui model.

Montaj încastrat în gips-carton și pereți ușori

Un criteriu esențial pentru GW40609PM este tipul peretelui. Produsul face parte din sistemul Green Wall, conceput de GEWISS pentru montaj încastrat în pereți din gips-carton și alte structuri ușoare. Placa posterioară este prevăzută cu urechi pentru fixarea pe structura metalică a peretelui.

Această destinație diferențiază GW40609PM de GW40609. Cele două modele au aceeași capacitate de 36 module și dimensiuni exterioare de 465x505x85mm, însă GW40609PM este varianta Green Wall pentru pereți ușori și gips-carton. Alegerea nu trebuie făcută numai după numărul de module sau dimensiunile tabloului.

Sufixul PM este, prin urmare, un reper important când se caută exact varianta pentru perete ușor. Codul complet GW40609PM elimină confuzia cu modelele apropiate din aceeași familie de tablouri GEWISS.

Panou cu fereastră fumurie și cadru extractibil

Tabloul electric GEWISS GW40609PM este prevăzut cu panou cu fereastră fumurie și cadru extractibil. Această configurație permite vizualizarea zonei cu aparataj prin fereastră și accesul frontal la interiorul tabloului.

Gewiss indică pentru această familie panouri cu ferestre care pot fi demontate și sigilate. Pentru GW40609PM, panoul cu fereastră fumurie face parte din identificarea variantei și trebuie diferențiat de tablourile cu alte tipuri de închidere frontală.

Cadrul extractibil și partea încastrată a tabloului îndeplinesc roluri diferite în ansamblu. De aceea, când se înlocuiește un tablou existent sau se urmărește continuitatea unei configurații Green Wall, codul produsului este mai relevant decât asemănarea vizuală dintre panourile frontale.

Dimensiuni de 465x505x85mm

GW40609PM are dimensiuni exterioare de 465x505x85mm. Aceste valori trebuie verificate separat de capacitatea modulară, în special când locașul din peretele de gips-carton este deja stabilit.

Gabaritul mai mare față de varianta de 24 module este consecința configurației de 36 module dispuse 18x2. Un tablou cu același număr de rânduri, dar cu 12 module pe rând, nu are automat aceleași dimensiuni.

Producătorul declară pentru GW40609PM o putere disipabilă de 52W. Aceasta este o caracteristică tehnică a tabloului și nu reprezintă puterea instalației sau suma puterilor circuitelor conectate.

Grad de protecție IP40

Tabloul electric 36 module GEWISS GW40609PM are grad de protecție IP40. Prima cifră indică protecția împotriva accesului corpurilor solide cu dimensiuni de cel puțin 1 mm, iar cifra 0 nu declară protecție împotriva pătrunderii apei.

IP40 trebuie verificat în raport cu cerințele locului de instalare. Dacă proiectul impune protecție la apă sau un grad IP superior, este necesar un tablou proiectat și clasificat pentru condițiile respective. Numărul de module și montajul încastrat nu compensează un grad IP nepotrivit aplicației.

Carcasă Green Wall din tehnopolimer fără halogen

Sistemul Green Wall este realizat din tehnopolimer fără halogen. Pentru cutia verde cu montaj încastrat, GEWISS declară GWT 850 °C conform EN 60695-2-11.

Valoarea de 850 °C se referă la testul cu fir incandescent aplicat materialului și nu reprezintă temperatura normală de utilizare a tabloului. Este important ca această valoare să fie interpretată ca parametru de testare, nu ca limită termică de exploatare.

GEWISS clasifică această carcasă drept tip H conform EN 60670-1 și tip Ha conform IEC 60670-1. Aceste informații completează identificarea tehnică a variantei Green Wall.

Posibilitate de modularitate verticală

Pentru GW40609PM, producătorul prevede modularitate verticală prin utilizarea elementului de îmbinare GW40425. Aceeași soluție este indicată pentru modelele GW40606PM, GW40610PM și GW40611PM din familia Green Wall.

Elementul GW40425 este un accesoriu separat și nu trebuie considerat inclus automat cu tabloul. Posibilitatea de asociere este relevantă când configurația proiectului presupune utilizarea mai multor carcase compatibile din aceeași familie.

Ce trebuie verificat înainte de alegere?

Primul criteriu este tipul peretelui. GW40609PM este destinat montajului încastrat în pereți din gips-carton și pereți ușori. Dacă suportul constructiv este diferit, trebuie verificată varianta GEWISS destinată acelui tip de montaj.

Al doilea criteriu este capacitatea. Modelul oferă 36 module dispuse 18x2. Necesarul real trebuie calculat după spațiul ocupat de aparatele modulare, nu doar după numărul de circuite prevăzut.

Dimensiunile de 465x505x85mm sunt importante atunci când spațiul de montaj este deja definit. În plus, trebuie verificat dacă gradul IP40 corespunde condițiilor din zona în care va fi instalat tabloul.

GW40609PM trebuie diferențiat și de GW40609. Codurile sunt apropiate, iar ambele variante au 36 module, însă sufixul PM identifică modelul Green Wall pentru gips-carton și pereți ușori.

Erori frecvente

Confundarea GW40609PM cu GW40609. GW40609PM este varianta Green Wall pentru montaj încastrat în gips-carton și pereți ușori. Numărul identic de module nu face cele două produse echivalente.

Considerarea celor 36 module drept 36 de circuite. Capacitatea exprimă spațiul disponibil pentru aparataj modular. Numărul de circuite depinde de configurația și lățimea dispozitivelor instalate.

Alegerea numai după dimensiunile exterioare. Gabaritul de 465x505x85mm trebuie verificat împreună cu tipul peretelui, configurația 18x2 și gradul IP40.

Întrebări frecvente

Tabloul electric GEWISS GW40609PM este pentru gips-carton?

Da. Tabloul electric GEWISS GW40609PM face parte din gama Green Wall și este destinat montajului încastrat în pereți din gips-carton și alte structuri ușoare.

Cum sunt dispuse cele 36 module ale GW40609PM?

Tabloul electric GEWISS GW40609PM are 36 module EN 50022, dispuse pe două rânduri a câte 18 module, în configurație 18x2.

Ce dimensiuni are tabloul GW40609PM?

Tabloul electric 36 module GEWISS GW40609PM are dimensiuni exterioare de 465x505x85mm și o putere disipabilă declarată de 52W.

GW40609PM are protecție IP40?

Da. Tabloul GEWISS GW40609PM are grad de protecție IP40. Această clasificare nu declară protecție împotriva pătrunderii apei.

Care este diferența dintre GW40609PM și GW40609?

GW40609PM este varianta Green Wall concepută pentru montaj încastrat în pereți din gips-carton și pereți ușori. GW40609 este un produs distinct, chiar dacă are aceeași capacitate de 36 module și același gabarit exterior.
