Tablou electric 54 module GEWISS GW40051 montaj aparent IP40

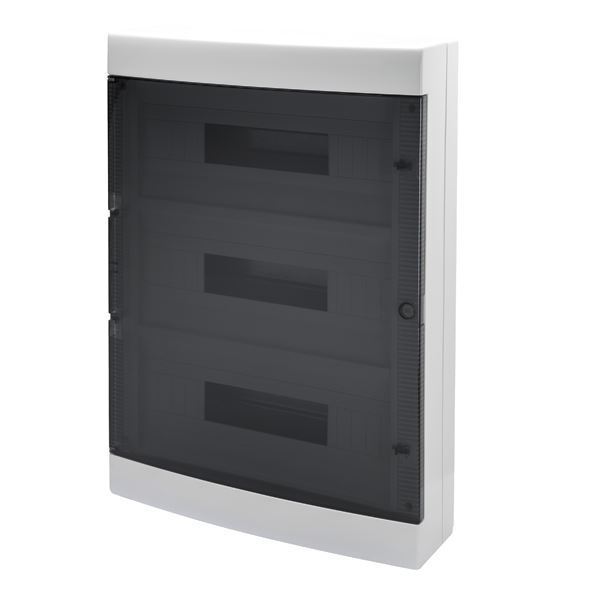

Tabloul electric 54 module GEWISS GW40051 este destinat montajului aparent și oferă 54 de module EN 50022 dispuse pe 3 rânduri a câte 18. Face parte din gama 40 CD și are carcasă albă RAL 9016, ușă transparentă fumurie, protecție IP40 și rezistență mecanică IK08. Dimensiunile exterioare sunt de 40x55x13cm, iar cadrul detașabil permite pregătirea cablării în afara carcasei înainte de montarea ansamblului.

54 de module dispuse pe 3 rânduri

GW40051 oferă o capacitate de 54 de module în configurație 18x3. Cele trei rânduri permit distribuirea aparatajului modular pe câte 18 poziții EN 50022 și oferă mai mult spațiu decât variantele de 24 sau 36 de module din aceeași familie.

Cele 54 de module reprezintă capacitatea disponibilă pentru aparataj și nu trebuie interpretate automat ca 54 de circuite. Un întrerupător automat poate ocupa un modul, în timp ce alte dispozitive pot necesita două sau mai multe poziții. Spațiul necesar se stabilește după lățimea modulară totală a echipamentelor care vor fi instalate.

Pentru o configurație apropiată de limita de 54 de module, este util să fie luate în calcul toate aparatele prevăzute în tablou, nu doar numărul circuitelor. Astfel se poate verifica din timp dacă formatul 18x3 oferă capacitatea necesară sau dacă este nevoie de o carcasă mai mare.

Montaj aparent și gabarit de 40x55x13cm

Tabloul electric GEWISS GW40051 este conceput pentru montaj aparent. Carcasa rămâne la suprafața peretelui și nu trebuie confundată cu variantele destinate montajului încastrat.

Dimensiunile exterioare sunt de 400 mm lățime, 550 mm înălțime și 130 mm adâncime. Gabaritul trebuie verificat separat de capacitatea modulară, mai ales atunci când spațiul disponibil pentru instalare este limitat.

GW40051 are cadru detașabil. GEWISS prevede această construcție pentru realizarea operațiunilor de cablare în afara carcasei, o caracteristică utilă în cazul unui tablou de 54 de module în care sunt instalate mai multe rânduri de aparataj.

Protecție IP40 și rezistență mecanică IK08

Gradul de protecție al tabloului GEWISS GW40051 este IP40. Prima cifră indică protecția împotriva pătrunderii corpurilor solide cu dimensiuni de cel puțin 1 mm. Cifra finală 0 arată că această clasificare nu declară protecție împotriva pătrunderii apei.

IP40 trebuie corelat cu condițiile spațiului în care va fi instalat tabloul. Dacă aplicația necesită protecție la apă, este necesară o carcasă cu un grad IP corespunzător acelei cerințe.

Rezistența mecanică este IK08. Gradul IK descrie comportamentul carcasei la impact mecanic și este independent de gradul IP, astfel că cele două valori trebuie evaluate separat.

Ușă transparentă fumurie și carcasă albă

GW40051 are carcasă albă RAL 9016 și ușă transparentă fumurie. Ușa permite observarea aparatajului din interior fără deschiderea tabloului și păstrează configurația vizuală specifică acestei variante 40 CD.

În gama 40 CD există și versiuni cu alte tipuri de ușă. Pentru înlocuirea unui tablou existent sau pentru păstrarea aceleiași configurații, codul GW40051 confirmă varianta cu 54 de module și ușă transparentă fumurie.

125A, 400V și putere disipabilă de 63W

Tabloul electric GEWISS GW40051 are curent nominal de 125A, tensiune nominală de 400V și tensiune de izolație de 750V. Puterea disipabilă declarată pentru carcasă este de 63W.

Acești parametri caracterizează tabloul și nu înlocuiesc valorile nominale ale întrerupătoarelor automate, protecțiilor diferențiale sau ale celorlalte dispozitive instalate în interior. Fiecare aparat trebuie selectat în funcție de rolul său în instalație.

Clasa de izolație este II conform IEC 61140. Materialul este fără halogeni conform EN 60754-2. Temperatura de funcționare declarată pentru GW40051 este cuprinsă între -25 °C și +60 °C.

Pregătit pentru instalarea blocurilor terminale

GW40051 este pregătit pentru instalarea blocurilor terminale compatibile din gama 40 CD. Producătorul indică maximum două blocuri terminale pentru câte 18 module. Blocurile terminale nu trebuie presupuse ca fiind incluse în această variantă.

Această diferență contează deoarece există și versiuni apropiate ca denumire care sunt livrate cu blocuri terminale. Verificarea codului complet evită confundarea tabloului GW40051 cu o variantă echipată din fabrică.

Pentru alte capacități și configurații poate fi consultată gama de tablouri electrice GEWISS. Pentru alte carcase nemetalice este disponibilă și categoria de tablouri din plastic.

Ce trebuie verificat înainte de alegere?

Primul criteriu este capacitatea modulară. GW40051 oferă 54 de module în configurație 18x3, iar aparatura prevăzută trebuie să se încadreze în acest spațiu.

Al doilea criteriu este tipul de montaj. GW40051 este un tablou aparent. Dacă instalația necesită o carcasă integrată în perete, trebuie aleasă o variantă destinată explicit montajului încastrat.

Trebuie verificate și gabaritul de 40x55x13cm și gradul IP40. Dacă spațiul disponibil este mai mic sau condițiile de instalare necesită protecție împotriva apei, această variantă nu corespunde acelei cerințe.

Erori frecvente

Confundarea celor 54 de module cu 54 de circuite. GW40051 oferă 54 de poziții modulare. Numărul efectiv de aparate și circuite depinde de lățimea dispozitivelor instalate.

Interpretarea IP40 ca protecție la apă. Gradul IP40 al tabloului GW40051 nu declară protecție împotriva pătrunderii apei. Condițiile locului de instalare trebuie verificate înainte de alegere.

Presupunerea că blocurile terminale sunt incluse. GW40051 este pregătit pentru instalarea unor blocuri terminale compatibile, dar acestea nu trebuie confundate cu echiparea standard a produsului.

Întrebări frecvente

Câte module are tabloul electric GEWISS GW40051?

Tabloul electric GEWISS GW40051 are 54 de module EN 50022 dispuse pe 3 rânduri a câte 18 module.

GW40051 este pentru montaj aparent?

Tabloul electric GEWISS GW40051 este conceput pentru montaj aparent și are dimensiuni exterioare de 40x55x13cm.

Ce protecție are tabloul GW40051?

Tabloul electric GEWISS GW40051 are grad de protecție IP40 și rezistență mecanică IK08. IP40 nu declară protecție împotriva pătrunderii apei.

Ce tip de ușă are GW40051?

Tabloul electric GEWISS GW40051 are ușă transparentă fumurie și carcasă albă RAL 9016.

Blocurile terminale sunt incluse cu GW40051?

Tabloul electric GEWISS GW40051 este pregătit pentru instalarea blocurilor terminale compatibile. Varianta standard GW40051 nu trebuie considerată echipată implicit cu aceste blocuri.
