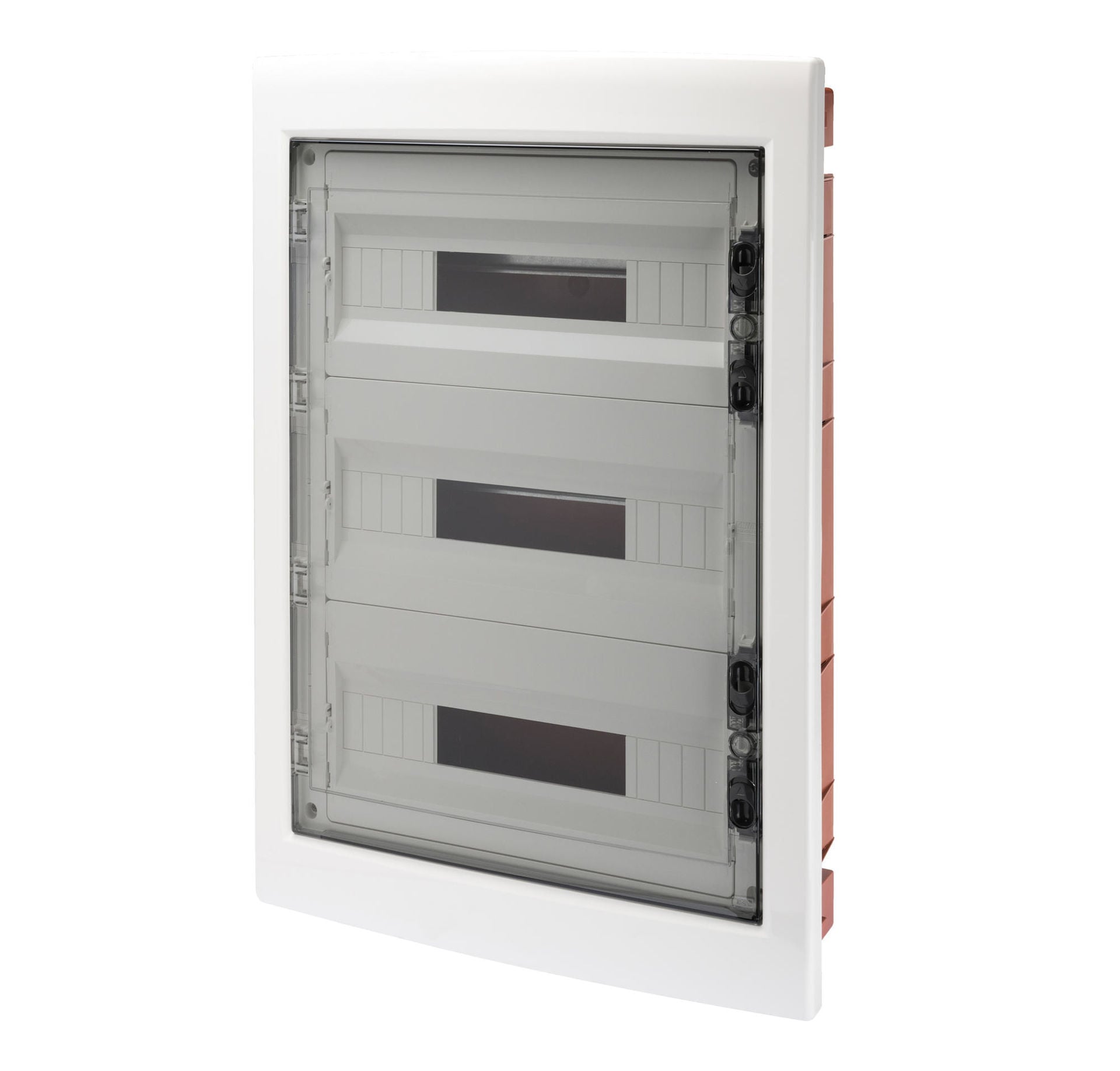

Tablou electric 54 module GEWISS 40 CDI GW40610 incastrat IP40 cu usa fumurie

Tabloul electric 54 module GEWISS 40 CDI GW40610 este o carcasă pentru montaj încastrat în perete din cărămidă, cu grad de protecție IP40 și ușă transparentă fumurie. Oferă 54 module EN 50022 dispuse pe trei rânduri de câte 18 module și are dimensiuni exterioare de 465x680x95mm. Carcasa este albă RAL 9016, are rezistență mecanică IK08 și clasa de izolație II. Capacitatea mare îl face relevant pentru configurațiile care necesită mai multe aparate modulare într-un singur tablou încastrat.

54 module dispuse pe trei rânduri de câte 18

Tabloul electric 54 module GEWISS GW40610 oferă o configurație 18x3. Cele trei rânduri permit organizarea aparatajului modular în limita celor 54 de poziții disponibile, iar numărul total de module trebuie calculat înainte de alegerea carcasei.

GW40610 este carcasa tabloului și nu un ansamblu preechipat cu 54 de siguranțe. Siguranțele automate, dispozitivele diferențiale și celelalte aparate necesare instalației se selectează separat. Capacitatea de 54 module indică spațiul disponibil pentru acestea.

Configurația 18x3 diferențiază modelul de variantele GEWISS 40 CDI cu 18, 24 sau 36 module. Dacă aparatajul proiectat necesită mai mult spațiu, trebuie verificată o carcasă cu o capacitate superioară. Dacă necesarul este semnificativ mai mic, o variantă mai compactă poate reduce dimensiunea totală a tabloului.

Montaj încastrat și dimensiuni de 465x680x95mm

Tabloul GEWISS GW40610 este destinat montajului încastrat în perete din cărămidă. Acest tip de instalare trebuie diferențiat de montajul aparent, chiar dacă există tablouri cu aceeași capacitate modulară și caracteristici apropiate.

Dimensiunile exterioare sunt de 465x680x95mm. Lățimea, înălțimea și adâncimea trebuie comparate cu spațiul disponibil pentru configurația prevăzută. Codul GW40610 și dimensiunile exacte sunt repere utile atunci când sunt evaluate mai multe variante din familia 40 CDI.

Pentru alte capacități pot fi consultate tablourile electrice GEWISS. Dacă proiectul necesită compararea mai multor familii și tipuri constructive, selecția de tablouri electrice oferă variante pentru configurații diferite.

Protecție IP40 și rezistență mecanică IK08

Tabloul electric 54 module GEWISS GW40610 are grad de protecție IP40 și rezistență mecanică IK08. Clasa de izolație este II conform IEC 61140. Aceste caracteristici trebuie evaluate împreună cu condițiile concrete ale spațiului în care va fi utilizată carcasa.

Materialul este fără halogeni conform EN 60754-2. Producătorul declară un test la fir incandescent de 650°C și un test de termopresiune cu bilă la 70°C. Temperatura de funcționare este cuprinsă între -15°C și +60°C.

GW40610 respectă standardele EN 60670-1, IEC 60670-24 și CEI 23-49. Aceste informații completează caracteristicile constructive ale carcasei, fără a înlocui verificarea capacității modulare și a tipului de montaj necesar instalației.

Ușă transparentă fumurie și carcasă albă

GW40610 are carcasă albă RAL 9016 și ușă transparentă fumurie. Ușa permite observarea aparatajului instalat în interior și diferențiază această variantă de carcasele 40 CDI prevăzute cu alte tipuri de uși.

Atunci când sunt comparate tablouri apropiate ca aspect, capacitatea modulară și codul produsului sunt criterii mai sigure decât culoarea. Pentru GW40610, combinația relevantă este 54 module 18x3, montaj încastrat, IP40 și dimensiuni de 465x680x95mm.

Parametri electrici și putere disipabilă

Pentru tabloul GEWISS GW40610 sunt declarate o tensiune nominală de 400V, un curent nominal de 125A și o tensiune de izolație de 750V. Aceste valori caracterizează carcasa și nu trebuie confundate cu parametrii siguranțelor automate sau ai celorlalte aparate care vor fi montate în interior.

Puterea disipabilă declarată este de 62W. Aceasta este o caracteristică termică a carcasei, nu puterea totală a consumatorilor conectați la circuitele tabloului.

Pentru blocurile terminale, configurația maximă instalabilă este de 3x18 module. Carcasa este furnizată cu măști pentru module și etichete pentru identificarea circuitelor, iar configurația finală a aparatajului se stabilește separat.

Ce verifici înainte de alegerea GW40610

Primul criteriu este capacitatea. GEWISS GW40610 oferă 54 module dispuse 18x3. Aparatajul proiectat trebuie să se încadreze în acest spațiu.

Al doilea criteriu este tipul de montaj. Modelul este pentru montaj încastrat în perete din cărămidă și nu trebuie confundat cu un tablou de 54 module pentru montaj aparent.

Gradul IP40 și dimensiunile de 465x680x95mm reprezintă alte criterii importante. Dacă mediul sau spațiul disponibil necesită alte caracteristici, trebuie evaluată o carcasă diferită.

Pentru alte carcase realizate pentru aparataj modular poate fi consultată și selecția de tablouri din plastic.

Erori frecvente

Considerarea GEWISS GW40610 drept tablou deja echipat

Tabloul electric GEWISS GW40610 este o carcasă cu o capacitate de 54 module. Aparatele modulare se selectează separat și nu trebuie considerate incluse în produs.

Confundarea configurației celor 54 module

GEWISS GW40610 are 54 module dispuse 18x3, adică trei rânduri de câte 18 module. Dispunerea trebuie luată în calcul la organizarea aparatajului.

Confundarea variantei încastrate cu un tablou aparent

GW40610 este destinat montajului încastrat în perete din cărămidă. Un model aparent de 54 module este o variantă constructivă diferită, chiar dacă are aceeași capacitate.

Interpretarea celor 62W ca putere disponibilă pentru circuite

Valoarea de 62W reprezintă puterea disipabilă a carcasei GEWISS GW40610. Nu reprezintă puterea consumatorilor alimentați prin circuitele tabloului.

Întrebări frecvente

Câte module are tabloul electric GEWISS GW40610?

Tabloul electric GEWISS GW40610 are 54 module EN 50022 dispuse pe trei rânduri de câte 18 module.

GEWISS GW40610 este pentru montaj aparent sau încastrat?

Tabloul electric GEWISS GW40610 este destinat montajului încastrat în perete din cărămidă.

Ce dimensiuni are tabloul GEWISS GW40610?

Tabloul electric 54 module GEWISS GW40610 are dimensiuni exterioare de 465x680x95mm.

Ce grad de protecție are GW40610?

Tabloul GEWISS GW40610 are grad de protecție IP40, rezistență mecanică IK08 și clasa de izolație II.

Tabloul GEWISS GW40610 include siguranțe automate?

GEWISS GW40610 este o carcasă pentru aparataj modular și nu este un tablou preechipat cu siguranțe automate. Dispozitivele necesare instalației se selectează separat.
