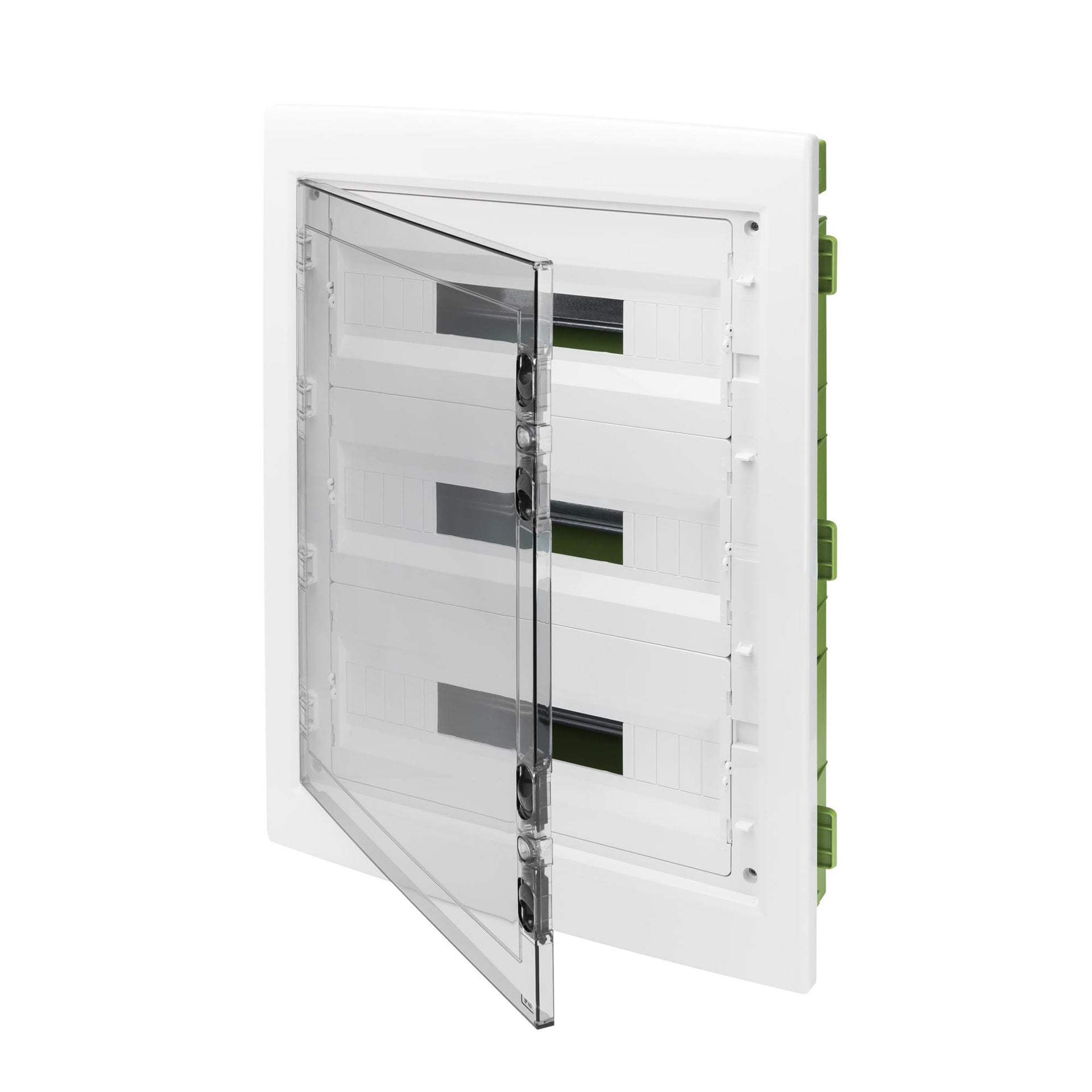

Tablou electric 54 module GEWISS GW40610PM incastrat IP40

Tabloul electric GEWISS 54 module GW40610PM este un model pentru montaj încastrat în pereți mobili și pereți din gips-carton, din gama Green Wall. Configurația oferă 54 de module EN 50022, dispuse pe 3 rânduri a câte 18 module, și include un panou cu fereastră transparentă fumurie și cadru extractibil. Gradul de protecție este IP40, iar dimensiunile exterioare sunt 465x680x95 mm. Aceste caracteristici îl recomandă pentru proiectele în care spațiul disponibil, tipul peretelui și capacitatea modulară trebuie stabilite înainte de alegerea tabloului.

54 de module organizate pe 3 rânduri

Tabloul electric GEWISS GW40610PM oferă o capacitate de 54 de module, organizate în format 18x3. Această structură permite distribuirea aparatajului modular pe trei rânduri distincte și oferă o capacitate mai mare decât variantele Green Wall de 12, 24 sau 36 de module.

Numărul total de module trebuie verificat înainte de achiziție în funcție de aparatele care urmează să fie integrate în tablou. Configurația de 54 de module nu trebuie confundată cu dimensiunea fizică a carcasei: pentru GW40610PM, gabaritul exterior este de 465 mm lățime, 680 mm înălțime și 95 mm adâncime.

Montaj încastrat pentru pereți mobili și gips-carton

Tabloul electric GEWISS 54 module GW40610PM este proiectat pentru montaj încastrat în pereți mobili și în pereți din gips-carton. Face parte din gama Green Wall, dezvoltată de GEWISS pentru acest tip de structură, iar placa posterioară este prevăzută cu elemente dedicate fixării pe structura metalică a pereților ușori.

Alegerea acestui model trebuie făcută numai dacă tipul de perete corespunde utilizării declarate pentru gama Green Wall. Dacă proiectul folosește zidărie tradițională sau solicită montaj aparent, este necesară o variantă de tablou destinată explicit acelui tip de instalare. Pentru alte configurații pot fi consultate tablourile electrice GEWISS.

Ușă transparentă fumurie și cadru extractibil

Tabloul GEWISS GW40610PM este echipat cu panou cu fereastră transparentă fumurie și cadru extractibil. Fereastra permite vizualizarea aparatajului din interior fără ca partea frontală să fie complet deschisă, iar cadrul extractibil face parte din configurația constructivă declarată pentru această variantă.

Această caracteristică trebuie verificată atunci când aspectul frontal al tabloului contează în proiect, deoarece în gama GEWISS există și alte variante de carcase sau tablouri cu configurații frontale diferite. Codul GW40610PM identifică explicit modelul Green Wall de 54 de module cu fereastră fumurie.

Grad de protecție IP40

Tabloul electric GEWISS GW40610PM are grad de protecție IP40. Această valoare trebuie comparată cu cerințele reale ale spațiului în care urmează să fie instalat tabloul și nu trebuie extrapolată la alte produse din gama Green Wall sau 40 CDI.

IP40 este o caracteristică a produsului exact și trebuie tratată împreună cu tipul de montaj, configurația de 54 de module și mediul prevăzut pentru instalare. Dacă proiectul cere un alt nivel de protecție, alegerea trebuie făcută după specificația corespunzătoare, nu doar după capacitatea modulară.

Dimensiuni și putere dispersabilă

Tabloul electric GEWISS 54 module GW40610PM are dimensiuni exterioare de 465x680x95 mm și o putere dispersabilă declarată de 62 W. Dimensiunile sunt importante pentru verificarea spațiului disponibil în perete, iar valoarea de 62 W face parte din datele tehnice ale carcasei și poate conta în proiectarea ansamblului.

Puterea dispersabilă nu reprezintă puterea consumată de tablou și nu trebuie confundată cu sarcina electrică a circuitelor instalate. Ea este un parametru tehnic al carcasei, relevant în evaluarea ansamblului conform documentației de proiectare și instrucțiunilor producătorului.

Construcție Green Wall fără halogeni

Gama GEWISS Green Wall este realizată din tehnopolimer fără halogeni și este destinată sistemelor de montaj încastrat pentru pereți din gips-carton și pereți ușori. Pentru cutia verde cu montaj încastrat, producătorul indică test GWT la 850 °C conform EN 60695-2-11.

Această informație este relevantă atunci când documentația proiectului solicită verificarea materialului și a caracteristicilor declarate pentru carcasa încastrată. Nu trebuie însă presupus că toate celelalte tablouri GEWISS au aceeași construcție sau aceeași valoare GWT; specificațiile se verifică pentru fiecare familie și cod în parte.

Când este potrivit tabloul GW40610PM

Tabloul electric GEWISS GW40610PM este potrivit atunci când proiectul cere un tablou încastrat pentru gips-carton sau pereți mobili, cu 54 de module dispuse pe trei rânduri, protecție IP40 și fereastră fumurie. Este important ca toate aceste criterii să corespundă proiectului, deoarece numărul de module singur nu identifică suficient varianta necesară.

Modelul nu trebuie ales pentru montaj aparent și nici pentru o structură de perete diferită doar pentru că are capacitatea modulară dorită. Dacă proiectul necesită o altă construcție, pot fi consultate și alte tablouri electrice sau gama de tablouri din plastic.

Erori frecvente

Confundarea modelului pentru gips-carton cu un tablou încastrat pentru zidărie

Tabloul electric GEWISS GW40610PM aparține gamei Green Wall și este destinat pereților mobili și din gips-carton. Un tablou încastrat pentru zidărie poate avea aceeași capacitate de 54 de module, dar o construcție și o destinație de montaj diferite.

Alegerea exclusiv după numărul de module

Capacitatea de 54 de module nu este suficientă pentru identificarea corectă a tabloului GEWISS GW40610PM. Trebuie verificate și tipul de montaj, dimensiunile, gradul IP și configurația frontală. Două tablouri de 54 de module pot fi destinate unor instalații diferite.

Confundarea puterii dispersabile cu puterea circuitelor

Valoarea de 62 W declarată pentru tabloul GEWISS GW40610PM reprezintă puterea dispersabilă a carcasei, nu puterea disponibilă pentru consumatori și nici puterea totală a circuitelor montate în tablou. Dimensionarea instalației trebuie tratată separat.

Întrebări frecvente

Câte module are tabloul electric GEWISS GW40610PM?

Tabloul electric GEWISS GW40610PM are 54 de module EN 50022, organizate pe trei rânduri a câte 18 module. Configurația este exprimată de producător ca 54 (18x3).

Tabloul GEWISS GW40610PM este pentru gips-carton?

Tabloul electric GEWISS GW40610PM este destinat montajului încastrat în pereți mobili și pereți din gips-carton. Face parte din gama Green Wall și nu trebuie confundat cu variantele pentru zidărie sau montaj aparent.

Ce dimensiuni are tabloul GEWISS GW40610PM?

Tabloul electric GEWISS GW40610PM are dimensiuni exterioare de 465x680x95 mm. Dimensiunile trebuie verificate față de spațiul disponibil înainte de alegerea modelului.

Ce grad de protecție are tabloul GW40610PM?

Tabloul electric GEWISS GW40610PM are grad de protecție IP40. Dacă proiectul cere un grad IP diferit, trebuie selectată o variantă care declară explicit nivelul necesar.

Tabloul GEWISS GW40610PM are ușă transparentă?

Tabloul electric GEWISS GW40610PM are panou cu fereastră transparentă fumurie și cadru extractibil. Această configurație frontală este specifică modelului și trebuie verificată atunci când se compară variante apropiate din gamă.
