Tablou electric 72 module GEWISS GW40053 montaj aparent IP40

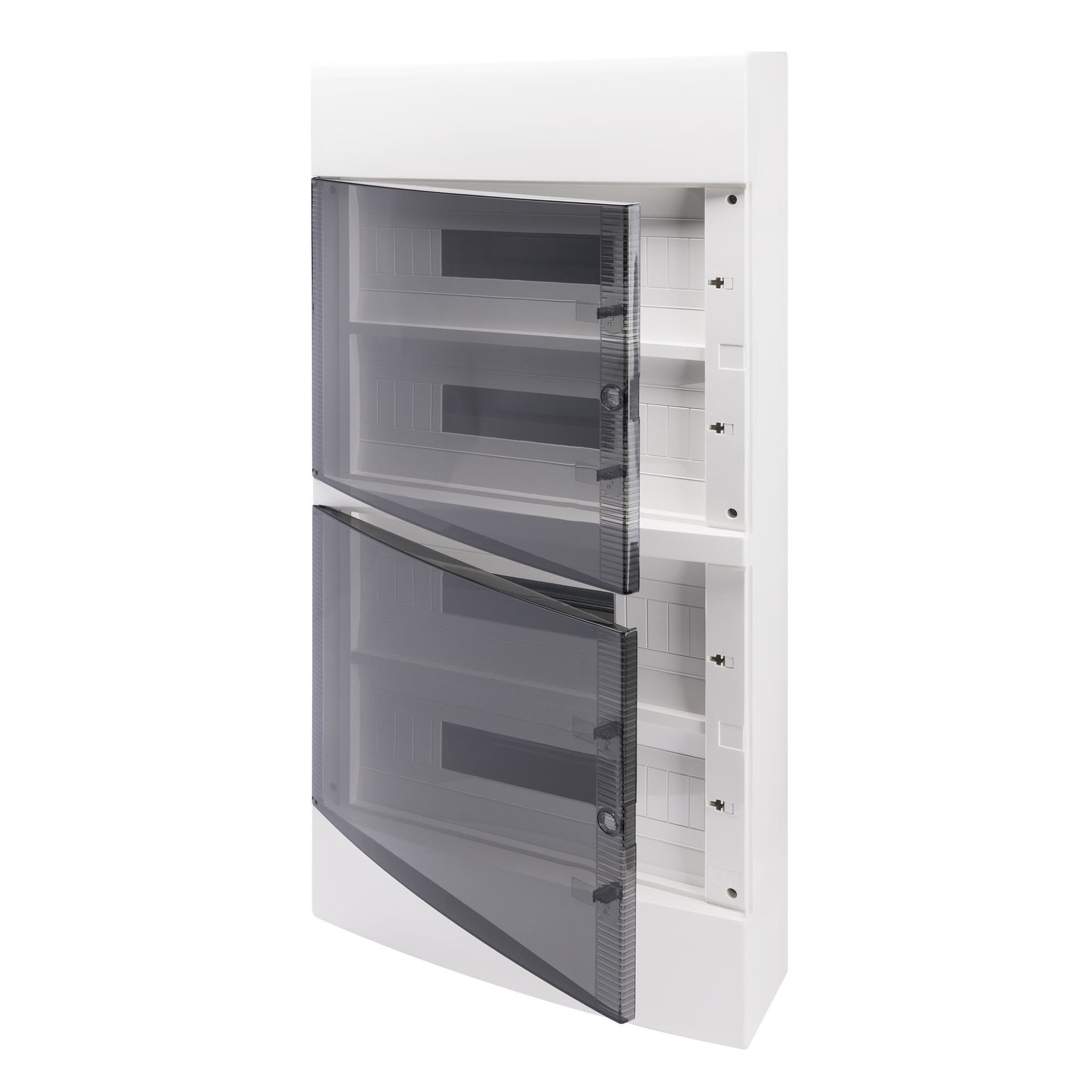

Tabloul electric 72 module GEWISS GW40053 este un model pentru montaj aparent, cu 72 de module EN 50022 dispuse pe 4 rânduri a câte 18. Face parte din gama 40 CD și are carcasă albă RAL 9016, ușă transparentă fumurie, grad de protecție IP40 și rezistență mecanică IK08. Dimensiunile exterioare sunt de 40x85x15cm, iar cadrul detașabil permite realizarea operațiunilor de cablare în afara carcasei.

72 de module dispuse pe 4 rânduri

GW40053 oferă o capacitate de 72 de module în configurație 18x4. Cele patru rânduri permit distribuirea aparatajului modular pe câte 18 poziții și reprezintă cea mai mare capacitate disponibilă în familia de cofrete decorative IP40 din gama 40 CD.

Cele 72 de module exprimă spațiul disponibil pentru aparataj, nu un număr fix de circuite. Unele dispozitive ocupă un singur modul, iar altele două sau mai multe poziții. Capacitatea necesară trebuie stabilită prin însumarea lățimii modulare a echipamentelor care vor fi montate.

Față de GW40051, varianta de 54 de module, GW40053 adaugă un al patrulea rând de câte 18 module. Această diferență crește atât capacitatea, cât și înălțimea carcasei, care ajunge la 850 mm.

Montaj aparent și dimensiuni de 40x85x15cm

Tabloul electric GEWISS GW40053 este destinat montajului aparent. Carcasa rămâne la suprafața peretelui și nu trebuie confundată cu modelele pentru montaj încastrat.

Dimensiunile exterioare sunt de 400 mm lățime, 850 mm înălțime și 150 mm adâncime. Aceste valori trebuie verificate înainte de alegere, deoarece modelul de 72 de module are un gabarit considerabil mai mare decât variantele de 24, 36 sau 54 de module.

Cadrul este detașabil, iar această construcție permite pregătirea cablării în afara carcasei. Caracteristica este prezentă și la modelele GW40049 și GW40051, dar pentru GW40053 devine relevantă în special prin numărul mai mare de rânduri și de poziții modulare care trebuie echipate.

Grad de protecție IP40 și rezistență IK08

Tabloul electric 72 module GEWISS GW40053 are grad de protecție IP40. Prima cifră indică protecția împotriva pătrunderii corpurilor solide cu dimensiuni de cel puțin 1 mm. Cifra finală 0 arată că această clasificare nu declară protecție împotriva pătrunderii apei.

IP40 trebuie corelat cu condițiile reale ale spațiului de instalare. Dacă zona necesită protecție la apă, trebuie ales un tablou cu un grad IP corespunzător acelei cerințe.

Rezistența mecanică a carcasei este IK08. Gradul IK descrie rezistența la impact mecanic și trebuie evaluat separat de gradul IP.

Ușă transparentă fumurie și carcasă albă RAL 9016

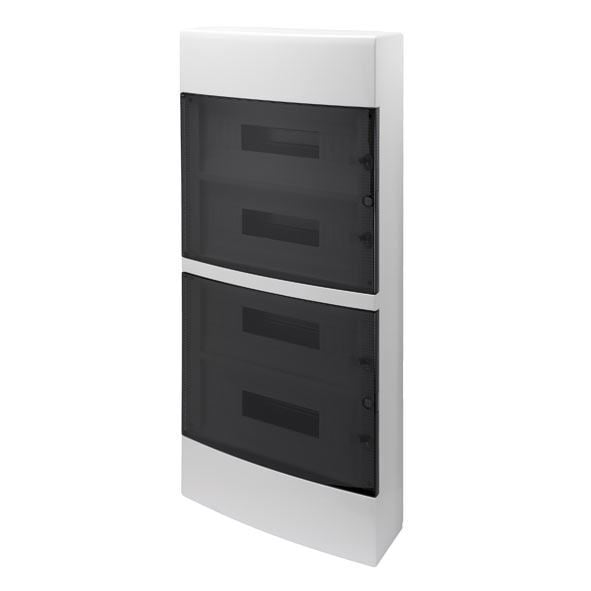

GW40053 este prevăzut cu ușă transparentă fumurie și carcasă albă RAL 9016. Ușa permite observarea aparatajului modular din interior și păstrează configurația vizuală specifică gamei 40 CD.

Familia include și variante cu alte tipuri de ușă, astfel că această caracteristică trebuie verificată atunci când este înlocuit un tablou existent. Pentru codul GW40053, configurația confirmată este cea cu ușă transparentă fumurie.

Sistemul de deschidere și închidere este de tip PUSH, caracteristic cofretelor decorative din gama 40 CD.

125A, 400V și putere disipabilă de 75W

Tabloul GEWISS GW40053 are curent nominal de 125A și tensiune nominală de 400V. Tensiunea de izolație declarată este de 750V, iar puterea disipabilă a carcasei este de 75W.

Aceste valori caracterizează tabloul și nu trebuie confundate cu parametrii aparatelor instalate în interior. Întrerupătoarele automate, dispozitivele diferențiale și celelalte componente trebuie selectate separat în funcție de configurația instalației.

Clasa de izolație este II conform IEC 61140. Materialul este fără halogeni conform EN 60754-2, iar temperatura de funcționare declarată este cuprinsă între -25 °C și +60 °C.

Pregătit pentru blocuri terminale

GW40053 este pregătit pentru instalarea blocurilor terminale compatibile. Producătorul indică posibilitatea instalării a maximum patru blocuri terminale pentru câte 18 module.

Blocurile terminale nu trebuie considerate incluse automat cu varianta GW40053. În gama GEWISS există și versiuni apropiate ca denumire care sunt livrate cu astfel de componente, de aceea codul complet trebuie verificat dacă echiparea cu blocuri terminale este importantă.

Pentru alte capacități poate fi consultată gama de tablouri electrice GEWISS, iar pentru alte carcase nemetalice este disponibilă categoria de tablouri din plastic.

Ce trebuie verificat înainte de alegere?

Primul criteriu este capacitatea modulară. GW40053 oferă 72 de module în configurație 18x4. Aparatura prevăzută trebuie calculată după numărul real de module ocupate, nu doar după numărul circuitelor.

Al doilea criteriu este tipul de montaj. GW40053 este un tablou aparent. Pentru integrarea carcasei în perete trebuie aleasă o variantă proiectată pentru montaj încastrat.

Trebuie verificat și spațiul fizic disponibil pentru gabaritul de 40x85x15cm. Gradul IP40 trebuie, la rândul său, să corespundă mediului în care va fi instalat tabloul.

Erori frecvente

Confundarea celor 72 de module cu 72 de circuite. GW40053 oferă 72 de poziții modulare. Numărul efectiv de circuite depinde de aparatele folosite și de spațiul ocupat de fiecare.

Alegerea numai după capacitatea mare. Dimensiunile de 40x85x15cm trebuie verificate înainte de cumpărare, mai ales dacă spațiul disponibil pe perete este limitat.

Interpretarea IP40 ca protecție împotriva apei. Gradul IP40 al tabloului GW40053 nu declară protecție la pătrunderea apei.

Presupunerea că blocurile terminale sunt incluse. GW40053 este pregătit pentru instalarea blocurilor compatibile, dar acestea nu trebuie considerate parte implicită a variantei.

Întrebări frecvente

Câte module are tabloul electric GEWISS GW40053?

Tabloul electric GEWISS GW40053 are 72 de module EN 50022, dispuse pe 4 rânduri a câte 18 module.

GW40053 este pentru montaj aparent?

Tabloul electric GEWISS GW40053 este destinat montajului aparent și are dimensiuni exterioare de 40x85x15cm.

Ce grad de protecție are GW40053?

Tabloul electric GEWISS GW40053 are grad de protecție IP40 și rezistență mecanică IK08. IP40 nu declară protecție împotriva pătrunderii apei.

Ce tip de ușă are tabloul GW40053?

Tabloul electric GEWISS GW40053 are ușă transparentă fumurie și carcasă albă RAL 9016.

Blocurile terminale sunt incluse cu GW40053?

Tabloul electric GEWISS GW40053 este pregătit pentru instalarea a maximum 4 blocuri terminale pentru câte 18 module. Blocurile nu trebuie considerate incluse în varianta standard.
