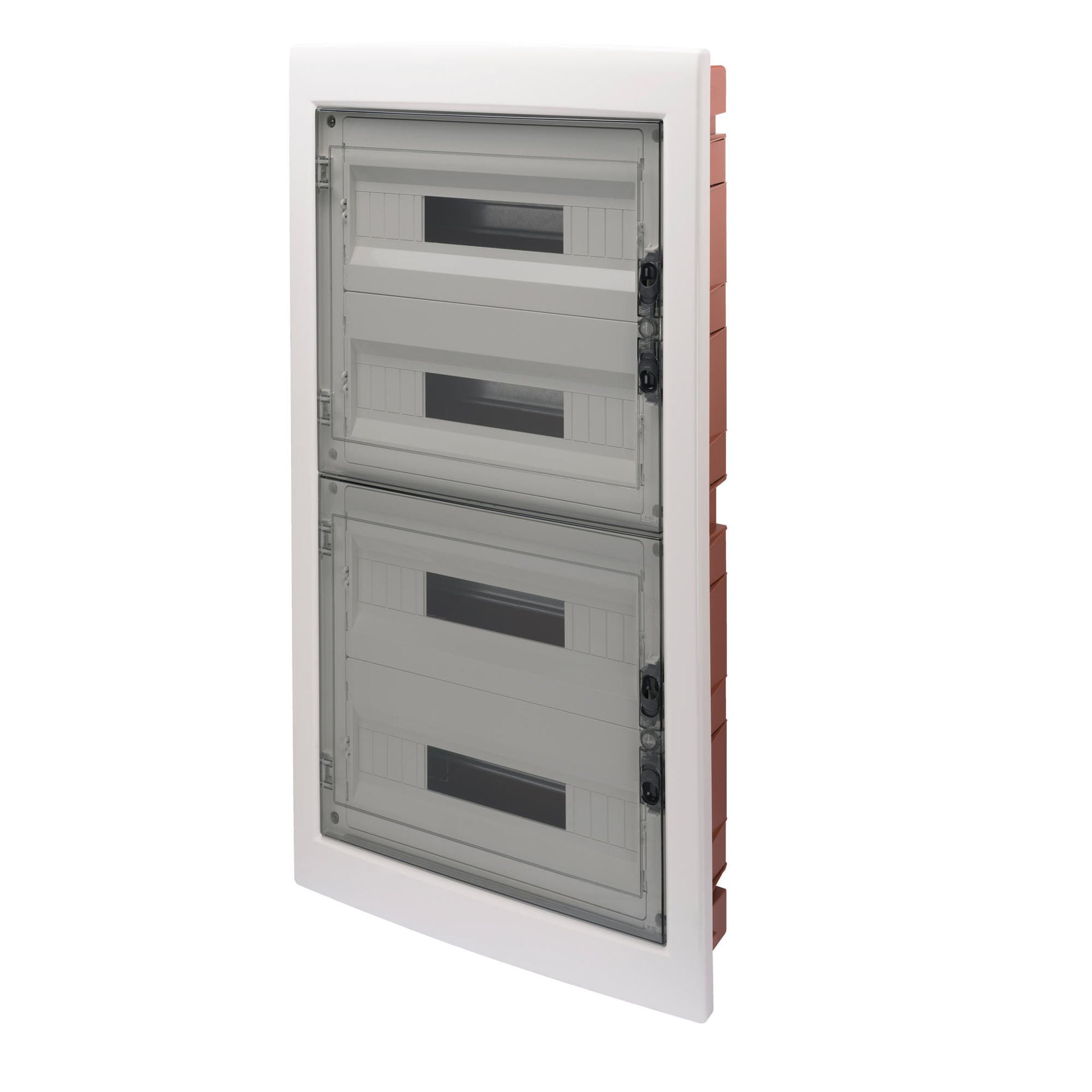

Tabloul electric 72 module încastrat GEWISS 40 CDI GW40611 este conceput pentru configurații de distribuție care necesită un număr mare de aparate modulare într-un singur tablou. Cele 72 de module sunt organizate pe 4 rânduri a câte 18 module, iar ușa transparentă fumurie permite observarea aparatajului fără deschiderea tabloului. Varianta are protecție IP40, rezistență mecanică IK08, clasa de izolație II și dimensiuni exterioare de 465x880x95 mm. Montajul este încastrat în pereți din zidărie.
72 de module pentru tablouri cu mai multe circuite
GW40611 oferă 72 de module EN 50022, dispuse 18x4. Capacitatea îl face relevant pentru tablouri în care trebuie grupate mai multe circuite și aparate modulare, fără împărțirea instalației între mai multe carcase de capacitate mică.
Cele patru rânduri permit organizarea aparatajului pe zone distincte în interiorul aceluiași tablou. Pentru proiectele cu multe circuite, acest format oferă mai multă libertate de configurare decât un tablou de 12, 24 sau 36 de module, cu condiția ca necesarul real de spațiu să justifice capacitatea.
Un tablou de 72 de module nu este automat alegerea potrivită doar pentru că oferă mai mult loc. Numărul de aparate prevăzute în proiect, spațiul necesar pentru acestea și rezerva dorită trebuie evaluate înainte de alegerea dimensiunii tabloului.
Montaj încastrat pentru pereți din zidărie
Tabloul GEWISS GW40611 este realizat pentru montaj încastrat în pereți din zidărie. După instalare, carcasa principală rămâne integrată în perete, iar partea frontală cu ușa fumurie formează suprafața vizibilă a tabloului.
Această caracteristică trebuie verificată înainte de cumpărare deoarece GEWISS oferă și o variantă distinctă pentru pereți ușori și din gips-carton. GW40611 nu trebuie confundat cu GW40611PM doar pentru că ambele produse au 72 de module și protecție IP40. Varianta PM aparține sistemului Green Wall și este concepută pentru alt tip de perete.
Dacă proiectul folosește zidărie și necesită un tablou de capacitate mare, GW40611 este varianta care corespunde acestui tip de instalare.
Ușă transparentă fumurie pentru verificarea rapidă a aparatajului
GW40611 este echipat cu ușă transparentă fumurie. Aparatele montate în interior rămân vizibile cu ușa închisă, ceea ce permite o verificare vizuală mai rapidă a configurației și diferențiază această variantă de tablourile cu ușă plină.
GEWISS poziționează versiunile cu ușă transparentă fumurie în special pentru aplicații comerciale și industriale. Pentru un tablou cu 72 de module, această caracteristică este utilă în instalațiile unde există multe aparate și unde identificarea vizuală a acestora trebuie să rămână simplă.
Ușa nu înlocuiește etichetarea circuitelor. GW40611 este furnizat și cu etichete pentru circuite, ceea ce permite structurarea mai clară a configurației după finalizarea tabloului.
Protecție IP40 și rezistență mecanică IK08
Tabloul electric GEWISS GW40611 are grad de protecție IP40 și rezistență mecanică IK08. Aceste valori caracterizează carcasa și trebuie comparate cu cerințele mediului în care va fi instalat tabloul.
IP40 este potrivit pentru situațiile în care proiectul solicită acest nivel de protecție. Dacă mediul de instalare necesită un grad IP superior, trebuie selectată o carcasă care declară explicit nivelul necesar, fără a presupune că toate tablourile din gama 40 CDI au aceleași caracteristici.
Rezistența IK08 oferă un criteriu suplimentar de selecție pentru carcasa tabloului. GEWISS declară și clasa de izolație II conform IEC 61140.
Dimensiuni de 465x880x95 mm
Tabloul GW40611 are 465 mm lățime, 880 mm înălțime și 95 mm adâncime. Dimensiunile trebuie verificate înainte de montaj, mai ales deoarece capacitatea de 72 de module presupune o carcasă semnificativ mai mare decât cea a tablourilor rezidențiale compacte.
Înălțimea de 880 mm reflectă organizarea celor patru rânduri de aparataj. Pentru proiectare, nu este suficientă verificarea numărului de module; trebuie luat în calcul și spațiul fizic necesar pentru încastrarea carcasei.
125A și până la patru blocuri terminale de 18 module
GEWISS declară pentru GW40611 un curent nominal de 125A și o tensiune nominală de 400V. Aceste valori fac parte din caracteristicile tabloului și trebuie raportate la configurația electrică stabilită prin proiect.
Carcasa permite instalarea a maximum 4 blocuri terminale de câte 18 module. Această posibilitate este utilă într-un tablou de capacitate mare, unde distribuția și organizarea conductoarelor pot deveni mai complexe.
Blocurile terminale nu trebuie presupuse ca fiind incluse doar pentru că tabloul permite instalarea lor. GEWISS menționează separat compatibilitatea cu blocurile terminale bipolare și monopolare din gama dedicată.
Material fără halogeni și putere disipabilă de 95W
GW40611 este realizat din material fără halogeni conform EN 60754-2. Carcasa este albă RAL 9016, iar ușa are finisaj transparent fumuriu.
Puterea disipabilă declarată este de 95W, calculată conform CEI 23-49. Această valoare devine relevantă atunci când în interior sunt montate mai multe aparate care degajă căldură în funcționare.
GEWISS indică pentru tablou și o temperatură de funcționare cuprinsă între -15°C și +60°C. Testul cu fir incandescent este de 650°C, valoare care caracterizează testarea materialului și nu temperatura normală de funcționare a tabloului.
Când este potrivit tabloul GEWISS GW40611?
Tabloul GEWISS GW40611 este potrivit pentru proiecte în care sunt necesare până la 72 de module, montajul se realizează încastrat în zidărie și protecția IP40 corespunde mediului de instalare. Capacitatea mare îl recomandă în special pentru distribuții comerciale, industriale sau instalații ample în care mai multe circuite trebuie grupate într-un singur tablou.
Ușa transparentă fumurie este utilă atunci când aparatajul trebuie să poată fi observat fără deschiderea tabloului. Cele patru rânduri a câte 18 module permit o structurare mai clară a circuitelor într-o configurație extinsă.
Pentru alte capacități poate fi consultată gama de tablouri electrice GEWISS, iar pentru o selecție mai largă sunt disponibile tablourile electrice.
Ce verifici înainte de alegere
În primul rând, verifică numărul de module necesar. GW40611 oferă 72 de module dispuse 18x4. Dacă instalația necesită semnificativ mai puține aparate, poate fi suficient un tablou de capacitate mai mică.
Verifică apoi tipul peretelui. GW40611 este destinat montajului încastrat în zidărie. Pentru gips-carton există varianta distinctă GW40611PM, iar cele două produse nu trebuie confundate.
Dimensiunile de 465x880x95 mm trebuie de asemenea luate în calcul, împreună cu protecția IP40 și rezistența IK08. Pentru o configurație corectă, aparatura modulară, blocurile terminale și celelalte accesorii se selectează separat în funcție de proiect.
Erori frecvente
Confundarea GW40611 cu varianta pentru gips-carton
GW40611 este conceput pentru montaj încastrat în zidărie. GW40611PM este o variantă distinctă, destinată pereților ușori și din gips-carton.
Alegerea unui tablou de 72 de module fără verificarea spațiului
GW40611 are dimensiuni de 465x880x95 mm. Capacitatea mare înseamnă și o carcasă de dimensiuni corespunzătoare, astfel încât spațiul de încastrare trebuie verificat înainte de alegere.
Presupunerea că blocurile terminale sunt incluse
Tabloul permite instalarea a maximum patru blocuri terminale de câte 18 module, dar compatibilitatea și conținutul efectiv al configurației trebuie verificate separat.
Confundarea IP40 cu protecția pentru orice mediu
GW40611 are grad de protecție IP40. Dacă proiectul solicită un nivel IP superior, trebuie aleasă o carcasă care declară explicit acel grad de protecție.
Întrebări frecvente
Câte module are tabloul GEWISS GW40611?
Tabloul GEWISS GW40611 are 72 de module EN 50022, organizate pe 4 rânduri a câte 18 module.
GW40611 este pentru montaj încastrat?
Da. GW40611 este un tablou cu montaj încastrat destinat pereților din zidărie.
Ce dimensiuni are tabloul GW40611?
Tabloul electric GEWISS GW40611 are dimensiuni exterioare de 465x880x95 mm.
Ce grad de protecție are GW40611?
GW40611 are grad de protecție IP40 și rezistență mecanică IK08.
Tabloul GW40611 are ușă transparentă?
Da. GEWISS GW40611 este echipat cu o ușă transparentă fumurie, care permite observarea aparatajului montat în interior.
