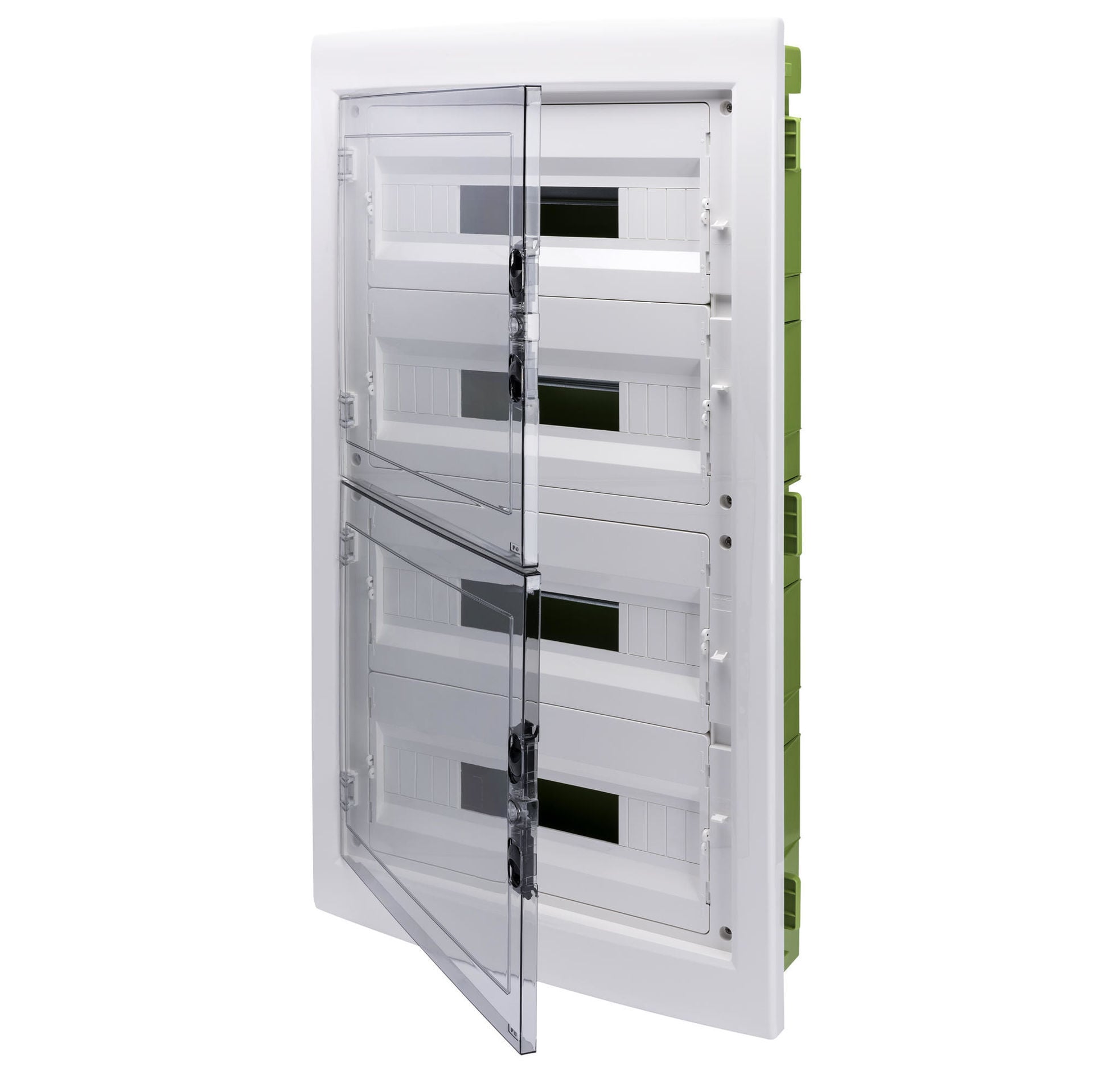

Tablou electric 72 module GEWISS Green Wall GW40611PM incastrat IP40

Tabloul electric 72 module GEWISS Green Wall GW40611PM este un model pentru montaj încastrat în pereți mobili și din gips-carton, cu grad de protecție IP40. Cele 72 de module EN 50022 sunt distribuite pe 4 rânduri a câte 18 module, iar partea frontală include o fereastră transparentă fumurie și cadru extractibil. Dimensiunile exterioare sunt 465x880x95 mm, iar puterea dispersabilă declarată este 95 W. Configurația îl diferențiază clar de variantele Green Wall cu 54, 36 sau 24 de module.

72 de module organizate pe 4 rânduri

Tabloul electric GEWISS GW40611PM oferă 72 de module EN 50022 în configurație 18 × 4. Organizarea pe patru rânduri este relevantă atunci când proiectul necesită o capacitate modulară mare și trebuie stabilit dinainte numărul de poziții disponibile pentru aparatajul ce urmează să fie integrat.

Capacitatea de 72 de module nu trebuie confundată cu dimensiunile carcasei. Pentru acest model, gabaritul exterior este de 465 mm lățime, 880 mm înălțime și 95 mm adâncime. Aceste valori permit verificarea spațiului disponibil înainte de alegerea variantei.

Montaj încastrat în pereți mobili și gips-carton

Tabloul electric 72 module GEWISS GW40611PM face parte din gama Green Wall și este destinat montajului încastrat în pereți mobili și pereți din gips-carton. Această destinație trebuie verificată înainte de comandă, deoarece un tablou încastrat pentru zidărie sau un model aparent poate avea aceeași capacitate modulară, dar o construcție diferită.

Gewiss prevede pentru gama Green Wall o placă posterioară cu elemente pentru fixare pe structura metalică a pereților ușori. Dacă proiectul folosește alt tip de perete sau altă soluție de montaj, este necesară alegerea unui tablou proiectat explicit pentru acea configurație. Alte variante pot fi consultate în gama de tablouri electrice GEWISS.

Fereastră transparentă fumurie și cadru extractibil

Tabloul GEWISS Green Wall GW40611PM este echipat cu panou frontal cu fereastră transparentă fumurie și cadru extractibil. Fereastra permite vizualizarea aparatajului din interior, iar configurația frontală face parte din construcția specifică acestei variante.

Acest detaliu este important la compararea cu alte tablouri de 72 de module. Chiar dacă două produse au aceeași capacitate și același grad IP, configurația frontală, tipul de montaj sau familia constructivă pot fi diferite. Codul GW40611PM trebuie păstrat ca reper atunci când este necesară exact această versiune Green Wall.

Grad de protecție IP40

Tabloul electric GEWISS GW40611PM are grad de protecție IP40. Valoarea trebuie verificată față de cerințele proiectului și ale mediului de instalare, fără a presupune că toate tablourile GEWISS de 72 de module oferă același nivel de protecție.

Dacă specificația proiectului solicită un alt grad IP, capacitatea de 72 de module nu este suficientă pentru alegerea produsului. Gradul de protecție, montajul încastrat și destinația pentru gips-carton trebuie evaluate împreună.

Dimensiuni și putere dispersabilă

Tabloul electric 72 module GEWISS GW40611PM are dimensiuni exterioare de 465x880x95 mm și o putere dispersabilă declarată de 95 W. Dimensiunile sunt utile pentru verificarea gabaritului, iar valoarea de 95 W reprezintă un parametru tehnic al carcasei.

Puterea dispersabilă nu reprezintă puterea electrică disponibilă pentru circuitele instalate în tablou. Ea nu trebuie confundată cu puterea consumatorilor, cu puterea totală a circuitelor sau cu o capacitate de încărcare exprimată în wați pentru instalația electrică.

Construcția gamei GEWISS Green Wall

Gama Green Wall este realizată din tehnopolimer fără halogeni și este destinată soluțiilor încastrate pentru pereți ușori și din gips-carton. Pentru cutia verde încastrată, GEWISS declară test la fir incandescent GWT 850 °C conform EN 60695-2-11.

Producătorul clasifică această construcție ca tip H conform EN 60670-1 și tip Ha conform IEC 60670-1. Aceste caracteristici pot fi importante atunci când documentația proiectului cere verificarea explicită a standardelor și a comportamentului materialului folosit pentru carcasă.

Accesorii furnizate și modularitatea gamei

Tabloul GEWISS GW40611PM este livrat cu un kit de șuruburi autofiletante de 4x45 mm și distanțiere pentru fixarea panourilor frontale. Aceste elemente sunt declarate de producător ca accesorii furnizate pentru configurația produsului.

Pentru GW40611PM, gama Green Wall permite și modularitate verticală prin elementul de îmbinare GW40425. Această posibilitate aparține sistemului constructiv indicat de GEWISS și nu trebuie presupusă automat pentru tablouri din alte serii sau de la alți producători.

Când este potrivit tabloul GW40611PM

Tabloul electric 72 module GEWISS GW40611PM este potrivit atunci când proiectul necesită montaj încastrat în gips-carton sau pereți mobili, o capacitate de 72 de module organizate pe patru rânduri și grad IP40. Fereastra fumurie și cadrul extractibil completează configurația acestei variante Green Wall.

Modelul nu trebuie ales doar pentru că are 72 de module. Dacă proiectul cere montaj aparent, alt tip de perete sau alt grad de protecție, este necesară o variantă diferită. Pentru comparație pot fi consultate și alte tablouri din plastic sau categoria generală de tablouri electrice.

Erori frecvente

Confundarea modelului Green Wall cu un tablou încastrat pentru zidărie

Tabloul electric GEWISS GW40611PM este destinat pereților mobili și din gips-carton. Un tablou pentru zidărie poate avea tot 72 de module și IP40, dar construcția destinată montajului este diferită.

Alegerea numai după capacitatea de 72 de module

Numărul de module nu identifică singur tabloul GEWISS GW40611PM. Trebuie verificate și configurația 18x4, montajul încastrat, gama Green Wall, gradul IP40 și dimensiunile exterioare.

Confundarea puterii dispersabile cu puterea instalației

Cei 95 W declarați pentru tabloul GEWISS GW40611PM reprezintă puterea dispersabilă a carcasei. Valoarea nu indică puterea circuitelor care pot fi alimentate și nu înlocuiește dimensionarea electrică a instalației.

Întrebări frecvente

Câte module are tabloul electric GEWISS GW40611PM?

Tabloul electric GEWISS GW40611PM are 72 de module EN 50022, dispuse pe 4 rânduri a câte 18 module. Configurația oficială este 72 (18x4).

Tabloul GEWISS GW40611PM este potrivit pentru gips-carton?

Tabloul electric GEWISS GW40611PM este destinat montajului încastrat în pereți din gips-carton și pereți mobili. Face parte din gama Green Wall.

Care sunt dimensiunile tabloului GEWISS GW40611PM?

Tabloul electric GEWISS GW40611PM are dimensiuni exterioare de 465x880x95 mm. Aceste valori trebuie verificate față de spațiul disponibil înainte de alegerea variantei.

Ce grad de protecție are tabloul GW40611PM?

Tabloul electric GEWISS GW40611PM are grad de protecție IP40. Dacă proiectul cere un nivel diferit, trebuie selectat un model care declară explicit acel grad de protecție.

Ce diferență importantă există între GW40611PM și alte tablouri de 72 de module?

Tabloul electric GEWISS GW40611PM este o variantă Green Wall pentru montaj încastrat în pereți mobili și gips-carton, cu configurație 18x4, IP40 și fereastră transparentă fumurie. Aceste criterii trebuie verificate împreună atunci când este comparat cu alte modele de 72 de module.
