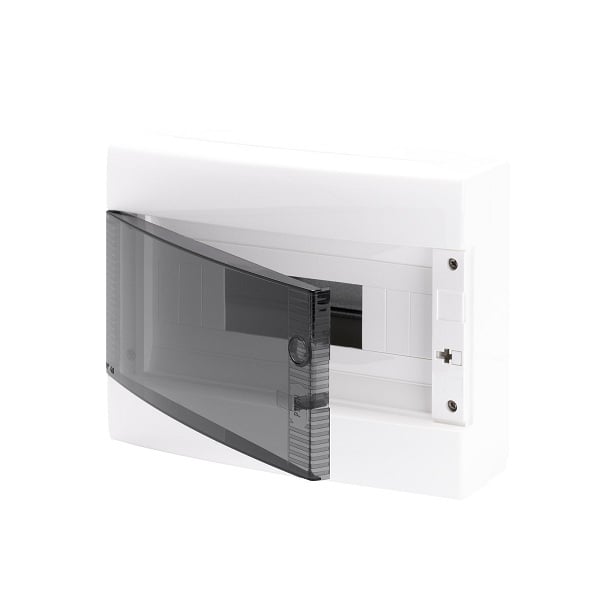

Tablou electric 8 module GEWISS GW40043 40 CD aparent usa fumurie IP40

Tabloul electric aparent GEWISS 40 CD GW40043 este o carcasă de distribuție cu 8 module, potrivită atunci când este necesar un tablou compact, montat direct pe suprafața peretelui. Are un singur rând pentru aparate modulare, ușă transparentă fumurie, grad de protecție IP40 și rezistență mecanică IK08. Dimensiunile de 20x18x10cm îl fac ușor de integrat în spațiile în care o configurație de 8 module este suficientă, fără a ocupa volumul unui tablou de capacitate mai mare.

8 module pentru o configurație compactă

GW40043 oferă 8 module EN 50022 pe un singur rând. Capacitatea este potrivită pentru configurațiile în care numărul aparatelor modulare este redus și nu este justificat un tablou de 12, 18 sau mai multe module.

Înainte de alegere, este util să fie stabilit spațiul necesar pentru toate dispozitivele prevăzute în proiect. Numărul de siguranțe, dispozitive diferențiale sau alte aparate nu trebuie estimat doar după numărul circuitelor, deoarece unele echipamente pot ocupa mai mult de un modul.

O rezervă insuficientă de spațiu poate face dificilă extinderea ulterioară a configurației. Dacă cele 8 module sunt deja ocupate aproape integral de aparatele prevăzute, merită verificat dacă un tablou electric cu o capacitate mai mare se potrivește mai bine proiectului.

Montaj aparent, fără încastrarea carcasei în perete

Tabloul GEWISS GW40043 este destinat montajului aparent. Carcasa se poziționează pe suprafața de montaj, ceea ce îl diferențiază de tablourile încastrate care necesită un spațiu dedicat în perete.

Acest tip de construcție este relevant în special atunci când instalația este realizată aparent, când peretele nu permite încastrarea sau când se dorește păstrarea accesibilității carcasei. Alegerea dintre aparent și încastrat trebuie făcută înainte de cumpărare, deoarece cele două tipuri de tablouri au construcții și dimensiuni diferite.

GW40043 nu trebuie confundat nici cu varianta GW40043BS. Codul BS identifică o versiune diferită, prevăzută cu bloc terminal; GW40043 este carcasa pregătită pentru echiparea cu blocuri terminale compatibile.

Ușă transparentă fumurie

Tabloul electric GEWISS GW40043 este echipat cu ușă transparentă fumurie. Aparatele montate în interior rămân astfel vizibile fără deschiderea ușii, ceea ce facilitează identificarea vizuală a configurației.

Pentru un tablou cu un singur rând, această soluție păstrează un aspect compact și protejează frontal aparatura instalată. Carcasa este albă RAL 9016, iar ușa fumurie creează un contrast discret cu partea frontală.

GEWISS utilizează pentru gama 40 CD un sistem de deschidere și închidere de tip PUSH. Ușa face parte din configurația tabloului și nu trebuie comandată separat pentru GW40043.

Protecție IP40 și rezistență IK08

GW40043 are grad de protecție IP40 și rezistență mecanică IK08. Aceste valori trebuie comparate cu condițiile mediului în care va fi montat tabloul.

IP40 nu trebuie interpretat ca protecție pentru orice tip de spațiu sau condiție de mediu. Dacă proiectul solicită un grad IP mai ridicat, trebuie aleasă o carcasă care declară explicit nivelul necesar. În gama GEWISS există și tablouri aparente cu grade de protecție superioare, dar acestea sunt produse distincte.

Rezistența mecanică IK08 oferă un reper suplimentar pentru carcasa GW40043 și trebuie analizată împreună cu celelalte cerințe ale proiectului.

Dimensiuni de 20x18x10cm

Tabloul GEWISS 40 CD GW40043 are 200 mm înălțime, 180 mm lățime și 100 mm adâncime. Formatul este compact în raport cu tablourile cu mai multe rânduri și trebuie verificat atât în raport cu spațiul disponibil pe perete, cât și cu numărul de module necesare.

Dimensiunea fizică și capacitatea modulară sunt două criterii diferite. Faptul că tabloul încape într-un anumit spațiu nu înseamnă automat că cele 8 module sunt suficiente pentru aparatura prevăzută.

125A, 400V și clasa de izolație II

GEWISS declară pentru GW40043 un curent nominal de 125A și o tensiune nominală de 400V. Tensiunea de izolație declarată este de 750V, iar carcasa are clasa de izolație II conform IEC 61140.

Aceste valori caracterizează tabloul și nu trebuie confundate cu valorile nominale ale aparatelor modulare instalate în interior. Siguranțele automate, dispozitivele diferențiale și celelalte componente se selectează separat în funcție de proiectul electric.

Pentru aparatele și accesoriile asociate unui tablou pot fi consultate și siguranțele automate și accesoriile pentru aparatură modulară.

Putere disipabilă de 15W

Pentru carcasa GW40043 este declarată o putere disipabilă de 15W. Valoarea devine relevantă atunci când în interior sunt instalate mai multe dispozitive care generează căldură în funcționare.

Cei 15W nu reprezintă puterea consumatorilor alimentați prin tabloul electric. Valoarea descrie capacitatea de disipare a carcasei în condițiile definite pentru produs și trebuie tratată separat de puterile circuitelor instalației.

Într-o configurație densă, verificarea disipării poate deveni la fel de importantă ca verificarea spațiului modular disponibil.

Material fără halogeni

GW40043 este realizat din material fără halogeni conform EN 60754-2. GEWISS declară pentru carcasă și un test cu fir incandescent la 650°C, precum și o încercare de termopresiune cu bilă la 70°C.

Aceste temperaturi reprezintă valori de test pentru material și nu trebuie confundate cu temperatura normală de funcționare. Pentru GW40043, intervalul de temperatură de funcționare declarat este de la -25°C la +60°C.

Când este potrivit tabloul GEWISS GW40043?

Tabloul electric GEWISS GW40043 este potrivit atunci când instalația necesită maximum 8 module și se dorește montaj aparent, într-o carcasă compactă cu ușă transparentă. Este relevant pentru configurații de distribuție relativ simple, unde un singur rând de aparate oferă suficient spațiu.

Poate fi utilizat în instalații rezidențiale sau comerciale atunci când specificațiile proiectului corespund caracteristicilor sale. Capacitatea de 8 module îl face mai potrivit pentru puncte de distribuție compacte decât pentru tablouri principale cu un număr mare de circuite.

Dacă instalația necesită mai multe aparate sau o rezervă mai mare pentru extindere, poate fi analizată gama de tablouri electrice GEWISS cu alte capacități.

Ce verifici înainte de alegere

Primul criteriu este numărul real de module necesare. GW40043 oferă 8 poziții pe un singur rând. Adună spațiul modular ocupat de toate aparatele prevăzute, nu doar numărul acestora.

Verifică apoi tipul de montaj. GW40043 este aparent, deci trebuie ales atunci când carcasa poate rămâne pe suprafața peretelui. Pentru o integrare încastrată este necesară o altă familie de tablou.

Gradul de protecție IP40 trebuie să corespundă mediului de instalare, iar dimensiunile de 20x18x10cm trebuie verificate în raport cu spațiul disponibil. Blocurile terminale și aparatura modulară se aleg separat în funcție de configurația proiectului.

Erori frecvente

Alegerea celor 8 module după numărul de circuite

Un circuit nu ocupă obligatoriu un singur modul. Unele dispozitive de protecție pot utiliza două sau mai multe poziții, astfel încât pentru GW40043 trebuie calculat spațiul modular efectiv necesar.

Confundarea GW40043 cu GW40043BS

GW40043 și GW40043BS au aceeași capacitate de bază, dar sunt variante diferite. Versiunea BS este prevăzută cu bloc terminal, în timp ce GW40043 este pregătit pentru echiparea cu blocuri terminale compatibile.

Alegerea unui tablou aparent când proiectul cere montaj încastrat

GW40043 este destinat montajului aparent. Dacă tabloul trebuie integrat în perete, trebuie aleasă o carcasă proiectată explicit pentru montaj încastrat.

Presupunerea că IP40 este potrivit pentru orice mediu

Gradul de protecție al GW40043 este IP40. Dacă mediul impune un nivel superior de protecție, trebuie selectat un tablou cu gradul IP corespunzător.

Întrebări frecvente

Câte module are tabloul GEWISS GW40043?

Tabloul electric GEWISS GW40043 are 8 module EN 50022, dispuse pe un singur rând.

GW40043 este pentru montaj aparent?

Da. Tabloul GEWISS GW40043 este realizat pentru montaj aparent pe suprafața de instalare.

Ce dimensiuni are GW40043?

Tabloul electric GEWISS GW40043 are dimensiuni exterioare de 20x18x10cm.

Ce grad de protecție are tabloul?

GW40043 are grad de protecție IP40 și rezistență mecanică IK08.

GW40043 are bloc terminal inclus?

GW40043 este varianta pregătită pentru echiparea cu blocuri terminale compatibile. Varianta GW40043BS este produsul distinct prevăzut cu bloc terminal.
