Tablou electric 8 module GEWISS 40 CDI GW40604 incastrat IP40 usa fumurie

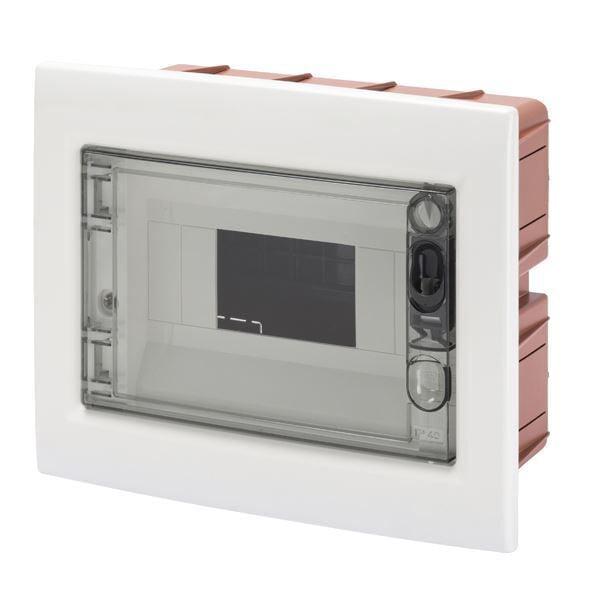

Tabloul electric 8 module GEWISS 40 CDI GW40604 este o carcasă pentru montaj încastrat în perete din cărămidă, cu grad de protecție IP40 și ușă transparentă fumurie. Modelul oferă 8 module EN 50022 și are dimensiuni exterioare de 240x195x85mm. Carcasa este albă RAL 9016, are clasa de izolație II și rezistență mecanică IK08. Face parte din gama GEWISS 40 CDI și este o variantă compactă pentru instalațiile în care aparatajul modular trebuie organizat într-un tablou încastrat.

8 module pentru configurarea aparatajului electric

Tabloul electric 8 module GEWISS GW40604 pune la dispoziție un singur rând cu 8 module conform EN 50022. Capacitatea modulară este unul dintre criteriile principale de alegere, deoarece aparatele prevăzute pentru instalație trebuie să se încadreze în spațiul disponibil.

Înainte de alegerea tabloului este util să fie verificat numărul total de module ocupate de dispozitivele care urmează să fie instalate. Două tablouri cu același grad IP pot avea capacități modulare diferite, iar alegerea exclusiv după dimensiunile exterioare nu confirmă că există suficient spațiu pentru configurația proiectată.

GW40604 este carcasa tabloului și nu trebuie confundat cu o configurație complet echipată cu siguranțe automate sau alte aparate modulare. Dispozitivele necesare circuitelor se stabilesc separat, în funcție de proiectul instalației.

Montaj încastrat și dimensiuni de 240x195x85mm

Tabloul electric GEWISS GW40604 este conceput pentru montaj încastrat în perete din cărămidă. Tipul de instalare reprezintă o diferență importantă față de tablourile pentru montaj aparent și trebuie verificat înainte de comandă.

Dimensiunile exterioare sunt de 240x195x85mm. Aceste valori permit verificarea spațiului disponibil și identificarea mai precisă a variantei de 8 module din gama 40 CDI. Alegerea după codul GW40604 și după dimensiuni reduce riscul confundării cu alte carcase GEWISS care folosesc aceeași construcție generală, dar au o capacitate modulară diferită.

Carcasa este albă RAL 9016 și este prevăzută cu ușă transparentă fumurie. Ușa permite observarea aparatajului din interior fără deschiderea tabloului, fiind totodată un element distinctiv al acestei variante.

Protecție IP40 și rezistență mecanică IK08

Tabloul electric 8 module GEWISS 40 CDI GW40604 are grad de protecție IP40 și rezistență mecanică IK08. Clasa de izolație este II conform IEC 61140. Aceste caracteristici trebuie comparate cu cerințele mediului în care va fi montat tabloul, deoarece gama 40 CDI include și alte configurații și grade de protecție.

Temperatura de funcționare declarată pentru GW40604 este cuprinsă între -15°C și +60°C. Materialul carcasei este fără halogeni conform EN 60754-2. Producătorul indică, de asemenea, un test la fir incandescent de 650°C și o valoare de 70°C pentru testul de termopresiune cu bilă.

Tensiunea nominală declarată este de 400V, tensiunea de izolație este de 750V, iar curentul nominal este de 125A. Acești parametri descriu caracteristicile tehnice ale carcasei și trebuie interpretați în contextul configurației electrice proiectate, fără a fi confundați cu valorile nominale ale aparatelor modulare care vor fi instalate în tablou.

Putere disipabilă și configurarea tabloului

Pentru GEWISS GW40604 este declarată o putere disipabilă de 20W. Valoarea este relevantă atunci când se verifică configurația finală a aparatajului care urmează să fie integrat în carcasă și nu trebuie confundată cu puterea consumatorilor alimentați prin circuitele tabloului.

Modelul permite instalarea unei reglete de borne de maximum 8 module. Pentru gama 40 CDI, producătorul prevede posibilitatea utilizării regletelor bipolare și unipolare compatibile, iar combinația exactă trebuie verificată în documentația de selecție a sistemului.

GW40604 este furnizat cu măști pentru module și etichete pentru circuite. Pentru această variantă sunt prevăzute și etichete autoadezive care pot fi completate pentru certificare conform standardului CEI 23-51. Aceste elemente completează carcasa, însă nu transformă produsul într-un tablou electric preechipat cu dispozitive de protecție.

Când alegi GEWISS GW40604

Tabloul electric 8 module GEWISS GW40604 este relevant atunci când instalația necesită o carcasă compactă cu montaj încastrat în perete din cărămidă, 8 module și grad de protecție IP40. Ușa transparentă fumurie permite identificarea vizuală a aparatajului montat, iar dimensiunile de 240x195x85mm oferă un reper concret pentru verificarea spațiului de instalare.

Dacă numărul aparatelor planificate depășește capacitatea celor 8 module, este necesară o carcasă mai mare. În sens invers, alegerea unui tablou supradimensionat doar pentru că aparține aceleiași game poate ocupa inutil mai mult spațiu. Numărul de module trebuie stabilit pornind de la configurația reală a instalației.

De asemenea, GW40604 trebuie diferențiat de variantele pentru montaj aparent. Chiar dacă două tablouri au câte 8 module și același grad IP, modul de instalare poate fi diferit. Pentru acest cod, producătorul indică explicit montajul încastrat în perete din cărămidă.

Erori frecvente

Considerarea GEWISS GW40604 drept tablou deja echipat

Tabloul electric GEWISS GW40604 oferă carcasa și spațiul pentru 8 module, dar nu trebuie interpretat ca un ansamblu echipat cu siguranțe automate. Aparatajul modular necesar se selectează separat în funcție de configurația instalației.

Alegerea numai după cele 8 module

Capacitatea de 8 module nu este singurul criteriu. GW40604 este un model încastrat, IP40, cu ușă transparentă fumurie și dimensiuni de 240x195x85mm. Aceste caracteristici trebuie verificate împreună pentru identificarea variantei potrivite.

Confundarea montajului încastrat cu montajul aparent

GEWISS GW40604 este destinat montajului încastrat în perete din cărămidă. O carcasă aparentă cu același număr de module nu reprezintă automat o alternativă directă, deoarece modul de integrare în instalație este diferit.

Confundarea puterii disipabile cu puterea circuitelor

Valoarea de 20W reprezintă puterea disipabilă declarată pentru carcasă. Nu reprezintă puterea totală a consumatorilor care pot fi alimentați prin circuitele tabloului.

Întrebări frecvente

Câte module are tabloul electric GEWISS GW40604?

Tabloul electric GEWISS GW40604 are 8 module conform EN 50022. Aparatajul ales pentru configurația finală trebuie să se încadreze în această capacitate.

GEWISS GW40604 este pentru montaj aparent sau încastrat?

Tabloul electric GEWISS GW40604 este destinat montajului încastrat în perete din cărămidă. Tipul de montaj trebuie verificat înainte de alegerea carcasei.

Ce dimensiuni are tabloul GEWISS GW40604?

Tabloul electric GEWISS GW40604 are dimensiuni exterioare de 240x195x85mm și oferă o capacitate de 8 module.

Ce grad de protecție are GEWISS GW40604?

Tabloul electric GEWISS GW40604 are grad de protecție IP40 și rezistență mecanică IK08. Clasa de izolație este II conform IEC 61140.

Tabloul GEWISS GW40604 include siguranțe automate?

GW40604 este o carcasă pentru integrarea aparatajului modular și nu este o configurație preechipată cu siguranțe automate. Dispozitivele necesare instalației trebuie selectate separat.
