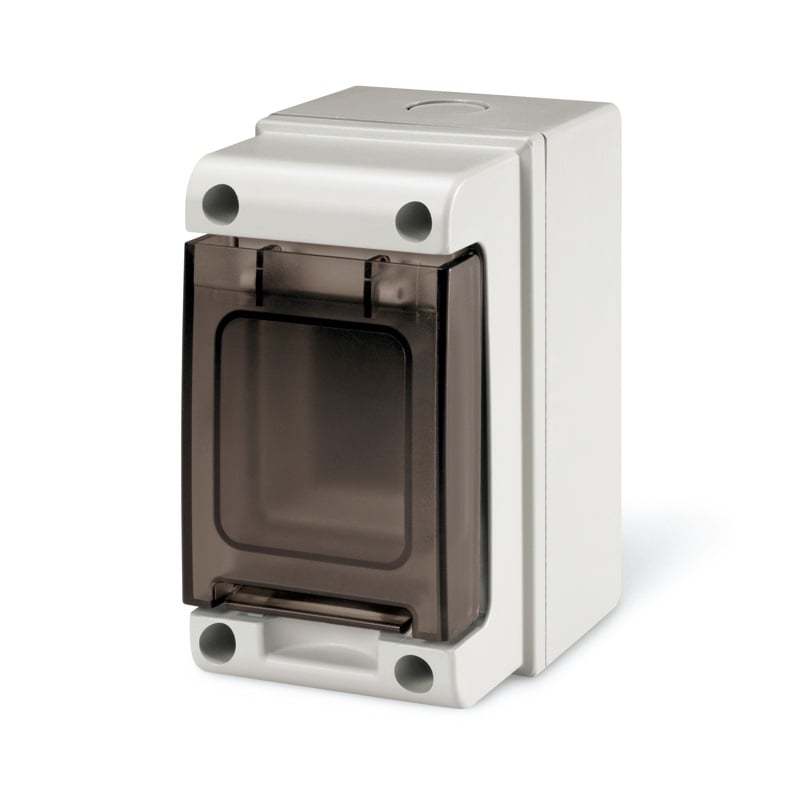

Tablou electric SCAME DOMINO 672.2002 este o carcasă gri pentru 2 module, destinată montajului aparent. Oferă un punct compact pentru aparataj modular, cu protecție IP66 a carcasei împotriva prafului și jeturilor de apă. Protecția circuitului electric depinde de dispozitivul ales și montat în interior.
Tablou electric compact pentru două module
Capacitatea de 2 module este potrivită pentru o configurație modulară restrânsă. Înainte de alegere, verificați câte module ocupă aparatul prevăzut în proiect și dacă este necesar spațiu pentru alte componente. Numărul de module descrie capacitatea carcasei; nu indică două siguranțe automate incluse.
Modelul 672.2002 face parte din seria DOMINO IP66. Montajul aparent permite amplasarea carcasei la suprafața suportului, în locul prevăzut pentru punctul de aparataj. Dimensiunile produsului sunt de 13.5x7.6x10.2cm și trebuie luate în calcul împreună cu spațiul necesar traseului care ajunge la tablou.
Protecție IP66 și rezistență IK07
Carcasa din termoplastic are gradul IP66, relevant pentru amplasări unde pot apărea praf și jeturi de apă. Rezistența la impact IK07 descrie comportarea carcasei la solicitări mecanice. Aceste două caracteristici ajută la alegerea locului de utilizare, dar au roluri diferite: IP privește pătrunderea prafului și apei, iar IK privește impactul.
Puterea disipabilă a carcasei este de 6W. Valoarea contează la evaluarea termică a ansamblului după alegerea aparatajului; nu este consumul electric al tabloului. O configurație cu două module trebuie analizată și după caracteristicile dispozitivelor care vor ocupa acel spațiu.
Erori frecvente la alegerea tabloului electric
Confundarea celor două module cu aparate incluse
Carcasa oferă spațiu pentru aparataj, dar nu protejează singură circuitul împotriva suprasarcinii sau scurtcircuitului. Dispozitivul necesar se selectează pentru instalația respectivă.
Alegerea unui tablou electric fără verificarea spațiului ocupat
Un aparat poate ocupa mai mult de un modul. Dacă toate componentele proiectului depășesc capacitatea de 2 module, această carcasă nu oferă spațiul necesar.
Interpretarea celor 6W drept consum al tabloului
Valoarea de 6W descrie puterea disipabilă, nu energia consumată de carcasă. Este un criteriu de evaluare a ansamblului echipat.
Întrebări frecvente despre tabloul electric
Tabloul electric SCAME DOMINO 672.2002 are IP65 sau IP66?
IP66. Acesta este gradul de protecție al modelului 672.2002.
Se încastrează în perete?
Nu. Varianta este destinată montajului aparent.
Carcasa include o siguranță automată?
Nu este indicat aparataj de protecție inclus. Cele 2 module reprezintă spațiul disponibil pentru dispozitivele selectate în funcție de instalație.
