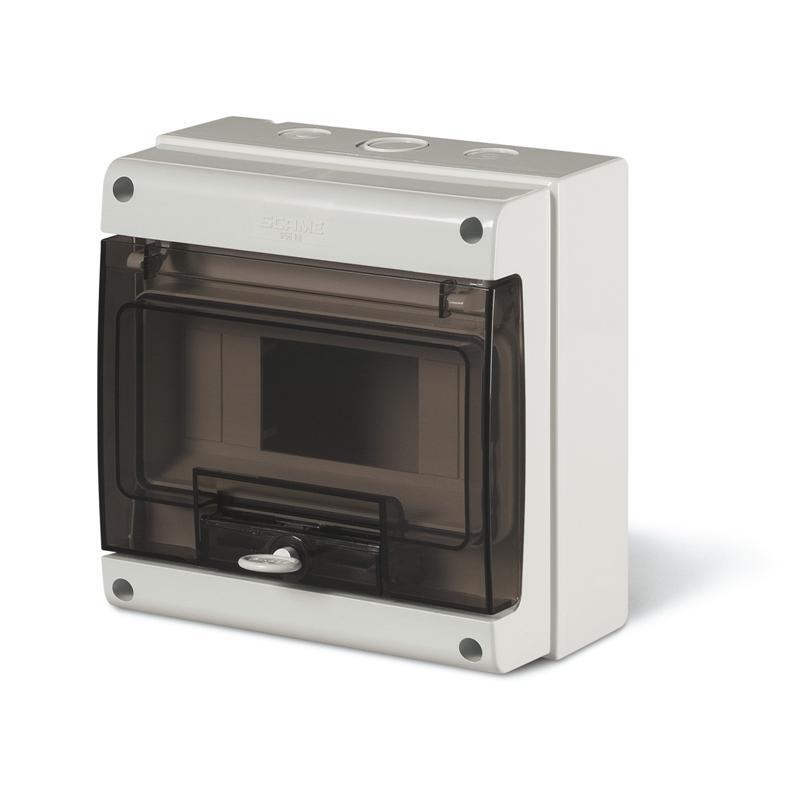

Tablou electric SCAME DOMINO M190 672.2008 este o carcasă pentru distribuție electrică, cu spațiu pentru 8 module și montaj aparent. Gradul IP66 și rezistența mecanică IK07 îl fac potrivit pentru amplasamente în care protecția carcasei față de praf, apă și impact contează. Dimensiunile exterioare de 18.4x19x10.6cm permit evaluarea spațiului disponibil înainte de alegerea poziției.
Tablou electric SCAME pentru opt module într-un punct compact
Formatul de 8 module permite gruparea aparatelor modulare într-o singură carcasă, în limita spațiului disponibil. Tabloul oferă locul de instalare al acestora; funcțiile de protecție sau comandă a circuitelor depind de aparatele alese separat. Înainte de comandă contează atât suma lățimilor modulelor planificate, cât și spațiul necesar conductoarelor și conexiunilor din ansamblu. Numărul de module nu descrie câte circuite poate proteja o instalație și nu stabilește singur schema electrică.
SCAME 672.2008 aparține seriei DOMINO IP66 și are modularitatea M190. Carcasa gri este din termoplastic. Aceste date identifică varianta când se caută un tablou aparent de dimensiuni reduse, mai ales în proiecte cu mai multe carcase de capacități diferite. Codul 672.2008 ajută la alegerea exactă a formatului cu 8 module.
Montaj aparent și gabarit ușor de evaluat
Tabloul se montează pe suprafață, astfel încât nu cere un gol de încastrare corespunzător carcasei. Pentru alegerea locului, gabaritul exterior este de 18.4x19x10.6cm. Primele două valori arată spațiul ocupat în planul suprafeței, iar 10.6cm reprezintă adâncimea ansamblului. Aceasta din urmă contează în zone de trecere sau lângă alte echipamente, unde ieșirea carcasei în afara peretelui influențează amplasarea.
Montajul aparent permite integrarea tabloului în trasee electrice vizibile, atunci când proiectul cere o carcasă cu 8 module. Locul intrărilor pentru conductoare și modul de realizare a lor se corelează cu ansamblul prevăzut; clasificarea IP66 nu înseamnă că orice trecere de cablu păstrează automat nivelul de protecție. Capacitatea de 8 module descrie spațiul nominal al carcasei, nu o configurație electrică gata montată.
Carcasă IP66 și rezistență mecanică IK07
Gradul IP66 indică o carcasă etanșă la praf și protejată față de jeturi puternice de apă în condițiile clasificării. Pentru un tablou amplasat în spații unde apar praf sau contact cu apa, acest parametru este mai util decât simpla mențiune a montajului aparent. Protecția aparține carcasei realizate corespunzător ca ansamblu și nu transformă automat aparatele din interior în produse individuale IP66.
IK07 descrie rezistența carcasei la impact mecanic și răspunde unei alte cerințe decât IP66. Cele două coduri nu sunt interschimbabile: primul privește solicitarea mecanică, iar al doilea pătrunderea prafului și a apei. Dacă tabloul se află într-o zonă accesibilă sau expusă la loviri accidentale, valoarea IK se compară cu cerințele amplasamentului, independent de protecția la apă.
Capacitate termică în configurația finală
Puterea disipabilă a tabloului 672.2008 este de 14W. Această valoare privește căldura care poate fi disipată de carcasă în condițiile de referință ale produsului; nu este consumul electric al tabloului și nici puterea disponibilă pentru aparatele instalate. La alcătuirea ansamblului, pierderile termice ale componentelor alese se privesc împreună. Un tablou în care încap fizic opt module are și o limită termică distinctă de capacitatea sa modulară.
Erori frecvente la alegerea tabloului electric
Considerarea tabloului electric drept aparat de protecție
Carcasa SCAME 672.2008 adăpostește aparatele modulare, dar nu stabilește singură protecția circuitelor. O comandă făcută doar după numărul de module poate omite componentele electrice necesare. Componența ansamblului se alege după schema instalației, apoi se compară cu spațiul de 8 module al tabloului.
Confundarea celor 8 module cu spațiu nelimitat pentru conexiuni
Cele 8 poziții descriu capacitatea modulară nominală. Dacă toate sunt ocupate fără a ține cont de aparate și conductoare, configurația dorită poate deveni nepotrivită pentru carcasă. Lista componentelor și traseele de cablu se stabilesc înaintea alegerii formatului M190.
Tratarea IP66 și IK07 ca aceeași caracteristică
IP66 și IK07 răspund unor solicitări diferite. Dacă amplasamentul cere atât protecție față de apă și praf, cât și rezistență la impact, verificarea doar a unuia dintre coduri poate duce la o alegere incompletă. Pentru acest model sunt disponibile ambele clasificări.
Întrebări frecvente despre tabloul electric SCAME
Câte aparate încap în tabloul electric SCAME 672.2008?
Tabloul electric SCAME 672.2008 are capacitate nominală de 8 module. Numărul efectiv de aparate depinde de lățimea modulară a fiecăruia, deoarece un singur dispozitiv poate ocupa mai multe poziții.
Ce dimensiuni exterioare are carcasa DOMINO M190?
Carcasa SCAME DOMINO M190 măsoară 18.4x19x10.6cm. Ultima valoare este adâncimea, utilă pentru a stabili cât iese tabloul în afara suprafeței pe care este montat.
Ce reprezintă valoarea de 14W la acest tablou?
La tabloul SCAME 672.2008, 14W este puterea disipabilă. Valoarea privește căldura disipată de carcasă în condițiile definite pentru produs și se ia în calcul separat de capacitatea de 8 module.
