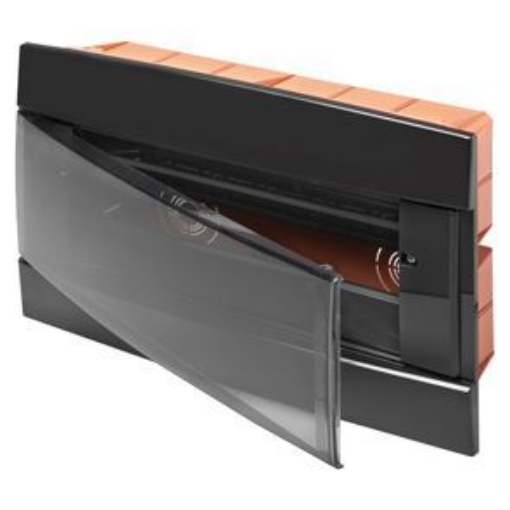

Tablou incastrat GEWISS GW40229TN 12+1 module IP40 negru usa fumurie

GEWISS GW40229TN este un tablou încastrat pentru distribuția și organizarea aparatajului modular într-un punct electric montat în zidărie. Are capacitate de 12+1 module EN 50022, grad de protecție IP40, ușă transparentă fumurie și finisaj frontal negru. Pentru alegerea unui tablou 12 module, acest model trebuie verificat după spațiul modular disponibil, dimensiunile de montaj și nivelul de protecție cerut de instalație.

Ce rol are tabloul GEWISS GW40229TN

GW40229TN formează carcasa în care pot fi organizate și montate aparate modulare pe șină DIN, precum siguranțe automate sau alte dispozitive compatibile cu configurația tabloului. Rolul său este mecanic și de protecție a ansamblului; aparatele electrice din interior se aleg separat în funcție de proiect.

Față de un tablou aparent, acest model este destinat montajului încastrat în zidărie. Prin urmare, corpul tabloului este introdus în perete, iar partea frontală rămâne accesibilă pentru operarea și verificarea aparatelor instalate.

Capacitate de 12+1 module

GEWISS declară pentru GW40229TN o capacitate de 12+1 module EN 50022. Aceasta este informația care trebuie folosită la planificarea aparatajului modular, mai ales când tabloul trebuie să găzduiască mai multe protecții sau funcții pe aceeași șină DIN.

Dacă proiectul este căutat sau specificat generic ca tablou 12 module, trebuie avut în vedere că GW40229TN este declarat oficial 12+1 module. Numărul de module ocupat de fiecare aparat trebuie calculat înainte de cumpărare, deoarece un dispozitiv poate ocupa unul sau mai multe module.

Montaj încastrat în zidărie

GW40229TN este realizat pentru montaj încastrat în perete din zidărie. Acest tip de instalare permite integrarea corpului tabloului în grosimea peretelui, păstrând la exterior zona frontală și ușa de acces.

Produsul nu trebuie confundat cu variantele pentru montaj aparent sau cu versiunile dedicate pereților din gips-carton. Tipul peretelui și metoda de fixare sunt criterii de compatibilitate la fel de importante ca numărul de module.

Dimensiuni exterioare 328x218x106mm

Dimensiunile exterioare declarate pentru GW40229TN sunt 328x218x106mm. Acestea trebuie luate în calcul pentru spațiul necesar montajului și pentru integrarea tabloului în zona prevăzută în proiect.

Denumirea comercială a produsului poate utiliza și reperul dimensional 330x218x25, însă acesta nu trebuie confundat cu dimensiunile exterioare complete ale carcasei. Pentru verificarea gabaritului efectiv, criteriul relevant este dimensiunea exterioară de 328x218x106mm.

Protecție IP40 și rezistență IK08

Tabloul are grad de protecție IP40. Acesta indică protecția împotriva pătrunderii corpurilor solide mai mari de 1mm, fără o clasificare specifică pentru protecția împotriva apei.

Rezistența mecanică este IK08. Pentru un tablou 12 module, aceste caracteristici trebuie raportate la mediul real de instalare; dacă proiectul cere protecție împotriva apei sau un grad IP superior, trebuie selectată o altă variantă.

Ușă transparentă fumurie și finisaj negru

GW40229TN are partea frontală în nuanță toner negru și ușă transparentă fumurie. Ușa permite vizualizarea aparatajului din interior fără demontarea elementului frontal și completează aspectul discret al variantei negre.

Culoarea nu modifică funcția electrică a tabloului. Alegerea variantei negre trebuie făcută după confirmarea capacității modulare, montajului în zidărie și gradului IP necesar.

Clasa II și material fără halogeni

Carcasa are clasa de izolație II conform IEC 61140 și este realizată din material fără halogeni conform EN 60754-2. Tensiunea nominală declarată este de 400V, iar tensiunea de izolație este de 750V.

Puterea maximă dispersabilă declarată este de 24W. Această valoare este relevantă pentru evaluarea termică a aparatelor montate în interior și nu trebuie confundată cu puterea circuitelor electrice deservite de tablou.

Ce verifici înainte de cumpărare

Alege GW40229TN dacă ai nevoie de un tablou 12 module din gama GEWISS 40 CDI, pentru montaj încastrat în zidărie, cu protecție IP40 și finisaj negru. Verifică numărul total de module necesare, dimensiunile spațiului de montaj și condițiile de mediu înainte de comandă.

• Tip: tablou / carcasă de distribuție încastrată.
• Gamă: GEWISS 40 CDI.
• Cod: GW40229TN.
• Capacitate: 12+1 module EN 50022.
• Montaj: încastrat în zidărie.
• Dimensiuni exterioare: 328x218x106mm.
• Grad de protecție: IP40.
• Rezistență mecanică: IK08.
• Culoare: toner negru.
• Ușă: transparentă fumurie.
• Clasa de izolație: II.
• Material: fără halogeni conform EN 60754-2.
• Curent nominal: 125A.
• Tensiune nominală: 400V.
• Putere dispersabilă: 24W.

Pentru alte capacități și variante de montaj poți consulta tablourile electrice, selecția de tablouri din plastic și gama de tablouri electrice GEWISS.

Erori frecvente

Considerarea produsului ca tablou de exact 12 module fără verificarea configurației. GW40229TN este declarat 12+1 module EN 50022. Spațiul ocupat de aparatele instalate trebuie calculat după lățimea modulară a fiecăruia.

Confundarea dimensiunii 330x218x25 cu gabaritul exterior complet. Dimensiunile exterioare declarate ale carcasei sunt 328x218x106mm. Pentru spațiul real de montaj trebuie folosite dimensiunile tehnice ale produsului.

Alegerea IP40 pentru un spațiu care necesită protecție la apă. IP40 nu oferă o clasificare de protecție împotriva pătrunderii apei. Dacă mediul cere un grad IP superior, trebuie aleasă o carcasă adecvată.

Confundarea montajului încastrat cu montajul aparent. GW40229TN este destinat încastrării în zidărie. O instalație aparentă sau un perete din alt tip de material poate necesita o altă variantă constructivă.

Întrebări frecvente

Câte module are GEWISS GW40229TN?

GEWISS GW40229TN are o capacitate declarată de 12+1 module EN 50022. Este potrivit pentru configurații construite în jurul unui tablou 12 module, dar capacitatea oficială trebuie luată în calcul la dimensionarea aparatajului.

GW40229TN este pentru montaj încastrat?

GEWISS GW40229TN este destinat montajului încastrat în perete din zidărie. Corpul tabloului se integrează în perete, iar partea frontală și ușa rămân accesibile.

Ce dimensiuni are GW40229TN?

GEWISS GW40229TN are dimensiuni exterioare de 328x218x106mm. Aceste dimensiuni sunt cele relevante pentru verificarea gabaritului exterior al carcasei.

Ce grad de protecție are GW40229TN?

GEWISS GW40229TN are grad de protecție IP40 și rezistență mecanică IK08. IP40 trebuie verificat în raport cu mediul în care va fi instalat tabloul.

GW40229TN include siguranțele automate?

GEWISS GW40229TN este carcasa de distribuție pentru aparataj modular. Siguranțele automate și celelalte dispozitive electrice care ocupă modulele se aleg separat în funcție de schema instalației.
