Tablou organizare santier GEWISS Q-DIN GW68013N 20 module 8 locasuri IEC 16/32A IP65

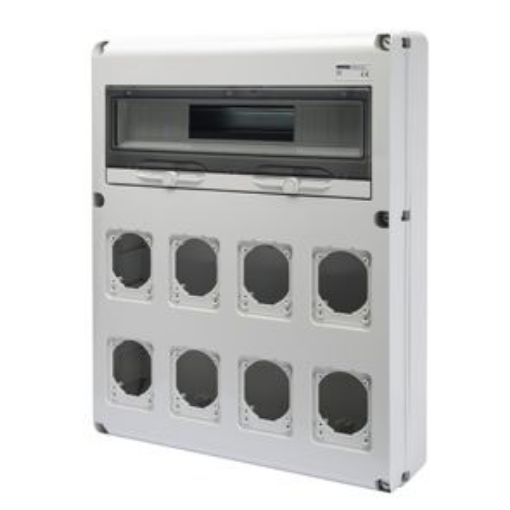

Tablou organizare santier GEWISS Q-DIN GW68013N este o carcasă de distribuție neechipată, cu 20 module DIN și 8 locașuri destinate prizelor IEC 309 de 16/32A. Modelul are grad de protecție IP65, rezistență mecanică IK08, clasă de izolație II și montaj aparent, fiind conceput pentru configurarea unui tablou de distribuție în funcție de echiparea electrică necesară.

GW68013N face parte din gama GEWISS 68 Q-DIN. Un aspect important înainte de alegere este faptul că produsul nu reprezintă un tablou precablat și nu este livrat cu opt prize deja montate: cele opt poziții sunt locașuri pentru integrarea prizelor compatibile și a echipării necesare proiectului.

Configurație Q-DIN cu 20 module și 8 locașuri IEC

Configurația acestui tablou organizare santier combină spațiul modular DIN cu opt poziții pentru prize IEC 309 de 16/32A. Cele 20 de module EN 50022 permit integrarea aparatajului modular ales pentru schema electrică, iar locașurile dedicate permit configurarea zonei de prize în funcție de necesarul instalației.

Versiunea GW68013N este neechipată. Prin urmare, protecțiile modulare, prizele și configurația circuitelor trebuie stabilite separat, în funcție de proiect. Această diferență este esențială atunci când produsul este comparat cu un tablou precablat, unde echiparea electrică este deja definită.

• 20 module DIN: spațiu pentru aparataj modular montat pe șină, conform configurației proiectate.
• 8 locașuri: prevăzute pentru prize IEC 309 de 16/32A.
• Versiune neechipată: prizele și aparatajul electric nu sunt instalate în configurația de bază.
• Montaj aparent: carcasa este destinată instalării pe suprafață.

Protecție IP65 și rezistență mecanică IK08

GW68013N are grad de protecție IP65 și rezistență mecanică IK08. Pentru un tablou organizare santier, aceste două valori trebuie analizate separat: IP indică nivelul de protecție al carcasei față de pătrunderea corpurilor solide și a apei, iar IK caracterizează rezistența la impact mecanic.

În cazul acestei carcase, menținerea gradului IP65 depinde de configurarea corectă a locașurilor neutilizate. Capacele flanșelor oarbe trebuie instalate corect pe pozițiile care nu sunt echipate. Alegerea și montarea componentelor trebuie, prin urmare, realizate astfel încât nivelul de protecție cerut instalației să fie păstrat.

Carcasa are clasa de izolație II și este conformă cu EN 62208. Temperatura de funcționare specificată pentru GW68013N este de la -25°C la +40°C, parametru care trebuie corelat cu mediul real în care va fi instalat tabloul.

Dimensiuni și integrarea în instalație

Dimensiunile exterioare ale carcasei sunt 45x56x12cm. Aceste valori trebuie verificate înainte de montaj, deoarece influențează spațiul necesar pe suprafața de instalare, poziționarea traseelor electrice și accesul pentru echipare și intervenții.

Carcasa are finisaj gri RAL 7035. Pentru configurare sunt furnizate elemente dedicate locașurilor pentru prize IEC 309 de 16/32A, inclusiv clemă de cablu, capace filetate și flanșe adaptor aferente pozițiilor pentru prize. Echiparea electrică finală trebuie stabilită separat, în funcție de circuitele și protecțiile prevăzute în proiect.

Pentru alte configurații de distribuție pot fi consultate tablourile pentru organizare șantier, iar pentru produse din aceeași marcă este disponibilă selecția GEWISS.

Cum alegi corect GW68013N

Alegerea modelului GW68013N este relevantă atunci când proiectul necesită simultan 20 de module DIN și până la opt poziții pentru prize IEC de 16/32A. Numărul de locașuri nu trebuie interpretat ca număr de prize incluse, deoarece carcasa este livrată în versiune neechipată.

Înainte de comandarea unui tablou organizare santier, verifică schema electrică, tipul și numărul prizelor necesare, aparatajul modular, curenții nominali prevăzuți și modul în care configurația finală păstrează gradul de protecție. Dacă proiectul necesită un ansamblu gata echipat, o carcasă neechipată și un tablou precablat nu sunt produse echivalente.

• Verifică dacă cele 20 module DIN sunt suficiente pentru aparatajul prevăzut.
• Stabilește câte dintre cele 8 locașuri IEC vor fi efectiv echipate.
• Confirmă tipul prizelor IEC 309 și curentul nominal necesar fiecărui circuit.
• Ține cont de condițiile necesare pentru păstrarea gradului IP65 după echipare.
• Verifică spațiul disponibil raportat la dimensiunile exterioare de 45x56x12cm.

Erori frecvente

Confundarea celor 8 locașuri cu 8 prize incluse. GW68013N este o carcasă neechipată. Dacă proiectul necesită un tablou gata de utilizare, trebuie verificată separat existența prizelor, protecțiilor și a cablării înainte de alegere.

Presupunerea că IP65 se păstrează indiferent de echipare. Protecția IP65 depinde de închiderea corectă a pozițiilor neutilizate. Lăsarea unui locaș neprotejat sau folosirea unei configurații necorespunzătoare poate modifica nivelul de protecție al ansamblului.

Alegerea carcasei numai după numărul de prize dorit. Un tablou organizare santier trebuie dimensionat și după numărul de module DIN, schema protecțiilor și tipul circuitelor. Cele 20 de module disponibile trebuie raportate la aparatajul efectiv care urmează să fie instalat.

Omiterea dimensiunilor exterioare. GW68013N măsoară 45x56x12cm, astfel încât poziția de montaj trebuie verificată înainte de instalare, inclusiv din perspectiva accesului pentru cablare, echipare și operare.

Întrebări frecvente

GW68013N este livrat cu 8 prize montate?

GEWISS GW68013N nu este livrat ca tablou echipat cu 8 prize. Modelul este o carcasă Q-DIN neechipată cu opt locașuri pentru prize IEC 309 de 16/32A. Prizele, protecțiile modulare și configurația circuitelor trebuie stabilite în funcție de instalația pentru care este pregătit tabloul.

Câte module DIN are tabloul GEWISS GW68013N?

GEWISS GW68013N are 20 de module EN 50022. Spațiul modular este destinat aparatajului ales pentru configurația electrică. Numărul de module trebuie verificat împreună cu schema protecțiilor și cu numărul circuitelor, nu separat de echiparea finală.

Ce înseamnă IP65 pentru GW68013N?

GW68013N are grad de protecție IP65 în configurația corespunzătoare. Pentru pozițiile neechipate, capacele flanșelor oarbe trebuie montate corect. Configurația finală a tabloului trebuie realizată astfel încât nivelul de protecție al carcasei să nu fie compromis.

Care sunt dimensiunile tabloului GW68013N?

Tabloul GEWISS GW68013N are dimensiuni exterioare de 45x56x12cm. Este un model pentru montaj aparent, iar aceste dimensiuni trebuie luate în calcul la alegerea suprafeței de instalare și la planificarea spațiului necesar pentru cablare și acces.

Ce temperatură de funcționare are GW68013N?

GEWISS GW68013N este specificat pentru o temperatură de funcționare de la -25°C la +40°C. Carcasa are și rezistență mecanică IK08 și clasă de izolație II. Condițiile concrete ale instalației trebuie corelate cu configurația electrică finală și cu cerințele proiectului.
