Tablou organizare santier GEWISS Q-DIN GW68003N 10 module 4 locasuri prize IEC 16/32A IP65

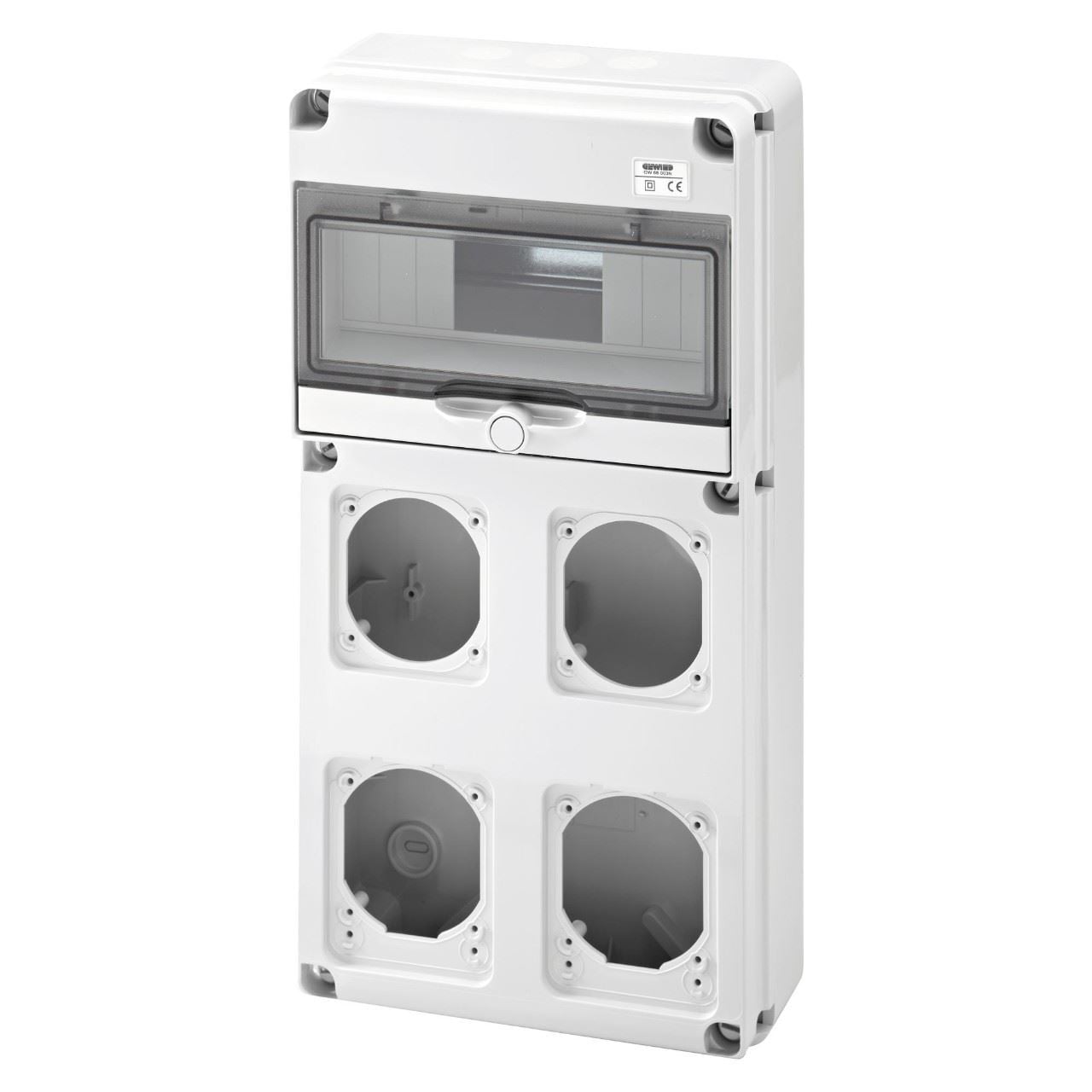

Tabloul de organizare șantier GEWISS Q-DIN GW68003N este un tablou gol pentru distribuția energiei, cu 10 module DIN și 4 locașuri pentru prize, 2 IEC 16A și 2 IEC 16/32A. Modelul face parte din gama GEWISS 68 Q-DIN, are grad de protecție IP65, rezistență mecanică IK08 și este destinat montajului aparent. Configurația neechipată permite selectarea separată a prizelor și aparatajului modular necesar instalației, fără a limita proiectul la o echipare prestabilită.

Ce configurație oferă tabloul GEWISS GW68003N

Tabloul de organizare șantier GEWISS GW68003N oferă 10 module conform EN 50022 și patru poziții pentru integrarea prizelor. Configurația prevăzută de producător este de 2 locașuri IEC 16A și 2 locașuri IEC 16/32A. Acestea sunt spații pentru prize compatibile, nu patru prize montate din fabrică.

Această diferență este importantă la alegere. GW68003N este declarat de producător în versiune goală, ceea ce înseamnă că prizele și aparatajul modular trebuie stabilite separat în funcție de configurația instalației. Astfel, produsul este potrivit atunci când se dorește construirea unui tablou de distribuție pornind de la o carcasă Q-DIN cu spațiu modular și locașuri IEC definite.

Cele 10 module DIN permit integrarea aparatajului modular compatibil cu proiectul, iar cele patru locașuri oferă spațiul necesar pentru prizele prevăzute de configurația carcasei. Înainte de comandarea componentelor suplimentare trebuie verificat tipul exact de priză necesar pentru fiecare locaș.

Protecție IP65 și rezistență mecanică IK08

Tabloul GEWISS Q-DIN GW68003N are grad de protecție IP65 și rezistență mecanică IK08. Aceste caracteristici sunt relevante pentru un tablou utilizat în aplicații unde carcasa trebuie să ofere un nivel definit de protecție împotriva factorilor de mediu și a solicitărilor mecanice.

Gama Q-DIN este concepută pentru distribuția energiei în aplicații din clădiri, sectorul terțiar și comercial și include soluții pentru aplicații fixe și transportabile. Producătorul indică inclusiv rezistența la UV conform EN 62208 pentru gama Q-DIN, caracteristică relevantă atunci când tablourile sunt expuse în condiții exterioare.

Pentru modelul GW68003N, temperatura de funcționare declarată este cuprinsă între -25°C și +40°C. Clasa de izolație este II, iar testul la fir incandescent este declarat la 650°C. Aceste valori permit verificarea produsului în raport cu condițiile prevăzute în proiect, fără a presupune că orice tablou Q-DIN are automat aceeași configurație tehnică.

Montaj aparent și acces la aparatajul modular

Tabloul de organizare șantier GEWISS GW68003N este destinat montajului aparent. Gama Q-DIN utilizează o ușă transparentă care permite inspectarea aparatajului montat în zona modulară fără ca acesta să fie ascuns vizual de capac.

Formatul cu 10 module trebuie verificat înainte de configurarea protecțiilor și a celorlalte dispozitive DIN. Numărul de module disponibil reprezintă o limită fizică a configurației, astfel încât aparatajul ales trebuie să poată fi integrat în spațiul disponibil.

Carcasa este gri RAL 7035. Pentru acest model, producătorul declară o putere disipabilă A de 16W și o putere disipabilă B de 42W. Aceste valori fac parte din datele tehnice ale carcasei și trebuie evaluate în cadrul proiectării configurației finale.

Când este potrivit GW68003N

Tabloul de organizare șantier GEWISS GW68003N este relevant atunci când proiectul necesită o carcasă Q-DIN IP65 cu 10 module și patru locașuri pentru prize IEC de 16A și 16/32A, dar echiparea finală trebuie aleasă separat. Este o soluție diferită de un tablou precablat sau echipat din fabrică, unde prizele și aparatele de protecție sunt deja stabilite.

Acest format oferă flexibilitate în configurare, însă presupune și verificarea atentă a componentelor care vor completa tabloul. Numărul și tipul locașurilor nu trebuie confundate cu numărul prizelor incluse. În cazul GW68003N, versiunea este goală.

Pentru alte variante din aceeași zonă de utilizare pot fi consultate tablourile pentru organizare șantier. Dacă proiectul necesită o altă dimensiune sau un alt tip de tablou, gama de tablouri electrice permite alegerea unei configurații diferite. Pentru produse ale aceluiași producător poate fi consultată și pagina GEWISS.

Ce verifici înainte de alegere

Primul criteriu este dacă ai nevoie de un tablou gol sau de unul deja echipat. GW68003N este o carcasă neechipată, chiar dacă dispune de patru locașuri pentru prize. Dacă proiectul necesită un ansamblu complet cu prize și protecții deja montate, trebuie verificată o altă configurație.

Al doilea criteriu este numărul de module. Modelul oferă 10 module DIN, iar toate dispozitivele modulare planificate trebuie să se încadreze în acest spațiu.

Al treilea criteriu este configurația prizelor. Carcasa este prevăzută pentru 2 IEC 16A și 2 IEC 16/32A. Tipul exact al componentelor care vor fi montate trebuie verificat înainte de achiziție.

Gradul de protecție și mediul de instalare reprezintă un alt criteriu important. GW68003N are IP65, IK08 și temperatură de funcționare declarată între -25°C și +40°C. Aceste caracteristici trebuie comparate cu cerințele reale ale amplasamentului.

Erori frecvente

Considerarea tabloului GEWISS GW68003N drept tablou echipat cu patru prize

Tabloul de organizare șantier GEWISS GW68003N este declarat în versiune goală. Cele 2 poziții IEC 16A și cele 2 poziții IEC 16/32A reprezintă locașuri pentru prize, nu prize instalate din fabrică. Componentele necesare echipării trebuie selectate separat.

Alegerea GW68003N doar după gradul IP65

Gradul IP65 nu este suficient pentru identificarea configurației potrivite. Tabloul GEWISS GW68003N trebuie verificat și după numărul de module, tipul locașurilor pentru prize, montajul aparent și caracteristicile mecanice ale carcasei.

Ignorarea limitei de 10 module DIN

Tabloul GEWISS GW68003N oferă 10 module. Aparatajul modular prevăzut pentru configurația finală trebuie verificat în raport cu acest spațiu înainte de achiziționarea componentelor.

Confundarea locașurilor IEC 16/32A cu prize universale

GW68003N are locașuri definite pentru 2 IEC 16A și 2 IEC 16/32A. Compatibilitatea prizelor care urmează să fie instalate trebuie verificată pentru configurația carcasei și pentru cerințele instalației.

Întrebări frecvente

Tabloul GEWISS GW68003N vine echipat cu prize?

Tabloul de organizare șantier GEWISS GW68003N este livrat în versiune goală. Are patru locașuri pentru prize, configurate pentru 2 IEC 16A și 2 IEC 16/32A, dar prizele trebuie selectate separat.

Câte module are tabloul GEWISS GW68003N?

Tabloul GEWISS Q-DIN GW68003N oferă 10 module conform EN 50022. Spațiul trebuie verificat în raport cu aparatajul modular prevăzut în configurația finală.

Ce grad de protecție are GEWISS GW68003N?

Tabloul GEWISS GW68003N are grad de protecție IP65 și rezistență mecanică IK08. Temperatura de funcționare declarată este între -25°C și +40°C.

Cum se montează tabloul GEWISS GW68003N?

Tabloul GEWISS GW68003N este destinat montajului aparent. Alegerea poziției și realizarea instalației trebuie făcute în conformitate cu cerințele proiectului și documentația tehnică aplicabilă.

Pentru ce prize este prevăzut GW68003N?

Tabloul de organizare șantier GEWISS GW68003N este prevăzut cu două locașuri IEC 16A și două locașuri IEC 16/32A. Configurația exactă a prizelor montate se stabilește separat.
