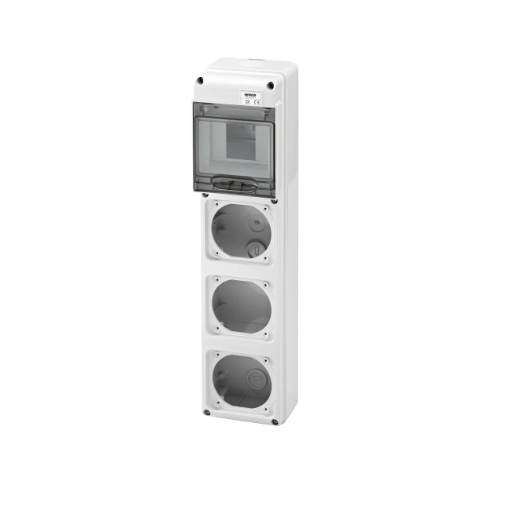

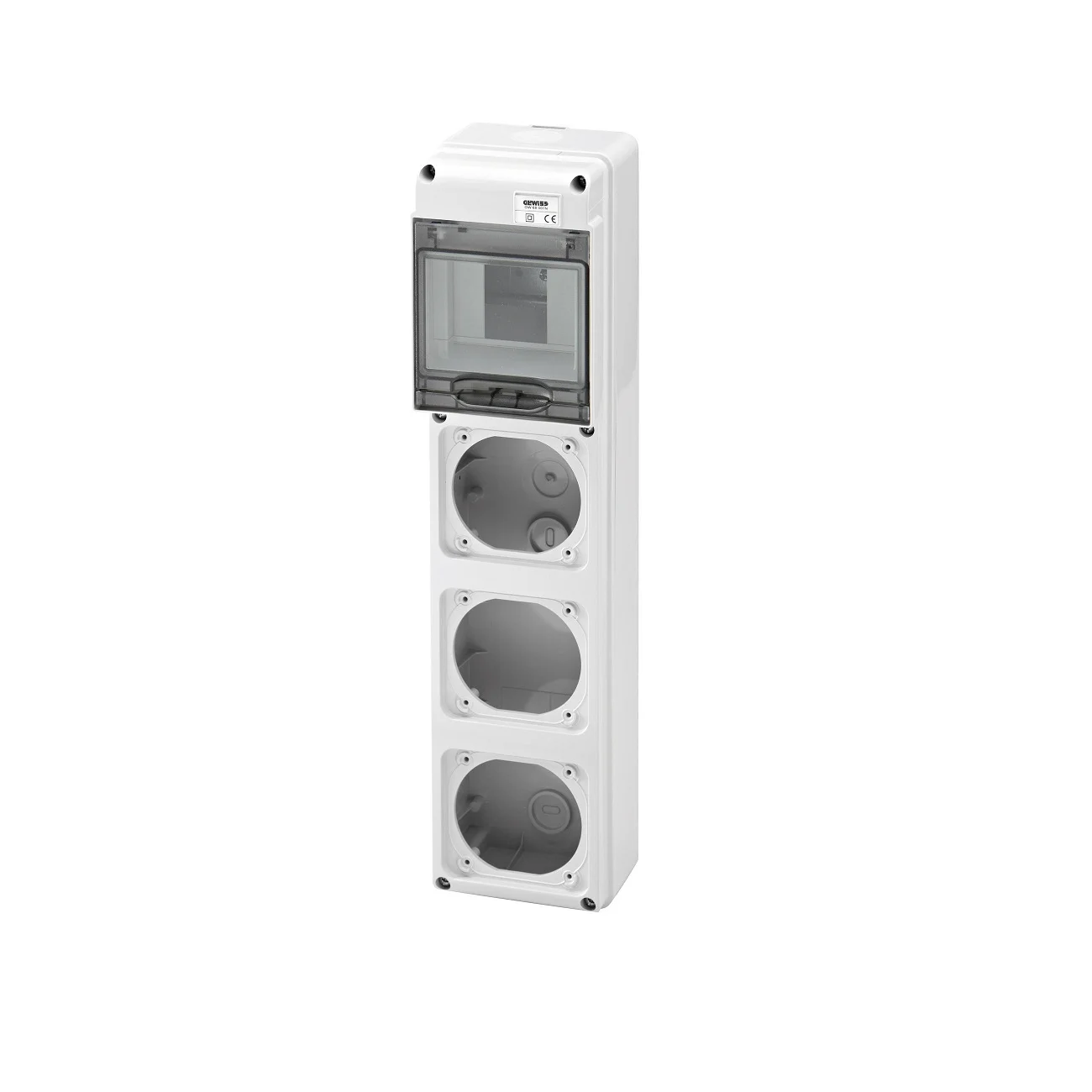

Tabloul de organizare șantier GEWISS Q-DIN GW68001N este o carcasă neechipată pentru distribuție electrică, cu 5 module DIN și 3 locașuri destinate prizelor IEC 309 de 16A IP44/67. Varianta are grad de protecție IP65, montaj aparent și dimensiuni exterioare de 105 x 430 x 96 mm. Prizele nu sunt incluse, ceea ce permite configurarea tabloului în funcție de echiparea necesară proiectului, în limitele prevăzute pentru sistemul Q-DIN.
Tablou de organizare șantier GEWISS Q-DIN cu 5 module
GW68001N face parte din gama GEWISS 68 Q-DIN și oferă 5 module pe șină DIN EN 50022. Spațiul modular este separat de cele trei locașuri pentru prize, astfel încât numărul de module nu trebuie confundat cu numărul pozițiilor disponibile pentru prize.
Configurația este utilă atunci când este necesar un tablou compact care să combine aparatură modulară cu până la trei prize IEC 309 compatibile. Echiparea efectivă se stabilește separat, deoarece GW68001N este declarat de producător ca versiune goală. Pentru alte capacități și configurații poate fi consultată gama de tablouri de organizare șantier.
3 locașuri pentru prize IEC 309 de 16A
Tabloul GEWISS GW68001N are trei poziții pentru prize IEC 309 de 16A, cu grade IP44/67 în funcție de priza utilizată. Formularea „3 locuri pentru prize” este importantă: carcasa nu trebuie confundată cu un tablou complet echipat cu trei prize.
Acest lucru permite alegerea separată a prizelor compatibile cu instalația și consumatorii care urmează să fie conectați. Tipul prizei, numărul de poli, tensiunea și restul caracteristicilor electrice trebuie stabilite din configurația concretă a proiectului, nu deduse numai din carcasa GW68001N.
Pentru alte componente din această zonă de distribuție poate fi consultată categoria de prize și fișe industriale. Compatibilitatea unei prize individuale cu GW68001N trebuie însă verificată după documentația sistemului.
Protecție IP65 și rezistență mecanică IK08
Carcasa GW68001N are grad de protecție IP65 și rezistență mecanică IK08. GEWISS precizează că gradul IP65 al tabloului neechipat este obținut atunci când capacele oarbe sunt instalate corect pe toate locașurile rămase neutilizate. Prin urmare, protecția declarată nu trebuie interpretată independent de modul în care este finalizată configurația.
Produsul este realizat pentru montaj aparent și are clasa de izolație II. Producătorul indică și un interval de temperatură de funcționare de la -25°C la +40°C, precum și conformitatea carcasei cu EN 62208.
Aceste caracteristici fac ca GW68001N să poată fi analizat pentru aplicații de distribuție unde protecția carcasei și rezistența mecanică sunt criterii relevante. Configurația completă trebuie însă evaluată ca ansamblu, inclusiv în funcție de prizele și aparatura montate ulterior.
Dimensiuni compacte pentru montaj aparent
Tabloul de organizare șantier GEWISS Q-DIN GW68001N are dimensiuni exterioare de 105 mm lățime, 430 mm înălțime și 96 mm adâncime. Formatul vertical permite integrarea celor 5 module DIN și a celor trei locașuri pentru prize într-o carcasă relativ îngustă.
Dimensiunile sunt utile atunci când trebuie verificat spațiul disponibil pentru montaj, dar nu sunt suficiente pentru alegerea produsului. Trebuie stabilite separat necesarul de module, numărul și tipul prizelor și aparatura care va fi instalată în interior.
Carcasă gri RAL 7035 din gama 68 Q-DIN
GW68001N are culoare gri RAL 7035. PDP-ul identifică materialul ca tehnopolimer, iar gama Q-DIN este concepută ca sistem de tablouri de distribuție pentru aplicații terțiare, comerciale și în construcții.
Producătorul declară și rezistență UV pentru gama Q-DIN conform EN 62208. Această caracteristică trebuie interpretată împreună cu condițiile de montaj și cu echiparea finală a tabloului, fără a presupune că orice configurație realizată ulterior păstrează automat toate caracteristicile carcasei neechipate.
Pentru alte tablouri ale aceluiași producător poate fi consultată gama de tablouri electrice GEWISS.
Ce include GW68001N și ce trebuie ales separat
GW68001N este livrat ca tablou neechipat. Producătorul menționează între accesoriile furnizate o clemă pentru cablu și două capace pentru șuruburi. Gama indică de asemenea un capac orb pentru locașul de priză aferent acestei configurații.
Prizele IEC 309 nu sunt incluse. Nici aparatura modulară pentru cele 5 module DIN nu trebuie presupusă ca fiind prezentă. Acest aspect diferențiază GW68001N de tablourile precablate sau complet echipate, unde conținutul electric este deja stabilit de configurația produsului.
Pentru cumpărător, această diferență contează direct: GW68001N oferă carcasa și spațiul de echipare, iar funcțiile electrice finale depind de componentele selectate separat.
Când este potrivit tabloul GW68001N
Tabloul GEWISS GW68001N este relevant atunci când proiectul necesită o carcasă Q-DIN cu 5 module și până la trei locașuri pentru prize IEC 309 de 16A. Formatul este potrivit mai ales dacă echiparea trebuie configurată individual, nu cumpărată într-o variantă precablată cu prize și protecții deja stabilite.
Dacă necesarul depășește 5 module sau cere mai multe poziții pentru prize, o altă variantă Q-DIN poate fi mai potrivită. GEWISS produce în aceeași familie tablouri cu capacități diferite, inclusiv 10, 14 și 20 module. Alegerea trebuie făcută după echiparea efectivă, nu doar după dimensiunea carcasei.
Ce verifici înainte de alegerea GW68001N
Primul criteriu este spațiul modular: GW68001N oferă 5 module DIN. Al doilea este numărul pozițiilor pentru prize: carcasa are trei locașuri pentru IEC 309 de 16A. Apoi trebuie verificat dacă montajul aparent, dimensiunile de 105 x 430 x 96 mm și gradul de protecție al carcasei corespund proiectului.
Trebuie stabilit și nivelul de echipare dorit. Dacă este necesar un tablou gata echipat, GW68001N nu trebuie confundat cu o variantă precablată. Dacă se dorește configurarea individuală a prizelor și aparaturii modulare, versiunea goală oferă flexibilitatea necesară pentru construirea ansamblului conform proiectului.
Erori frecvente
Presupunerea că GW68001N include trei prize de 16A
Tabloul GEWISS GW68001N nu include trei prize. Produsul are trei locașuri destinate prizelor IEC 309 de 16A și este livrat ca versiune neechipată. Prizele trebuie selectate separat.
Confundarea celor 5 module cu numărul de prize
GW68001N oferă 5 module DIN și, separat, trei locașuri pentru prize. Cele două valori descriu zone diferite ale tabloului și nu sunt interschimbabile.
Considerarea IP65 ca proprietate independentă de echiparea finală
GEWISS precizează că IP65 pentru tabloul neechipat se obține cu capace oarbe instalate corect pe locașurile neutilizate. Configurația finală trebuie analizată împreună cu componentele montate.
Alegerea GW68001N când este necesar un tablou precablat
GW68001N este o carcasă goală. Dacă proiectul cere prize, protecții și conexiuni deja configurate, trebuie verificată o variantă echipată sau precablată care declară explicit componentele incluse.
Întrebări frecvente
Tabloul GEWISS GW68001N are prizele incluse?
Tabloul GEWISS GW68001N nu include prizele IEC 309. Carcasa oferă trei locașuri pentru prize de 16A, iar prizele compatibile se aleg separat în funcție de configurația proiectului.
Câte module are tabloul de organizare șantier GW68001N?
Tabloul de organizare șantier GEWISS GW68001N are 5 module DIN EN 50022. Spațiul modular este distinct de cele trei poziții disponibile pentru prize.
Ce grad de protecție are GW68001N?
Tabloul GEWISS GW68001N are grad de protecție IP65 și rezistență mecanică IK08. Pentru varianta neechipată, producătorul condiționează IP65 de închiderea corectă a locașurilor neutilizate cu capace oarbe.
Ce dimensiuni are tabloul GEWISS GW68001N?
Tabloul GEWISS GW68001N are dimensiuni exterioare de 105 x 430 x 96 mm. Este o configurație cu montaj aparent și format vertical.
GW68001N este un tablou echipat sau neechipat?
GW68001N este un tablou neechipat din gama GEWISS 68 Q-DIN. Prizele și aparatura modulară se stabilesc separat, în funcție de configurația necesară.
