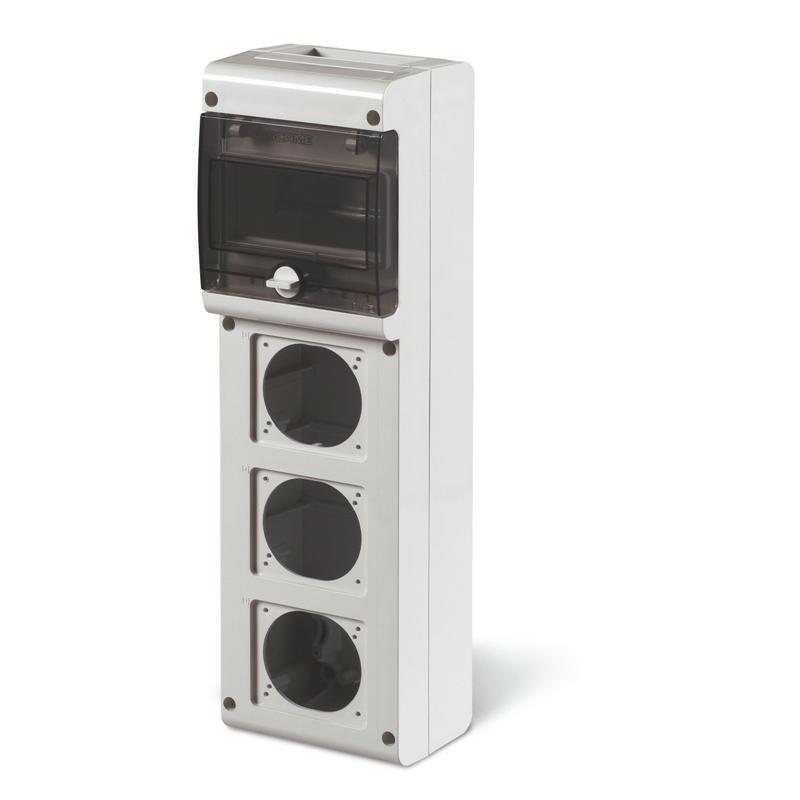

Tabloul de organizare șantier SCAME BLOCK3 632.3500-000 este o cutie modulară pentru montaj aparent, configurată cu 6 module și 3 locuri pentru montarea prizelor. Are dimensiuni de 136x440x105mm, corp din termoplastic, grad de protecție IP66 și rezistență mecanică IK08. Cele trei poziții sunt realizate cu decupaje de 70x87mm pentru prize de 16A și permit, cu adaptarea corespunzătoare, montarea prizelor de 32A cu dimensiunea 84x106mm.
O distincție importantă pentru alegerea produsului este că SCAME 632.3500-000 reprezintă cutia modulară, nu un tablou precablat cu trei prize incluse. Cele trei poziții sunt spații destinate montării prizelor compatibile. Această diferență separă reperul de tablourile SCAME precablate, unde configurația prizelor și caracteristicile electrice ale ansamblului sunt deja definite.
Caracteristicile tabloului SCAME BLOCK3 632.3500-000
Reperul face parte din seria comercială SCAME BLOCK, iar modularitatea este identificată de producător drept BLOCK3. Cutia dispune de 6 module și de trei poziții pentru prize. Montajul este pe perete, corespunzător unui tablou aparent.
Fișa tehnică oficială declară IP66 pentru gradul de protecție și IK08 pentru rezistența mecanică la impact. Materialul este termoplastic, iar puterea disipată declarată pentru cutie este de 9W.
| Caracteristică |
SCAME 632.3500-000 |
Ce verifici la alegere |
| Tip produs |
Tablou organizare șantier / cutie modulară |
Este cutia pentru configurarea ansamblului, nu un bloc precablat. |
| Serie |
SCAME BLOCK, modularitate BLOCK3 |
Identifică familia constructivă a produsului. |
| Număr module |
6 module |
Spațiul modular declarat pentru această variantă. |
| Locuri pentru prize |
3 |
Sunt poziții pentru montarea prizelor, nu trei prize incluse. |
| Decupaje |
70x87mm |
Configurația indicată pentru prize de 16A. |
| Dimensiuni |
136x440x105mm |
Gabaritul complet al cutiei. |
| Grad de protecție |
IP66 |
Gradul IP declarat pentru reper. |
| Rezistență mecanică |
IK08 |
Clasificarea la impact declarată separat de IP. |
| Material |
Termoplastic |
Materialul cutiei declarat de SCAME. |
| Montaj |
Aparent, pe perete |
Versiunea de montaj indicată de producător. |
6 module și 3 locuri pentru prize
SCAME 632.3500-000 combină 6 module cu trei poziții dedicate prizelor. Cele două caracteristici descriu zone diferite ale cutiei și nu trebuie interpretate ca șase prize sau ca un tablou care vine deja echipat cu trei prize.
Cei 6 moduli reprezintă capacitatea modulară declarată pentru această variantă BLOCK3. Separat, cele trei poziții sunt destinate montării prizelor compatibile. Această configurație este motivul pentru care produsul apare comercial în categoria tablourilor pentru organizare de șantier, însă echiparea efectivă trebuie diferențiată de configurația cutiei.
Ce prize pot fi montate în cele trei poziții?
Fișa SCAME precizează că decupajele sunt de 70x87mm și sunt destinate găzduirii prizelor de 16A. Producătorul menționează și posibilitatea utilizării prizelor de 32A cu dimensiunea 84x106mm, atunci când este folosită adaptarea corespunzătoare.
Această informație este mai precisă decât formularea generică „3 prize”. Reperul 632.3500-000 definește cele trei locuri pentru prize, în timp ce alegerea componentelor care vor ocupa aceste poziții reprezintă o etapă separată în configurarea tabloului.
Documentația SCAME menționează, de asemenea, compatibilitatea pozițiilor gri cu seria DOMOPLUS. Pentru identificarea componentelor compatibile trebuie urmărite dimensiunile și indicațiile producătorului pentru configurația dorită.
IP66 și IK08 sunt două caracteristici diferite
Tabloul SCAME BLOCK3 632.3500-000 are grad de protecție IP66. Această clasificare descrie protecția asigurată de închidere împotriva pătrunderii corpurilor solide și a apei în condițiile definite de standardul aplicabil.
Rezistența mecanică este declarată separat prin clasa IK08. Prin urmare, IP66 și IK08 nu sunt două moduri de a exprima aceeași proprietate. Primul este gradul IP al cutiei, iar al doilea reprezintă clasificarea la impact.
Păstrarea ambelor valori în descriere permite și o comparație mai corectă cu alte tablouri SCAME, fără a transforma gradul IP într-o afirmație generală despre toate condițiile în care poate fi utilizat produsul.
Dimensiuni 136x440x105mm și montaj aparent
Dimensiunile complete ale tabloului sunt de 136x440x105mm. Forma este astfel una îngustă și alungită, corespunzătoare configurației cu trei poziții pentru prize și zona cu 6 module.
SCAME indică pentru reper versiunea de montaj pe perete. În terminologia comercială utilizată pentru această categorie, produsul este un tablou cu montaj aparent. Dimensiunile complete sunt utile atunci când se compară 632.3500-000 cu alte variante BLOCK care oferă un alt număr de module sau alte poziții pentru prize.
Corp din termoplastic și putere disipată de 9W
Materialul declarat de producător pentru cutie este termoplastic. Fișa tehnică indică suplimentar o putere disipată de 9W, calculată în conformitate cu standardele menționate de SCAME pentru această familie.
Valoarea de 9W nu reprezintă puterea echipamentelor care pot fi alimentate prin prize și nici puterea nominală a tabloului. Este valoarea de disipare declarată pentru cutia modulară și trebuie păstrată în acest context.
Tablou modular, nu bloc precablat
Diferența dintre SCAME 632.3500-000 și un tablou precablat este esențială pentru o achiziție corectă. Reperul analizat este definit oficial ca o cutie modulară și oferă spațiile necesare configurării. Fișa producătorului nu prezintă trei prize deja incluse în acest cod.
În gama SCAME există separat blocuri și tablouri precablate, pentru care producătorul poate defini din fabrică tipurile de prize, curenții nominali, numărul de poli și alte caracteristici electrice ale ansamblului. Aceste date nu trebuie transferate către 632.3500-000 doar pentru că produsele au o formă sau o destinație comercială asemănătoare.
Standarde declarate pentru SCAME 632.3500-000
Fișa tehnică oficială indică standardele EN 60670-24 (2013) și EN 60670-1 (2005). SCAME menționează și Directiva 2014/35/UE privind joasa tensiune.
Producătorul precizează că disiparea de putere este calculată conform standardelor IEC EN 62208 și IEC EN 60670-24. Aceste referințe completează datele constructive ale produsului fără a schimba faptul că reperul este o cutie modulară destinată configurării.
Cum identifici corect SCAME 632.3500-000?
Pentru identificarea exactă trebuie urmărită combinația tablou organizare șantier + SCAME BLOCK3 + 6 module + 3 locuri pentru prize + IP66 + 632.3500-000. Dimensiunile 136x440x105mm și clasa IK08 oferă verificări suplimentare.
Pentru alte configurații pot fi consultate tablourile pentru organizare șantier. Compararea este util să fie făcută după numărul de module, numărul și dimensiunea pozițiilor pentru prize, gabarit, grad IP și, mai ales, după diferența dintre o cutie modulară și un ansamblu deja precablat.
Erori frecvente la alegerea SCAME 632.3500-000
Interpretarea celor 3 locuri drept 3 prize incluse
Reperul 632.3500-000 este o cutie modulară cu trei poziții pentru prize. Cele trei prize nu sunt definite de producător ca echipare inclusă a acestui cod.
Confundarea cu un tablou precablat
Produsul oferă structura modulară pentru configurare. Nu trebuie să îi fie atribuite automat prize, curenți nominali, protecții sau alte componente întâlnite la blocurile SCAME precablate.
Confundarea IP66 cu IK08
IP66 reprezintă gradul de protecție IP al cutiei, iar IK08 reprezintă clasificarea rezistenței mecanice la impact.
Interpretarea valorii de 9W drept putere disponibilă la prize
Cei 9W reprezintă puterea disipată declarată pentru cutia modulară. Valoarea nu exprimă puterea electrică disponibilă pentru echipamente conectate.
Întrebări frecvente despre tabloul SCAME 632.3500-000
Câte module are SCAME 632.3500-000?
Tabloul are o capacitate de 6 module și aparține configurației BLOCK3 din seria SCAME BLOCK.
SCAME 632.3500-000 include trei prize?
Fișa oficială îl definește ca o cutie modulară cu trei locuri pentru prize. Decupajele sunt destinate montării componentelor compatibile; produsul nu trebuie descris ca având trei prize deja incluse.
Ce dimensiuni are tabloul?
Dimensiunile complete sunt de 136x440x105mm, iar montajul declarat este pe perete, adică aparent.
Ce grade de protecție are?
SCAME declară IP66 pentru gradul de protecție și IK08 pentru rezistența mecanică la impact.
Ce dimensiuni au locurile pentru prize?
Decupajele sunt de 70x87mm pentru prize de 16A. SCAME menționează și posibilitatea montării prizelor de 32A cu dimensiunea 84x106mm atunci când se utilizează adaptarea corespunzătoare.
