Tablou organizare santier SCAME BLOCK4 11 module 4 locuri prize IP66 632.4500-000

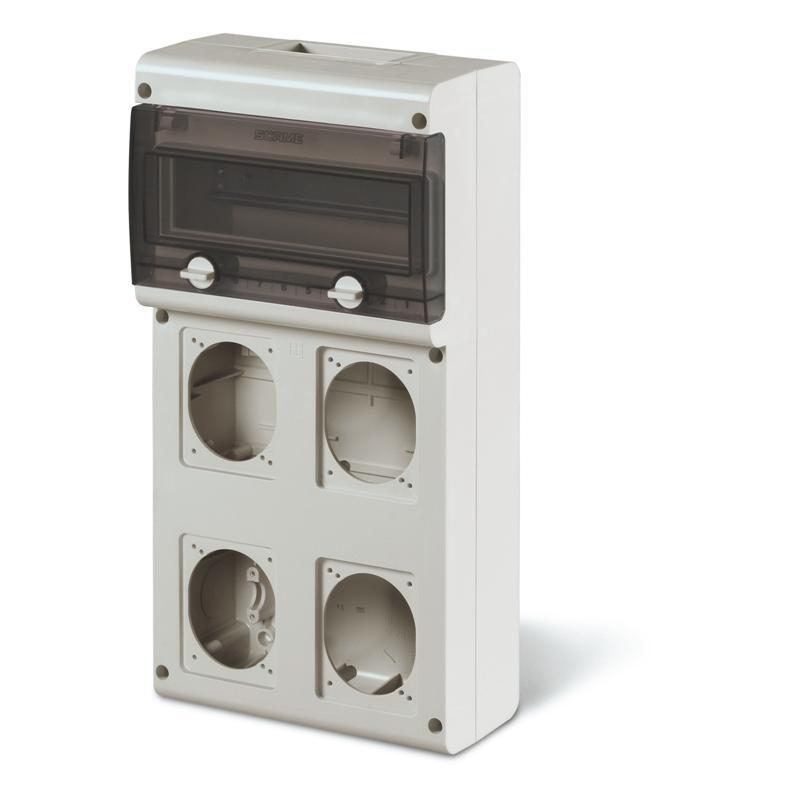

Tabloul de organizare șantier SCAME BLOCK4 632.4500-000 este o carcasă modulară neechipată pentru montaj aplicat, cu 11 module DIN și 4 locuri decupate pentru prize industriale. Reperul are dimensiuni de 212×415×105mm, grad de protecție IP66, rezistență mecanică IK08 și putere disipabilă declarată de 14W. Este important de reținut că produsul nu reprezintă un tablou gata echipat cu patru prize: cele patru poziții sunt decupaje destinate echipării ulterioare cu prize compatibile.

Codul 632.4500-000 identifică varianta BLOCK4 cu 11 module și patru decupaje. Această configurație o diferențiază de alte carcase SCAME BLOCK care pot avea alte dimensiuni, alt număr de module DIN sau o dispunere diferită a locurilor pentru prize.

Ce este SCAME BLOCK4 632.4500-000?

SCAME definește reperul ca modular enclosure din seria BLOCK, în execuție BLOCK4 pentru montaj aplicat. Este baza constructivă a unui tablou de distribuție cu prize, oferind atât spațiu modular pentru aparataj DIN, cât și patru decupaje frontale destinate prizelor.

Prin urmare, formularea „4 prize” trebuie înțeleasă corect în contextul acestui produs. 632.4500-000 are patru locuri pentru prize, nu patru prize incluse. Această diferență este importantă atât la comandă, cât și atunci când reperul este comparat cu un tablou deja configurat și echipat.

11 module DIN și 4 locuri pentru prize

Configurația frontală este unul dintre principalele criterii de alegere pentru SCAME 632.4500-000. Carcasa pune la dispoziție 11 module DIN și patru decupaje pentru prize. Astfel, cele două valori descriu zone diferite ale tabloului: cele 11 module se referă la spațiul modular, iar cele patru locuri se referă la pozițiile destinate prizelor.

Catalogul SCAME indică pentru aceste decupaje utilizarea prizelor de 16A cu dimensiunea de fixare 70×87mm sau, prin adaptarea prevăzută de producător, a prizelor de 32A cu dimensiunea de fixare 84×106mm. Acest detaliu face reperul mai ușor de identificat atunci când este ales ca bază pentru configurarea unui tablou cu prize industriale.

Carcasă neechipată, nu tablou cu patru prize incluse

Acesta este cel mai important aspect de clarificat față de formularea actuală a PDP-ului. SCAME prezintă 632.4500-000 ca o carcasă BLOCK4 cu decupaje. Cele patru poziții frontale nu înseamnă că produsul este livrat cu patru prize industriale instalate.

Diferența contează în special atunci când se compară acest reper cu ansamblurile SCAME care au deja prize și aparataj într-o configurație prestabilită. În cazul lui 632.4500-000, clientul achiziționează carcasa configurabilă cu spațiul DIN și decupajele aferente.

Dimensiuni 212×415×105mm și montaj aplicat

Dimensiunile declarate pentru reper sunt 212×415×105mm. SCAME îl definește pentru surface mounting, corespunzător montajului aplicat. Dimensiunile sunt utile atât pentru identificarea variantei BLOCK4, cât și pentru diferențierea ei față de carcasele BLOCK cu altă capacitate modulară.

De exemplu, familia include și execuții mai mici, cu 6 module DIN, precum și variante mai mari, cu 14 module. Pentru acest PDP trebuie păstrată asocierea exactă BLOCK4 + 11 module DIN + 4 decupaje + 212×415×105mm + 632.4500-000.

Protecție IP66 și rezistență mecanică IK08

Pentru execuția BLOCK4 632.4500-000, documentația de catalog SCAME indică IP66. Aceasta este și valoarea prezentă în specificațiile tehnice ETBM pentru reperul exact.

Rezistența mecanică declarată este IK08. IP66 și IK08 descriu caracteristici diferite și trebuie prezentate separat. Gradul IP descrie protecția oferită de carcasă în configurația pentru care aceasta este declarată, în timp ce IK reprezintă clasificarea rezistenței mecanice.

La un tablou configurabil este important să nu extindem automat aceste valori asupra oricărei configurații finale posibile. Echiparea ulterioară trebuie realizată cu componente corespunzătoare configurației urmărite și documentației producătorului.

Carcasă termoplastică și putere disipabilă de 14W

SCAME declară pentru 632.4500-000 o construcție din termoplastic. Documentația familiei BLOCK indică, de asemenea, material fără halogeni și rezistență UV pentru aceste carcase.

Puterea disipabilă declarată pentru varianta BLOCK4 este de 14W. Această valoare aparține carcasei și reprezintă o caracteristică tehnică distinctă de puterea consumatorilor care ar putea fi conectați ulterior la prizele instalate în tablou.

Ce primești prin alegerea reperului 632.4500-000?

Reperul trebuie privit ca o bază de configurare pentru un tablou de distribuție cu prize. Produsul oferă carcasa BLOCK4, spațiul pentru 11 module DIN și cele patru poziții frontale pentru prize. Nu trebuie interpretat ca un ansamblu electric complet configurat doar pentru că decupajele sunt deja prevăzute în carcasă.

Această distincție permite și o selecție mai precisă în catalog. Dacă este necesară o carcasă care să poată fi configurată în funcție de proiect, 632.4500-000 reprezintă reperul BLOCK4 cu patru locuri. Dacă este necesar un ansamblu cu o configurație de prize deja stabilită, trebuie verificat un reper SCAME dedicat acelei configurații.

Cum identifici corect SCAME 632.4500-000?

Combinația de identificare este SCAME BLOCK4 + carcasă modulară + montaj aplicat + 11 module DIN + 4 locuri pentru prize + IP66 + 212×415×105mm + 632.4500-000. Pe ETBM, reperul este asociat codului intern SC00174 și EAN-ului 8001636030876.

Pentru compararea cu alte dimensiuni și configurații poate fi consultată categoria tablouri organizare șantier. Astfel poate fi verificat dacă sunt necesare mai puține sau mai multe module și poziții pentru prize înainte de alegerea carcasei.

Erori frecvente la alegerea SCAME 632.4500-000

Interpretarea celor 4 locuri ca 4 prize incluse

Produsul este o carcasă neechipată cu patru decupaje pentru prize. Prizele nu sunt cele patru componente incluse în reperul 632.4500-000.

Confundarea celor 11 module cu numărul de prize

Cele 11 module DIN reprezintă spațiul modular. Separat, carcasa are patru locuri decupate pentru prize industriale.

Alegerea numai după dimensiunile exterioare

Dimensiunile 212×415×105mm trebuie verificate împreună cu execuția BLOCK4, cele 11 module DIN, cele patru decupaje și codul 632.4500-000.

Confundarea IP66 cu IK08

IP66 este gradul de protecție declarat pentru carcasă, iar IK08 este clasificarea rezistenței mecanice. Cele două valori nu reprezintă aceeași caracteristică.

Întrebări frecvente despre SCAME 632.4500-000

SCAME 632.4500-000 include 4 prize?

Nu. Reperul este o carcasă modulară neechipată cu patru locuri decupate pentru prize. Prizele trebuie tratate ca elemente separate de carcasă.

Câte module are tabloul?

Varianta BLOCK4 632.4500-000 oferă spațiu pentru 11 module DIN.

Ce dimensiuni are SCAME 632.4500-000?

Dimensiunile declarate sunt 212×415×105mm.

Ce protecție are carcasa?

Pentru această execuție BLOCK4, documentația de catalog SCAME și specificațiile ETBM indică IP66, iar rezistența mecanică este IK08.

Ce tip de montaj are?

SCAME 632.4500-000 este o carcasă modulară pentru montaj aplicat.
