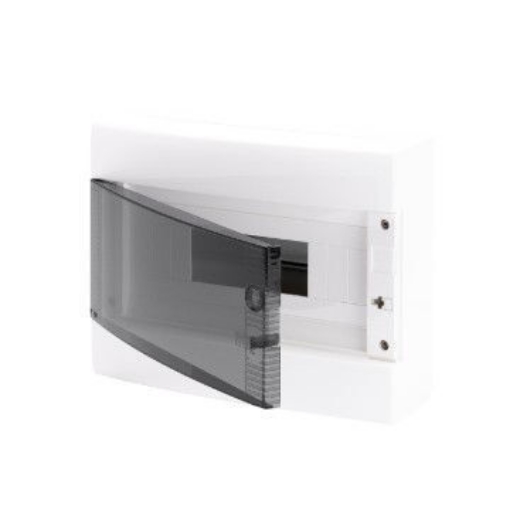

Tablou electric 12 module GEWISS GW40045BS 40CD aparent IP40

Tabloul electric 12 module GEWISS 40 CD GW40045BS este o carcasă pentru montaj aparent, cu 12 module EN 50022, borne bipolare cu șurub de 80A incluse și ușă transparentă fumurie. Dimensiunile de 280 x 225 x 100 mm îl plasează între variantele compacte ale gamei 40 CD, dar oferă cu 4 module mai mult decât un tablou de 8 module. Este relevant atunci când configurația aparaturii depășește capacitatea unei carcase foarte mici, fără a necesita încă un tablou cu mai multe rânduri sau dimensiuni semnificativ mai mari.

Când sunt utile cele 12 module?

Capacitatea de 12 module este potrivită atunci când aparatura prevăzută ocupă mai mult de 8 module, dar se poate păstra într-un singur rând de 12. Diferența de 4 module față de o carcasă de 8 module poate conta atunci când schema include mai multe aparate modulare sau când lățimea totală a dispozitivelor depășește spațiul disponibil într-un tablou mai mic.

Numărul de module nu trebuie confundat cu numărul circuitelor. Un aparat modular poate ocupa unul, două sau mai multe module, în funcție de construcția sa. Din acest motiv, pentru alegerea GW40045BS trebuie calculat spațiul ocupat efectiv de aparatura care va fi instalată, nu doar numărate circuitele din proiect.

Dacă configurația încape în 12 module, varianta GW40045BS păstrează un format compact. Dacă necesarul depășește această capacitate, alegerea unei carcase mai mari este mai corectă decât încercarea de a adapta instalația la un spațiu modular insuficient.

Montaj aparent, fără confundare cu variantele 40 CDI încastrate

GW40045BS face parte din gama GEWISS 40 CD pentru montaj aparent. Această caracteristică îl diferențiază direct de tablourile 40 CDI destinate montajului încastrat. Cele două familii pot avea capacități modulare similare, dar modul de instalare și construcția carcasei sunt diferite.

Pentru GW40045BS, dimensiunile exterioare sunt de 280 mm lățime, 225 mm înălțime și 100 mm adâncime. Aceste valori sunt importante mai ales într-un montaj aparent, deoarece carcasa rămâne vizibilă și ocupă integral acest volum pe suprafața de instalare.

Dacă în proiect este prevăzut un tablou încastrat, faptul că GW40045BS oferă exact 12 module nu îl face un substitut direct. Tipul de montaj trebuie verificat înaintea capacității atunci când instalația este deja definită.

Borne bipolare de 80A incluse în varianta BS

Tabloul electric GEWISS GW40045BS este echipat cu borne bipolare cu șurub, de 80A și grad de protecție IP20. Pentru fiecare dintre cei doi poli, GEWISS indică configurația N/E (3x16) + (11x10) mm².

Acest lucru înseamnă că fiecare pol oferă 3 poziții pentru conductoare de 16 mm² și 11 poziții pentru conductoare de 10 mm². Valorile de 16 mm² și 10 mm² sunt secțiuni ale conductoarelor și nu trebuie confundate cu amperajul bornelor.

Prezența bornelor incluse este importantă atunci când se compară două carcase de 12 module. Un produs cu aceeași capacitate modulară poate necesita achiziționarea separată a blocurilor terminale, în timp ce GW40045BS vine deja în configurația specifică variantei BS.

Curentul tabloului și curentul bornelor sunt valori diferite

GW40045BS are curent nominal de 125A, în timp ce bornele incluse sunt de 80A. Cele două valori aparțin unor componente diferite ale ansamblului și trebuie interpretate separat.

Tensiunea nominală a tabloului este de 400V, iar tensiunea de izolație este de 750V. Puterea disipabilă declarată pentru carcasa de 12 module este de 22W. Aceste valori sunt specifice GW40045BS și nu trebuie transferate automat de la alte dimensiuni din gama 40 CD.

De ce contează dimensiunea de 280 x 225 x 100 mm?

Dimensiunea exterioară oferă o imagine mai clară asupra spațiului ocupat decât simpla mențiune „12 module”. GW40045BS măsoară 280 x 225 x 100 mm și trebuie comparat cu suprafața disponibilă pentru montaj înainte de comandă.

Pentru un tablou aparent, această verificare este importantă deoarece carcasa nu este ascunsă în perete. Dacă spațiul este limitat lateral sau pe verticală, dimensiunile pot deveni un criteriu eliminatoriu chiar dacă cele 12 module sunt suficiente pentru aparatură.

Față de o variantă de 8 module, capacitatea suplimentară vine împreună cu o carcasă mai mare. Alegerea trebuie făcută în funcție de compromisul real dintre spațiul modular necesar și gabaritul acceptabil în locul de montaj.

Ușă fumurie și deschidere de tip PUSH

Carcasa este albă RAL 9016 și este echipată cu ușă transparentă fumurie. Aceasta permite vizualizarea aparaturii din interior fără deschiderea tabloului și păstrează aspectul specific gamei decorative 40 CD.

GEWISS utilizează pentru această familie un sistem de deschidere și închidere de tip PUSH. Caracteristica este relevantă în special la un tablou aparent, unde ușa și carcasa rămân elemente vizibile după instalare.

Pentru alegerea variantei exacte, culoarea ușii trebuie verificată împreună cu numărul de module, montajul aparent și echiparea cu borne. Aspectul similar dintre două carcase din aceeași familie nu garantează aceeași configurație tehnică.

IP40, IK08 și material fără halogeni

Tabloul GEWISS GW40045BS are grad de protecție IP40 și rezistență mecanică IK08. Clasa de izolație este II conform IEC 61140. Aceste caracteristici trebuie comparate cu cerințele concrete ale spațiului în care va fi montată carcasa.

Materialul este fără halogeni conform EN 60754-2. Producătorul declară un test cu fir incandescent la 650 °C, termopresiune cu bilă la 70 °C și un interval de temperatură de funcționare de la -25 °C la +60 °C.

Gradul IP40 nu trebuie interpretat ca o recomandare pentru orice mediu. Nivelul de protecție necesar trebuie stabilit în funcție de condițiile reale ale instalației.

Ce verifici înainte de alegerea GW40045BS

Primul criteriu este capacitatea de 12 module. Verifică spațiul ocupat de toate aparatele care vor intra în tablou și confirmă că încadrarea într-un singur rând de 12 module este suficientă.

Al doilea criteriu este montajul aparent. Dacă proiectul este conceput pentru un tablou încastrat, trebuie aleasă gama corespunzătoare. Al treilea criteriu este echiparea cu borne: GW40045BS include bloc terminal bipolar de 80A.

Dimensiunile de 280 x 225 x 100 mm, protecția IP40 și ușa fumurie completează verificarea. Pentru înlocuirea unei carcase existente, codul GW40045BS este cel mai sigur reper pentru identificarea exactă.

Erori frecvente

Alegerea tabloului după cele 12 module fără verificarea tipului de montaj

GW40045BS este un tablou aparent. O variantă încastrată de 12 module are altă construcție și nu trebuie tratată ca produs echivalent doar pentru că oferă aceeași capacitate.

Confundarea celor 12 module cu 12 circuite

Capacitatea de 12 module descrie lățimea disponibilă pentru aparatura modulară. Numărul efectiv de circuite depinde de dispozitivele instalate și de numărul de module ocupate de fiecare.

Confundarea valorii de 80A a bornelor cu curentul tabloului

Bornele bipolare incluse sunt de 80A. Curentul nominal al tabloului GW40045BS este de 125A. Sunt două caracteristici distincte.

Alegerea variantei doar după dimensiuni

O carcasă de aproximativ aceeași dimensiune nu este automat compatibilă. Trebuie verificate simultan gama 40 CD, cele 12 module, montajul aparent, IP40 și codul GW40045BS.

Întrebări frecvente

GW40045BS este un tablou aparent?

Tabloul electric 12 module GEWISS GW40045BS este destinat montajului aparent și face parte din gama 40 CD.

Câte module oferă GW40045BS?

Tabloul electric GEWISS GW40045BS oferă 12 module conform EN 50022, dispuse pe un singur rând.

Tabloul GW40045BS include borne?

Da. GW40045BS include borne bipolare cu șurub de 80A, IP20, cu configurație N/E (3x16) + (11x10) mm² pentru fiecare pol.

Ce dimensiuni are tabloul GEWISS GW40045BS?

Dimensiunile exterioare sunt de 280 x 225 x 100 mm. Aceste valori trebuie comparate cu spațiul disponibil pentru montajul aparent.

Ce protecție are carcasa GW40045BS?

Carcasa GEWISS GW40045BS are grad de protecție IP40, rezistență mecanică IK08 și clasă de izolație II conform IEC 61140.
