Tablou electric 24 module GEWISS GW40047BS 40CD aparent IP40

Tabloul electric 24 module GEWISS 40 CD GW40047BS este o carcasă pentru montaj aparent, organizată pe două rânduri a câte 12 module EN 50022. Față de variantele compacte cu un singur rând, configurația 12x2 dublează spațiul modular fără a trece la o carcasă cu trei sau patru rânduri. Modelul include borne bipolare cu șurub de 80A, are protecție IP40, rezistență mecanică IK08 și ușă transparentă fumurie. Dimensiunile exterioare sunt de 28x35x10cm.

24 module pe două rânduri: când contează configurația 12x2

La GW40047BS, capacitatea de 24 module este împărțită în două rânduri de câte 12. Această distribuție este importantă atunci când aparatura prevăzută nu mai încape într-un singur rând, dar necesarul rămâne în limita celor 24 de poziții modulare.

Față de un tablou de 12 module, al doilea rând oferă încă 12 poziții. Diferența poate evita trecerea la două carcase separate atunci când întreaga configurație poate fi organizată în cele două rânduri disponibile. În același timp, dacă aparatura ocupă semnificativ mai puțin de 24 module, merită verificat dacă o carcasă mai compactă răspunde mai bine spațiului disponibil.

Cele 24 module nu trebuie confundate cu 24 de circuite. Un aparat poate ocupa unul, două sau mai multe module. Alegerea tabloului trebuie făcută după lățimea modulară totală a dispozitivelor care vor fi instalate.

Format de 28x35x10cm pentru montaj aparent

Tabloul GEWISS GW40047BS are 28cm lățime, 35cm înălțime și 10cm adâncime. Pentru un model aparent, aceste dimensiuni au efect direct asupra spațiului ocupat pe suprafața de montaj, deoarece carcasa rămâne în exteriorul peretelui.

Creșterea de la un singur rând la două rânduri se reflectă în special în înălțimea carcasei. De aceea, capacitatea de 24 module și gabaritul trebuie verificate împreună. Un spațiu suficient pentru un tablou aparent de 12 module nu este automat suficient pentru GW40047BS.

Modelul face parte din gama GEWISS 40 CD pentru tablouri și carcase montate aparent. Nu trebuie confundat cu un tablou 40 CDI de 24 module pentru încastrare, chiar dacă ambele pot utiliza aceeași expresie comercială de bază „tablou electric 24 module”.

Ce aduce varianta GW40047BS cu borne incluse

GW40047BS este echipat cu un bloc terminal bipolar cu șurub, declarat la 80A și IP20. Pentru fiecare pol, configurația este N/E (3x16) + (11x10) mm². Sunt disponibile astfel 3 conexiuni pentru conductoare de 16 mm² și 11 conexiuni pentru conductoare de 10 mm² pe fiecare pol.

Această echipare este un motiv important pentru a urmări codul complet. În aceeași familie există GW40047, tot cu 24 module și format 12x2, dar fără blocurile terminale incluse ale variantei GW40047BS. Dacă bornele fac parte din configurația dorită, sufixul BS nu trebuie omis la identificarea produsului.

Curentul de 80A aparține bornelor. Separat, GEWISS declară pentru tablou un curent nominal de 125A. Valorile nu reprezintă două variante ale aceleiași specificații și nu trebuie confundate.

25W putere disipabilă pentru carcasa de 24 module

Pentru GW40047BS, puterea disipabilă declarată este de 25W. Valoarea este specifică acestei carcase și devine relevantă atunci când modelul este verificat într-o documentație tehnică sau comparat cu alte dimensiuni din familia 40 CD.

Tabloul are tensiune nominală de 400V și tensiune de izolație de 750V. Clasa de izolație este II conform IEC 61140. Aceste specificații trebuie tratate ca parametri ai variantei exacte GW40047BS și nu transferate automat între tablouri GEWISS cu alte capacități.

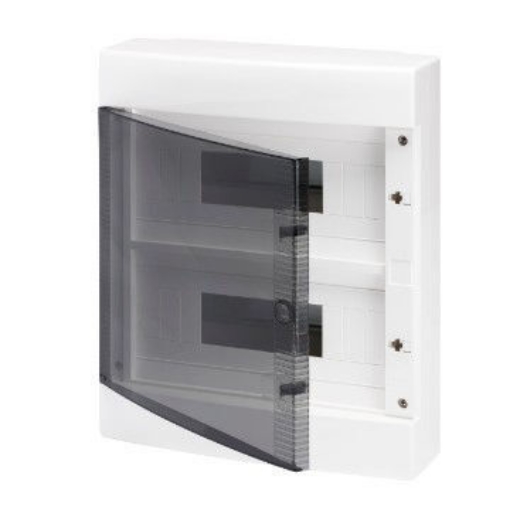

Ușa transparentă fumurie păstrează aparatura vizibilă

GW40047BS are carcasă albă RAL 9016 și ușă transparentă fumurie. Prin ușă poate fi observată aparatura montată în interior fără deschiderea carcasei, aspect util mai ales într-un tablou cu două rânduri de dispozitive.

Produsul este livrat și cu măști pentru module și etichete pentru circuite. Într-o configurație de 24 module, etichetarea ajută la diferențierea vizuală a circuitelor și la organizarea celor două rânduri.

IP40 și IK08: verifică mediul, nu doar capacitatea

Tabloul electric GEWISS GW40047BS are grad de protecție IP40 și rezistență mecanică IK08. Clasa de izolație este II. Alegerea unui tablou de dimensiunea potrivită nu elimină necesitatea verificării nivelului de protecție cerut de amplasament.

Materialul este fără halogeni conform EN 60754-2. GEWISS declară test cu fir incandescent la 650 °C, termopresiune cu bilă la 70 °C și temperatură de funcționare de la -25 °C la +60 °C.

IP40 trebuie interpretat exact ca nivelul declarat pentru această carcasă. Dacă amplasamentul cere o altă protecție la pătrundere, trebuie selectat un tablou cu clasificarea corespunzătoare, nu considerată suficientă capacitatea de 24 module.

Ce verifici înainte de alegerea GW40047BS

Mai întâi stabilește necesarul real de module și confirmă că distribuția 12x2 este potrivită. Apoi verifică montajul: GW40047BS este un tablou aparent. Dacă proiectul cere încastrare, trebuie aleasă o carcasă proiectată pentru acel tip de instalare.

Verifică și spațiul de 28x35x10cm disponibil pe suprafața de montaj. Dacă sunt necesare bornele incluse, păstrează codul complet GW40047BS. Protecția IP40, rezistența IK08 și ușa transparentă fumurie completează criteriile pentru identificarea variantei.

Erori frecvente

Confundarea celor 24 module cu 24 de circuite

Tabloul GEWISS GW40047BS oferă 24 poziții modulare în configurație 12x2. Numărul de circuite depinde de aparatura instalată și de lățimea modulară a fiecărui dispozitiv.

Confundarea GW40047BS cu GW40047

Ambele variante au 24 module, dar GW40047BS include bloc terminal bipolar cu șurub de 80A. Codul complet trebuie verificat atunci când bornele incluse sunt necesare.

Alegerea unui tablou aparent când proiectul cere încastrare

GW40047BS face parte din gama GEWISS 40 CD pentru montaj aparent. Un tablou încastrat de 24 module este o configurație constructivă diferită.

Verificarea doar a capacității, fără gabarit

Cele 24 module pot fi suficiente pentru aparatură, dar carcasa are 28x35x10cm. Spațiul fizic disponibil trebuie confirmat separat.

Întrebări frecvente

Cum sunt dispuse cele 24 module la GW40047BS?

Tabloul electric 24 module GEWISS GW40047BS are două rânduri a câte 12 module EN 50022, în configurație 12x2.

GW40047BS este aparent sau încastrat?

Tabloul GEWISS GW40047BS este destinat montajului aparent și face parte din gama 40 CD de tablouri și carcase montate la suprafață.

Ce borne sunt incluse în GW40047BS?

GW40047BS include borne bipolare cu șurub de 80A, IP20. Pentru fiecare pol, configurația este N/E (3x16) + (11x10) mm².

Ce dimensiuni are tabloul GEWISS GW40047BS?

Tabloul electric GEWISS GW40047BS are dimensiuni exterioare de 28x35x10cm. Acestea trebuie verificate înainte de stabilirea poziției de montaj aparent.

Care este diferența practică față de un tablou de 12 module?

GW40047BS adaugă un al doilea rând de 12 module și ajunge la o capacitate totală de 24 module. Alegerea între cele două capacități trebuie făcută după spațiul ocupat efectiv de aparatura modulară.
