Tablou electric 36 module GEWISS GW40049BS 40CD aparent IP40

Tabloul electric 36 module GEWISS 40 CD GW40049BS este o carcasă pentru montaj aparent, organizată pe 2 rânduri a câte 18 module EN 50022. Față de variantele compacte din aceeași familie, cei 36 de module permit concentrarea unei configurații mai ample într-un singur tablou, fără trecerea la trei sau patru rânduri. Modelul include borne bipolare cu șurub de 80A, are protecție IP40, rezistență mecanică IK08, ușă transparentă fumurie și dimensiuni exterioare de 40x40x13cm.

36 module pe două rânduri de câte 18

La GW40049BS, capacitatea totală este distribuită 18x2. Cele două rânduri oferă câte 18 poziții modulare, ceea ce schimbă modul în care poate fi organizată aparatura față de variantele 40 CD cu rânduri mai scurte. Configurația este relevantă atunci când necesarul depășește 24 module, dar poate rămâne structurat pe două niveluri.

Cifra de 36 module nu trebuie tradusă automat în 36 de circuite. Dispozitivele instalate pot ocupa unul sau mai multe module, astfel încât spațiul necesar trebuie calculat după lățimea reală a aparaturii prevăzute. Un tablou ales doar după numărul de circuite poate deveni insuficient chiar dacă, la prima vedere, capacitatea pare generoasă.

Din perspectiva selecției, avantajul acestei variante este păstrarea unei structuri cu două rânduri, dar cu 18 module pe fiecare rând. Dacă proiectul poate fi încadrat în această distribuție, nu este necesară trecerea la o carcasă cu mai multe niveluri doar pentru a obține spațiu modular suplimentar.

Dimensiunile cresc odată cu capacitatea modulară

Tabloul electric GEWISS GW40049BS măsoară 40x40x13cm. La un model pentru montaj aparent, aceste dimensiuni trebuie verificate direct în raport cu suprafața disponibilă, deoarece întreaga carcasă rămâne în exteriorul peretelui.

Formatul aproape pătrat diferențiază vizual și practic varianta de 36 module de modelele mai compacte din gama 40 CD. Cei 130 mm adâncime trebuie de asemenea luați în calcul, nu doar lățimea și înălțimea. Dacă există obstacole, mobilier tehnic sau alte echipamente în apropiere, gabaritul complet devine un criteriu de selecție la fel de important ca numărul de module.

Pentru înlocuirea unei carcase existente, verificarea codului GW40049BS și a celor 40x40x13cm este mai sigură decât alegerea unui tablou doar pentru că are aceeași capacitate nominală.

Montaj aparent în gama GEWISS 40 CD

GW40049BS face parte din gama 40 CD de carcase pentru montaj aparent. Produsul nu trebuie confundat cu un tablou încastrat de 36 module din familia 40 CDI, chiar dacă ambele pot răspunde aceleiași căutări generale pentru „tablou electric 36 module”.

Pentru proiectele în care tabloul trebuie instalat la suprafața peretelui, configurația aparentă este una dintre caracteristicile principale ale produsului. Dacă instalația este pregătită pentru încastrare, trebuie selectată carcasa dedicată acelui tip de montaj, nu adaptată această variantă doar pentru că numărul de module corespunde.

Varianta BS include borne bipolare de 80A

Tabloul electric 36 module GEWISS GW40049BS vine echipat cu borne bipolare cu șurub, de 80A și grad IP20. Pentru fiecare dintre cei doi poli, configurația declarată este N/E (3x16) + (17x10) mm².

Aceasta înseamnă 3 conexiuni pentru conductoare de 16 mm² și 17 conexiuni pentru conductoare de 10 mm² pe fiecare pol. Valorile de 16 mm² și 10 mm² reprezintă secțiunile conductoarelor, nu intensitatea curentului.

Numărul mai mare de poziții de 10 mm² față de variantele 40 CD mai mici este relevant într-un tablou cu 36 module, deoarece echiparea bornelor este adaptată unei configurații cu capacitate modulară mai mare. Dacă bornele incluse fac parte din cerințele proiectului, codul complet GW40049BS trebuie păstrat la selecție.

45W putere disipabilă pentru carcasa de 36 module

GEWISS declară pentru GW40049BS o putere disipabilă de 45W. Această valoare este specifică variantei de 36 module și reprezintă un criteriu tehnic care trebuie urmărit când carcasa este verificată în documentația unei instalații.

Tabloul are curent nominal de 125A, tensiune nominală de 400V și tensiune de izolație de 750V. Curentul nominal al carcasei nu trebuie confundat cu valoarea de 80A a bornelor incluse. Cele două specificații descriu componente diferite ale ansamblului.

Ușă fumurie și acces vizual la două rânduri de aparatură

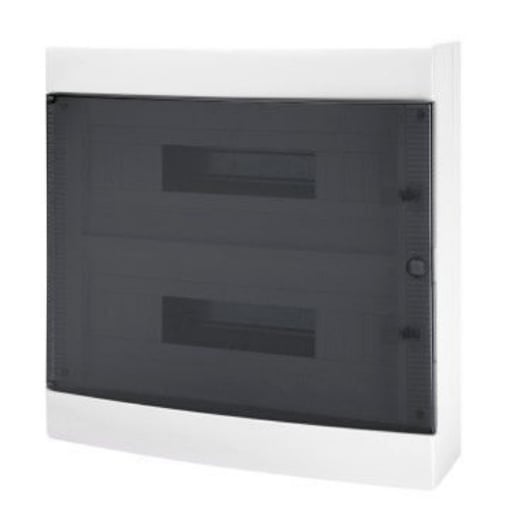

Carcasa GW40049BS este albă RAL 9016 și are ușă transparentă fumurie. Într-o configurație cu două rânduri de câte 18 module, ușa permite observarea aparaturii din interior fără deschiderea imediată a tabloului.

Gama 40 CD utilizează deschiderea și închiderea de tip PUSH. Aspectul exterior are o relevanță practică mai mare la un tablou aparent, deoarece carcasa și ușa rămân complet vizibile după instalare.

GEWISS indică pentru această familie și utilizarea măștilor pentru module și a elementelor de identificare a circuitelor. Într-un tablou de 36 module, organizarea și identificarea devin mai importante pe măsură ce crește numărul dispozitivelor instalate.

IP40 și IK08 trebuie raportate la amplasament

GW40049BS are grad de protecție IP40, rezistență mecanică IK08 și clasă de izolație II conform IEC 61140. Aceste valori trebuie comparate cu cerințele locului de instalare, nu presupuse suficiente doar pentru că produsul este un tablou electric.

Materialul este fără halogeni conform EN 60754-2. Producătorul declară o temperatură de funcționare între -25 °C și +60 °C, test cu fir incandescent la 650 °C și termopresiune cu bilă la 70 °C.

Standardele de referință sunt EN 60670-1 și IEC 60670-24. Aceste date sunt utile atunci când produsul trebuie verificat după cerințe tehnice precise, nu doar după capacitatea modulară.

Când alegi GW40049BS în locul unei variante mai mici?

GW40049BS devine relevant atunci când necesarul depășește capacitatea tablourilor de 8, 12 sau 24 module și poate fi organizat în două rânduri a câte 18. Față de o variantă de 24 module, sunt disponibile încă 12 poziții modulare.

Capacitatea suplimentară vine însă cu un gabarit mai mare. Dacă aparatura încape confortabil într-o carcasă mai mică, trebuie verificat dacă cei 40x40x13cm ai modelului de 36 module sunt justificați de necesarul real. Alegerea unei carcase mai mari doar pentru rezervă, fără raportare la proiect, nu trebuie făcută automat.

Dacă necesarul depășește 36 module, următorul criteriu nu este doar numărul total de poziții, ci și modul în care acestea sunt distribuite pe rânduri. Structura tabloului trebuie să rămână compatibilă cu organizarea prevăzută pentru aparatură.

Erori frecvente

36 module sunt confundate cu 36 de circuite

GW40049BS oferă 36 poziții modulare în configurație 18x2. Numărul de circuite depinde de aparatura folosită și de lățimea modulară ocupată de fiecare dispozitiv.

Se alege varianta de 36 module fără verificarea dimensiunilor

Carcasa are 400 x 400 x 130 mm. La montaj aparent, gabaritul complet rămâne vizibil și trebuie verificat înainte de alegere.

Se confundă un tablou aparent cu unul încastrat

GW40049BS face parte din gama 40 CD pentru montaj aparent. O carcasă 40 CDI de 36 module este destinată unui alt tip de instalare.

Se interpretează cei 80A ai bornelor ca valoare a tabloului

Bornele incluse sunt de 80A. Curentul nominal declarat pentru tabloul GW40049BS este de 125A. Sunt parametri diferiți și trebuie verificați separat.

Întrebări frecvente

Cum sunt distribuite cele 36 module la GW40049BS?

Tabloul electric 36 module GEWISS GW40049BS are două rânduri a câte 18 module EN 50022, în configurație 18x2.

Ce dimensiuni are tabloul GEWISS GW40049BS?

GW40049BS are dimensiuni exterioare de 400 x 400 x 130 mm. Aceste valori trebuie comparate cu spațiul disponibil pentru montajul aparent.

Ce borne sunt incluse în GW40049BS?

Tabloul GEWISS GW40049BS include borne bipolare cu șurub de 80A, IP20. Fiecare pol are configurația N/E (3x16) + (17x10) mm².

GW40049BS este aparent sau încastrat?

Tabloul electric GEWISS GW40049BS este destinat montajului aparent și face parte din gama 40 CD.

Ce diferență practică există față de un tablou de 24 module?

GW40049BS oferă 36 module în configurație 18x2, cu 12 poziții modulare mai mult decât o variantă de 24 module. Capacitatea mai mare trebuie pusă în balanță cu dimensiunile de 40x40x13cm.

Alege capacitatea după configurația reală
