Tablou electric 54 module GEWISS GW40051BD 40CD aparent IP40

Tabloul electric 54 module GEWISS 40 CD GW40051BD este o carcasă pentru montaj aparent, organizată pe 3 rânduri a câte 18 module EN 50022. Față de variantele 40 CD cu unul sau două rânduri, modelul de 54 module oferă un al treilea nivel complet pentru aparatura modulară, într-o carcasă de 40x55x13cm. Varianta GW40051BD include borne bipolare cu șurub de 80A, are protecție IP40, rezistență mecanică IK08 și ușă transparentă fumurie.

Când devin utile 54 de module pe trei rânduri?

Configurația 18x3 este principalul motiv pentru alegerea modelului GW40051BD. Cele 54 de module sunt împărțite în trei rânduri egale, fiecare cu câte 18 poziții EN 50022. Acest format devine relevant atunci când necesarul de aparatură depășește capacitatea unui tablou de 36 module, dar poate fi organizat într-o singură carcasă cu trei niveluri.

Capacitatea nu trebuie însă interpretată ca 54 de circuite. Aparatele modulare pot ocupa lățimi diferite, iar numărul efectiv de dispozitive depinde de configurația proiectată. Pentru selecție, contează suma modulelor ocupate de aparatură și modul în care aceasta poate fi distribuită între cele trei rânduri.

Față de varianta aparentă de 36 module, GW40051BD adaugă un rând complet de 18 module. Această diferență poate fi importantă atunci când configurația nu mai încape în două rânduri, dar nu justifică automat alegerea unei carcase mai mari dacă necesarul real rămâne sub 54 module.

Gabaritul de 40x55x13cm trebuie verificat din timp

Creșterea capacității modulare se reflectă direct în dimensiunile carcasei. GW40051BD are 400 mm lățime, 550 mm înălțime și 130 mm adâncime. La un tablou pentru montaj aparent, aceste dimensiuni rămân integral în exteriorul peretelui și trebuie comparate cu suprafața disponibilă înainte de alegere.

Față de modelul de 36 module din aceeași familie, lățimea și adâncimea rămân în aceeași zonă constructivă, dar înălțimea crește pentru a face loc celui de-al treilea rând. Practic, trecerea la 54 module nu înseamnă doar mai multe poziții DIN, ci și o carcasă mai înaltă.

Dacă tabloul înlocuiește un model existent, codul GW40051BD și dimensiunile exacte sunt repere mai sigure decât asemănarea vizuală. Două carcase de 54 module pot avea alt tip de montaj, alte dimensiuni sau altă echipare interioară.

Bornele incluse diferențiază varianta GW40051BD

GW40051BD este echipat cu borne multipolare bipolare cu șurub, declarate la 80A și IP20. Configurația indicată pentru N și E este 2 x [(3x16) + (17x10)] mm².

Aceasta înseamnă că blocurile terminale oferă poziții pentru conductoare de 16 mm² și 10 mm², în configurația specificată de producător. Valorile de 16 mm² și 10 mm² reprezintă secțiunile conductoarelor și nu trebuie confundate cu amperajul bornelor.

Prezența bornelor este importantă atunci când se compară GW40051BD cu o carcasă similară fără această echipare. Dacă proiectul cere explicit varianta cu blocurile terminale incluse, codul complet GW40051BD trebuie păstrat în selecție.

63W putere disipabilă pentru varianta de 54 module

GEWISS declară pentru GW40051BD o putere disipabilă de 63W. Valoarea este specifică acestei carcase și reprezintă un criteriu tehnic util atunci când tabloul este verificat într-o documentație de proiect.

Curentul nominal al tabloului este de 125A, iar tensiunea nominală este de 400V. Aceste valori trebuie citite separat de curentul de 80A al bornelor incluse. Curentul nominal al carcasei și cel al blocurilor terminale descriu componente diferite ale ansamblului.

Clasa de izolație este II conform IEC 61140. Aceste caracteristici completează identificarea tehnică a modelului și permit diferențierea lui de alte tablouri cu același număr de module.

IP40 și IK08 pentru carcasa 40 CD

Tabloul electric GEWISS GW40051BD are grad de protecție IP40 și rezistență mecanică IK08. Aceste valori trebuie raportate la condițiile reale ale amplasamentului și la cerințele proiectului, nu presupuse suficiente doar pentru că produsul este destinat distribuției electrice.

GEWISS declară pentru această variantă un test cu fir incandescent la 650 °C și un interval de temperatură de funcționare de la -25 °C la +60 °C. Materialul este indicat fără halogeni conform EN 60754-2.

Aceste specificații aparțin modelului GW40051BD și nu trebuie transferate automat către alte carcase 40 CD sau către tablourile încastrate 40 CDI.

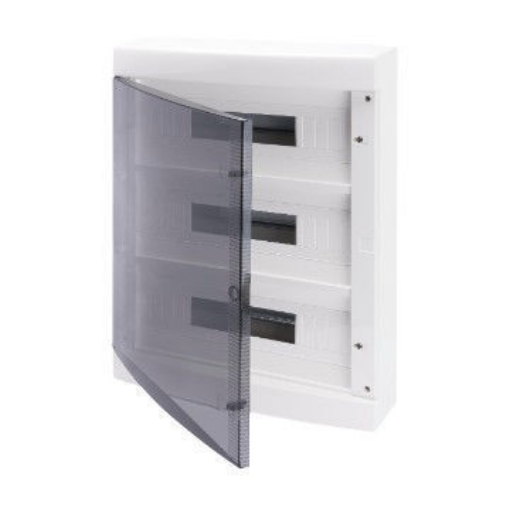

Ușă fumurie într-un tablou cu trei rânduri

Carcasa este albă RAL 9016 și utilizează o ușă transparentă fumurie. Într-o configurație cu trei rânduri a câte 18 module, ușa permite vizualizarea aparaturii montate în interior fără deschiderea imediată a tabloului.

Gama 40 CD este concepută pentru montaj aparent și include carcase cu mai multe capacități modulare. La varianta de 54 module, aspectul exterior trebuie evaluat împreună cu gabaritul de 40x55x13cm, deoarece tabloul rămâne complet vizibil după instalare.

GW40051BD sau un tablou de 36 module?

Alegerea dintre 36 și 54 module trebuie făcută după spațiul ocupat efectiv de aparatură. Dacă două rânduri de 18 module sunt suficiente, varianta de 36 module păstrează o carcasă mai compactă. GW40051BD devine relevant atunci când este necesar și al treilea rând.

Diferența de 18 module este suficient de mare încât să schimbe atât capacitatea, cât și gabaritul. Prin urmare, varianta de 54 module nu trebuie privită doar ca o versiune „mai mare”, ci ca o configurație 18x3 care trebuie să corespundă organizării reale a tabloului.

Dacă necesarul depășește 54 module, trebuie analizată o capacitate superioară. Alegerea unei carcase la limită, fără verificarea întregii aparaturi, poate duce la lipsă de spațiu modular în configurația finală.

Ce verifici înainte de alegerea GW40051BD

Mai întâi confirmă necesarul de 54 module și distribuția pe trei rânduri. Apoi verifică montajul: GW40051BD este un tablou aparent din gama GEWISS 40 CD.

Compară dimensiunile de 40x55x13cm cu suprafața disponibilă. Dacă bornele trebuie să fie incluse, confirmă varianta BD și configurația de 80A. Protecția IP40, rezistența IK08 și ușa transparentă fumurie completează criteriile care identifică produsul exact.

Erori frecvente

Confundarea celor 54 module cu 54 de circuite

Tabloul electric GEWISS GW40051BD oferă 54 poziții modulare în configurație 18x3. Numărul de circuite depinde de aparatele instalate și de lățimea modulară ocupată de fiecare.

Alegerea variantei de 54 module fără verificarea gabaritului

GW40051BD măsoară 40x55x13cm. La montaj aparent, întreaga carcasă ocupă acest volum, astfel că spațiul disponibil trebuie verificat separat de capacitatea modulară.

Confundarea montajului aparent cu cel încastrat

GW40051BD face parte din gama 40 CD pentru montaj aparent. O carcasă GEWISS 40 CDI de 54 module este destinată montajului încastrat și nu reprezintă aceeași configurație.

Confundarea valorii de 80A a bornelor cu cei 125A ai tabloului

Bornele incluse sunt declarate la 80A. Curentul nominal al tabloului GW40051BD este de 125A. Sunt parametri aferenți unor componente diferite.

Întrebări frecvente

Cum sunt dispuse cele 54 module la GW40051BD?

Tabloul electric 54 module GEWISS GW40051BD este organizat pe 3 rânduri a câte 18 module EN 50022, în configurație 18x3.

Ce dimensiuni are tabloul GEWISS GW40051BD?

GW40051BD are dimensiuni exterioare de 40x55x13cm. Gabaritul trebuie verificat în raport cu suprafața disponibilă pentru montajul aparent.

GW40051BD include borne?

Da. Varianta GW40051BD include borne bipolare cu șurub de 80A, IP20, în configurația N și E 2 x [(3x16) + (17x10)] mm².

GW40051BD este aparent sau încastrat?

Tabloul electric GEWISS GW40051BD este destinat montajului aparent și face parte din gama 40 CD.

Care este diferența practică față de varianta de 36 module?

GW40051BD adaugă un al treilea rând de 18 module și ajunge la 54 module în configurație 18x3. Capacitatea suplimentară vine împreună cu o carcasă mai înaltă, de 550 mm.
