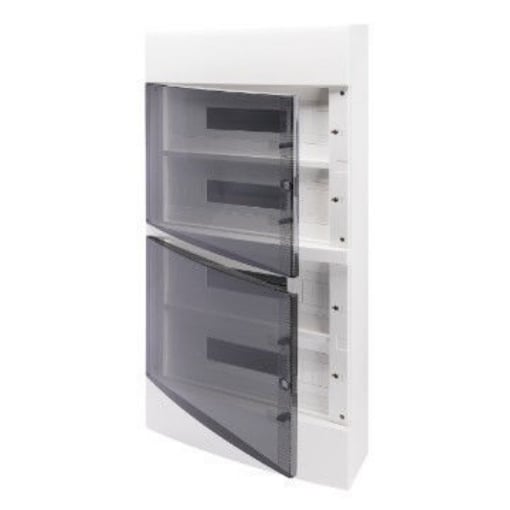

Tablou electric 72 module GEWISS GW40053BD 40CD aparent IP40

Tabloul electric 72 module GEWISS 40 CD GW40053BD este varianta aparentă de capacitate mare din familia 40 CD, cu 72 de module EN 50022 distribuite pe 4 rânduri a câte 18. Carcasa măsoară 40x85x15cm, are protecție IP40, rezistență mecanică IK08 și ușă transparentă fumurie. Varianta GW40053BD include borne bipolare cu șurub de 80A, iar curentul nominal declarat pentru tablou este de 125A. Pentru alegere, diferența principală față de variantele mai mici este posibilitatea de a concentra o configurație modulară extinsă într-o singură carcasă aparentă.

72 module înseamnă patru rânduri complete de câte 18

Configurația 18x4 este criteriul central pentru GW40053BD. Cele 72 de module nu sunt dispuse într-un singur plan continuu, ci pe patru rânduri distincte. Această structură este importantă atunci când aparatura trebuie organizată pe mai multe niveluri și depășește capacitatea tablourilor de 36 sau 54 module.

Față de o variantă de 54 module, GW40053BD adaugă un al patrulea rând complet de 18 module. Diferența este suficient de mare încât să schimbe atât capacitatea, cât și gabaritul carcasei. Dacă proiectul încape în trei rânduri, un tablou de 54 module poate ocupa mai puțin spațiu. Dacă este necesar și al patrulea rând, această variantă oferă capacitatea suplimentară fără împărțirea aparaturii între două carcase.

Cele 72 module nu trebuie confundate cu 72 de circuite. Un aparat poate ocupa unul sau mai multe module, astfel că necesarul real se stabilește după lățimea modulară totală a dispozitivelor prevăzute.

Gabaritul de 40x85x15cm devine un criteriu decisiv

La această capacitate, dimensiunile carcasei trebuie verificate înainte de comandă. GW40053BD are 400 mm lățime, 850 mm înălțime și 150 mm adâncime. Fiind un tablou aparent, întreaga carcasă rămâne la suprafața peretelui, iar cei 850 mm pe verticală trebuie luați în calcul în amplasamentul final.

Adâncimea de 150 mm este de asemenea mai mare decât la unele variante 40 CD cu capacități inferioare. De aceea, alegerea nu trebuie făcută numai după numărul de module. Spațiul modular disponibil și volumul fizic al carcasei trebuie analizate împreună.

Pentru înlocuirea unui tablou existent, codul GW40053BD și dimensiunile exacte oferă repere mai sigure decât asemănarea vizuală. Două tablouri de 72 module pot avea construcții și tipuri de montaj diferite.

Varianta GW40053BD include borne bipolare de 80A

GW40053BD este echipat cu blocuri terminale bipolare cu șurub, declarate la 80A și IP20. Pentru N și E, configurația indicată este 2x[(3x16) + (17x10)] mm².

Valorile de 16 mm² și 10 mm² se referă la secțiunile conductoarelor corespunzătoare bornelor. Nu reprezintă valori de curent. Curentul nominal al bornelor este de 80A, în timp ce curentul nominal declarat pentru tabloul GW40053BD este de 125A.

Fișa GEWISS precizează că blocurile terminale se montează pe cadrul tabloului înainte de cablare. Pentru această variantă, cadrul este detașabil, ceea ce permite realizarea operațiunilor de cablare în afara carcasei.

Cadrul detașabil contează mai mult la o carcasă de 72 module

GW40053BD este prevăzut cu un cadru detașabil. La un tablou cu patru rânduri, această caracteristică devine utilă deoarece întreaga structură modulară poate fi accesată separat de carcasa montată pe perete, conform configurației prevăzute de producător.

GEWISS furnizează și măști pentru module și etichete pentru circuite. Într-un tablou de 72 module, identificarea clară a circuitelor și închiderea pozițiilor neutilizate au o relevanță practică mai mare decât la o carcasă cu un singur rând.

Ușa este transparentă fumurie, iar carcasa este albă RAL 9016. Sistemul 40 CD folosește deschidere și închidere de tip PUSH, caracteristică specifică acestei familii de carcase aparente.

75W putere disipabilă pentru varianta de 72 module

Pentru GW40053BD, GEWISS declară o putere disipabilă de 75W. Valoarea este specifică acestei carcase și trebuie urmărită separat de cei 125A ai tabloului sau de cei 80A ai bornelor.

Tensiunea nominală este de 400V, iar tensiunea de izolație este de 750V. Clasa de izolație este II conform IEC 61140. Aceste valori completează identificarea tehnică a produsului și nu trebuie transferate automat către alte tablouri 40 CD cu număr diferit de module.

IP40 și IK08: capacitatea mare nu schimbă nivelul de protecție

Tabloul electric GEWISS GW40053BD are grad de protecție IP40 și rezistență mecanică IK08. Materialele sunt declarate fără halogeni conform EN 60754-2.

Producătorul indică un test cu fir incandescent la 650 °C și termopresiune cu bilă la 70 °C. Temperatura de funcționare declarată este cuprinsă între -25 °C și +60 °C.

Faptul că produsul oferă 72 module nu înseamnă că este potrivit automat pentru orice mediu. Nivelul IP40 trebuie comparat cu cerințele reale ale amplasamentului înainte de selecție.

Când alegi GW40053BD în locul variantei de 54 module?

GW40053BD devine relevant atunci când configurația depășește cele trei rânduri de câte 18 module oferite de varianta de 54 module și necesită un al patrulea rând. Diferența practică este de 18 module suplimentare.

Această capacitate suplimentară vine însă cu un gabarit de 40x85x15cm. Dacă necesarul real încape într-un tablou mai mic, trebuie verificat dacă ocuparea spațiului suplimentar este justificată. Dacă aparatura depășește 54 module și trebuie păstrată într-o singură carcasă aparentă, varianta de 72 module devine opțiunea logică din familia 40 CD.

Ce verifici înainte de alegerea GW40053BD

Mai întâi calculează necesarul real de module și confirmă că distribuția 18x4 este potrivită. Apoi verifică montajul: GW40053BD este un tablou aparent.

Compară dimensiunile de 40x85x15cm cu spațiul disponibil. Dacă bornele trebuie să fie incluse, confirmă codul complet GW40053BD și configurația de 80A. Protecția IP40, rezistența IK08 și ușa transparentă fumurie completează criteriile pentru identificarea exactă a variantei.

Erori frecvente

Confundarea celor 72 module cu 72 de circuite

Tabloul electric GEWISS GW40053BD oferă 72 poziții modulare în configurație 18x4. Numărul de circuite depinde de aparatura instalată și de numărul de module ocupate de fiecare dispozitiv.

Alegerea modelului de 72 module fără verificarea înălțimii

GW40053BD are 850 mm înălțime. Pentru montaj aparent, această dimensiune trebuie verificată înainte de comandă, chiar dacă spațiul modular este suficient.

Confundarea variantei aparente cu un tablou încastrat de 72 module

GW40053BD face parte din gama 40 CD pentru montaj aparent. Variantele 40 CDI de 72 module au altă construcție și alt tip de instalare.

Confundarea curentului tabloului cu cel al bornelor

Tabloul GW40053BD are curent nominal de 125A, iar bornele incluse sunt de 80A. Cele două valori descriu componente diferite ale configurației.

Întrebări frecvente

Cum sunt dispuse cele 72 module la GW40053BD?

Tabloul electric 72 module GEWISS GW40053BD este organizat pe 4 rânduri a câte 18 module EN 50022, în configurație 18x4.

Ce dimensiuni are tabloul GEWISS GW40053BD?

GW40053BD are dimensiuni exterioare de 40x85x15cm. Gabaritul trebuie verificat în raport cu spațiul disponibil pentru montajul aparent.

GW40053BD include borne?

Da. Varianta GW40053BD include borne bipolare cu șurub de 80A, IP20, în configurație N/E 2x[(3x16) + (17x10)] mm².

Ce diferență există față de un tablou aparent de 54 module?

GW40053BD adaugă un al patrulea rând de 18 module și ajunge la 72 module în configurație 18x4. Diferența este de 18 poziții modulare suplimentare.

Ce protecție are carcasa GW40053BD?

Tabloul GEWISS GW40053BD are protecție IP40, rezistență mecanică IK08 și clasă de izolație II conform IEC 61140.
