Tablou electric 8 module GEWISS GW40043BS 40CD aparent IP40

Tabloul electric 8 module GEWISS 40 CD GW40043BS este o carcasă compactă pentru montaj aparent, destinată configurațiilor care necesită până la 8 module EN 50022. Spre deosebire de tablourile 40 CDI pentru încastrare, acest model se montează aparent și are dimensiuni exterioare de numai 20x18x10cm. Varianta GW40043BS vine echipată cu borne pentru N și PE, are ușă transparentă fumurie, protecție IP40 și rezistență mecanică IK08.

Un tablou de 8 module pentru configurații compacte

Capacitatea de 8 module poziționează GW40043BS în zona tablourilor compacte din gama GEWISS 40 CD. Este o alegere de luat în calcul atunci când aparatura modulară prevăzută încape într-un singur rând de 8 module și nu este justificată ocuparea spațiului cu o carcasă mai mare.

Înainte de alegere trebuie calculată lățimea modulară a aparatelor care vor intra în tablou. Opt module nu înseamnă automat opt circuite: un aparat poate ocupa unul sau mai multe module. De aceea, numărul și tipul dispozitivelor prevăzute în configurație trebuie stabilite înainte de alegerea carcasei.

Montaj aparent: diferența esențială față de gama încastrată

GW40043BS este un tablou electric pentru montaj aparent. Carcasa rămâne la suprafața suportului, ceea ce îl diferențiază direct de modelele 40 CDI încastrate în zidărie. Dacă proiectul cere încastrarea tabloului, GW40043BS nu este varianta echivalentă doar pentru că are aceeași capacitate modulară.

Formatul exterior este de 20cm lățime, 18cm înălțime și 10cm adâncime. Dimensiunile compacte sunt relevante mai ales când spațiul disponibil este limitat și necesarul de aparatură rămâne în limita celor 8 module.

GEWISS încadrează modelul în gama 40 CD de tablouri de distribuție și carcase pentru montaj aparent. Familia include mai multe capacități și configurații, astfel încât tipul de montaj și codul complet GW40043BS trebuie păstrate ca repere la selecție.

Borne N și PE incluse în varianta GW40043BS

Un element important al acestei variante este echiparea cu bloc terminal bipolar cu șurub de 80A și protecție IP20. Pentru N și PE, configurația declarată de GEWISS este (2x16) + (7x10) mm² pentru fiecare pol.

Valorile de 16 mm² și 10 mm² reprezintă secțiunile conductoarelor asociate bornelor și nu trebuie confundate cu valoarea de curent. Blocul terminal este declarat la 80A, în timp ce curentul nominal al tabloului este de 125A.

Prezența bornelor incluse diferențiază GW40043BS de o carcasă de 8 module care ar necesita alegerea separată a blocurilor terminale. Pentru o comparație corectă între două tablouri aparent similare, merită verificată această echipare, nu doar numărul de module și gradul IP.

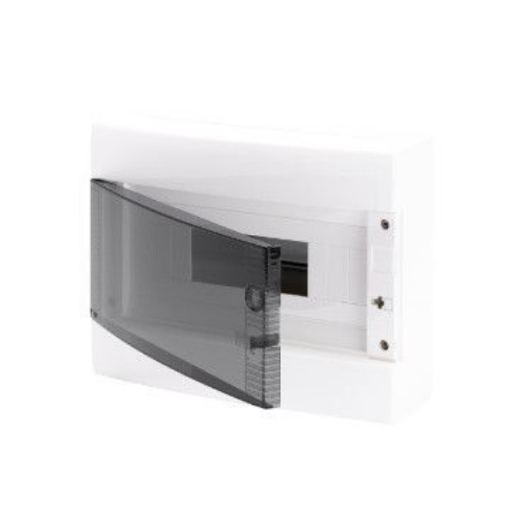

Ușă transparentă fumurie într-o carcasă de 20x18 cm

Tabloul GEWISS GW40043BS are carcasă albă RAL 9016 și ușă transparentă fumurie. Ușa permite vizualizarea aparaturii modulare din interior fără deschiderea tabloului, păstrând în același timp aspectul specific seriei decorative 40 CD.

GEWISS utilizează pentru această familie un sistem de deschidere și închidere de tip PUSH. Pentru o carcasă aparentă, care rămâne vizibilă după instalare, forma și finisajul exterior au o relevanță mai mare decât în cazul unui corp conceput pentru încastrare.

Acesta este unul dintre motivele pentru care GW40043BS trebuie evaluat ca tablou aparent complet, nu doar ca o cutie de 8 module. Ușa fumurie, carcasa albă și formatul compact fac parte din configurația exactă a produsului.

IP40 și IK08: caracteristicile carcasei

GW40043BS are grad de protecție IP40 și rezistență mecanică IK08. Clasa de izolație este II conform IEC 61140. Pentru alegerea tabloului, aceste caracteristici trebuie comparate cu cerințele reale ale amplasamentului și ale proiectului.

Producătorul declară o temperatură de funcționare cuprinsă între -25°C și +60°C, test cu fir incandescent la 650°C și test de termopresiune cu bilă la 70°C. Materialul este declarat fără halogeni conform EN 60754-2.

Standardele indicate de GEWISS sunt EN 60670-1, IEC 60670-24 și CEI 23-49. Tensiunea nominală este de 400V, tensiunea de izolație de 750V, iar curentul nominal al tabloului este de 125A.

15W putere disipabilă pentru carcasa de 8 module

Pentru GW40043BS, GEWISS declară o putere disipabilă de 15W. Valoarea este specifică acestei carcase și trebuie urmărită separat de capacitatea de 8 module sau de curentul nominal.

Este relevantă mai ales când se compară această variantă compactă cu tablouri mai mari din aceeași familie. Creșterea numărului de module implică alte dimensiuni ale carcasei și alte valori declarate pentru puterea disipabilă, motiv pentru care specificațiile nu trebuie transferate între modelele 40 CD.

Când merită ales un tablou aparent de 8 module?

GW40043BS are sens atunci când necesarul de aparatură se încadrează în 8 module, proiectul cere montaj aparent, iar o carcasă de 20x18x10cm se potrivește spațiului disponibil. În această combinație, alegerea unei variante de 12, 18 sau mai multe module ar însemna trecerea la o carcasă mai mare.

Dacă există posibilitatea ca aparatura planificată să depășească cele 8 module, capacitatea trebuie recalculată înainte de comandă. Spațiul modular nu poate fi dedus doar din numărul circuitelor, iar alegerea unei carcase prea mici poate deveni evidentă abia după stabilirea tuturor dispozitivelor necesare.

În același timp, dacă proiectul impune montaj încastrat, selecția trebuie mutată către gama corespunzătoare. Diferența aparent/încastrat este mai importantă decât asemănarea dintre denumirile comerciale ale tablourilor.

Erori frecvente la alegerea modelului GW40043BS

Confundarea celor 8 module cu 8 circuite

Cifra 8 reprezintă capacitatea modulară conform EN 50022. Numărul de circuite care poate fi configurat depinde de aparatura aleasă și de numărul de module ocupate de fiecare dispozitiv.

Alegerea după capacitate fără verificarea montajului

GW40043BS este un tablou aparent. Un tablou încastrat de 8 module nu este un substitut direct, chiar dacă numărul de module și gradul de protecție sunt similare.

Confundarea celor 80A ai bornelor cu valoarea tabloului

Blocul terminal bipolar inclus este declarat la 80A. Curentul nominal al tabloului GW40043BS este de 125A. Sunt specificații pentru elemente diferite ale configurației.

Compararea doar după IP40

Două tablouri IP40 pot avea capacități, dimensiuni, tipuri de montaj și echipări diferite. Pentru GW40043BS trebuie urmărite împreună cele 8 module, montajul aparent, dimensiunile și bornele incluse.

Întrebări frecvente

GW40043BS este un tablou aparent sau încastrat?

Tabloul electric GEWISS GW40043BS este proiectat pentru montaj aparent și face parte din gama 40 CD de tablouri de distribuție și carcase montate aparent.

Tabloul GEWISS GW40043BS include borne?

Da. GW40043BS include bloc terminal bipolar cu șurub de 80A, IP20, cu configurație N și PE (2x16) + (7x10) mm² pentru fiecare pol.

Ce dimensiuni are tabloul de 8 module?

Dimensiunile exterioare declarate de GEWISS pentru GW40043BS sunt 20x18x10cm. Formatul trebuie verificat în raport cu spațiul disponibil pentru montajul aparent.

Ce protecție oferă carcasa GW40043BS?

Carcasa are grad de protecție IP40, rezistență mecanică IK08 și clasă de izolație II conform IEC 61140.

Care este diferența dintre curentul de 125A și bornele de 80A?

125A este curentul nominal declarat pentru tablou. Valoarea de 80A se referă la blocul terminal bipolar inclus. Cele două specificații nu sunt interschimbabile.
