Tablou electric 12 module GEWISS GW40605BS 40 CDI incastrat IP40

Tabloul electric 12 module GEWISS 40 CDI GW40605BS este un tablou pentru montaj încastrat în perete din zidărie, cu grad de protecție IP40 și ușă transparentă fumurie. Oferă 12 module conform EN 50022 și include borne multipolare bipolare cu șurub de 80A, IP20. Carcasa are curent nominal de 125A, tensiune nominală de 400V și dimensiuni exterioare de 330 x 270 x 85 mm. Configurația este potrivită atunci când instalația necesită un tablou compact de 12 module și bornele trebuie să fie incluse în echiparea carcasei.

12 module pentru aparatura modulară

Tabloul electric 12 module GEWISS GW40605BS pune la dispoziție 12 module conform EN 50022. Capacitatea modulară este unul dintre primele criterii care trebuie stabilite înainte de alegerea carcasei, deoarece determină spațiul disponibil pentru aparatura prevăzută în configurația tabloului.

Numărul de 12 module nu trebuie confundat automat cu numărul circuitelor. Aparatele instalate pot ocupa unul sau mai multe module, în funcție de construcția lor. Din acest motiv, alegerea GW40605BS trebuie făcută după spațiul modular efectiv necesar pentru configurația proiectată.

Familia GEWISS 40 CDI include și tablouri cu alte capacități. Varianta de 12 module este utilă atunci când spațiul necesar se încadrează în această configurație și nu este justificată alegerea unei carcase mai mari.

Montaj încastrat în perete din zidărie

Tabloul GEWISS 40 CDI GW40605BS este destinat montajului încastrat în perete din zidărie. Tipul de instalare îl diferențiază de tablourile aparente și de carcasele concepute pentru alte structuri de perete.

Dimensiunile exterioare sunt de 330 x 270 x 85 mm. Aceste valori trebuie verificate înainte de pregătirea locașului sau atunci când tabloul înlocuiește o carcasă existentă. Faptul că două tablouri au aceeași capacitate de 12 module nu înseamnă că au automat aceleași dimensiuni sau același sistem de montaj.

Protecție IP40 și rezistență mecanică IK08

Tabloul electric GEWISS GW40605BS are grad de protecție IP40 și rezistență mecanică IK08. Clasa de izolație este II conform IEC 61140. Aceste caracteristici permit compararea carcasei cu cerințele tehnice stabilite pentru instalație și pentru spațiul în care urmează să fie montată.

Producătorul indică o încercare cu fir incandescent la 650 °C și termopresiune cu bilă la 70 °C. Materialul este fără halogeni conform EN 60754-2, iar temperatura de funcționare este cuprinsă între -15 °C și +60 °C.

Gradul IP40 trebuie interpretat în raport cu condițiile reale ale amplasamentului. Capacitatea modulară corectă nu compensează alegerea unui grad de protecție nepotrivit pentru mediul în care va fi instalată carcasa.

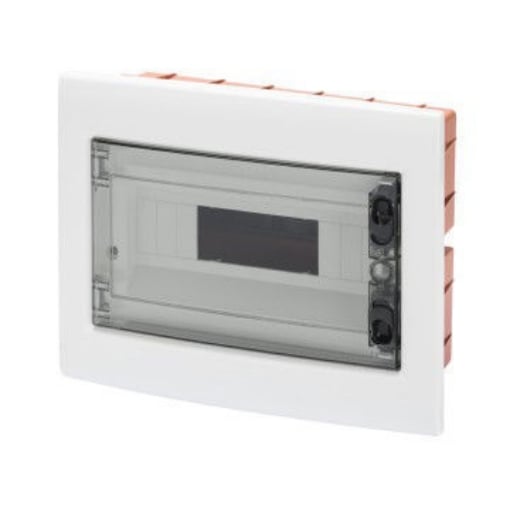

Ușă transparentă fumurie și carcasă albă

GW40605BS are carcasă albă RAL 9016 și ușă transparentă fumurie. Ușa permite observarea aparaturii montate în interior fără deschiderea imediată a tabloului și diferențiază această versiune de variantele 40 CDI prevăzute cu ușă plină.

GEWISS indică versiunile cu ușă transparentă fumurie ca fiind potrivite în special pentru sectorul comercial și industrial. Pentru alegerea produsului trebuie însă analizate împreună și capacitatea de 12 module, montajul încastrat în zidărie și protecția IP40.

Borne multipolare de 80A incluse

Tabloul electric 12 module GEWISS GW40605BS include borne multipolare bipolare cu șurub de 80A și grad de protecție IP20. Echiparea cu borne este importantă pentru identificarea variantei GW40605BS și o diferențiază de carcase apropiate care nu trebuie presupuse automat ca având aceeași configurație.

Pentru fiecare dintre cei doi poli, producătorul specifică N/E (3x16) + (11x10) mm². Configurația indică 3 conexiuni pentru conductoare de 16 mm² și 11 conexiuni pentru conductoare de 10 mm². Valorile de 16 mm² și 10 mm² reprezintă secțiunile conductorului, nu curenți nominali.

Dacă bornele incluse fac parte din cerința proiectului, verificarea codului complet GW40605BS evită confuzia cu alte variante de 12 module din aceeași familie.

Curent nominal de 125A și tensiune nominală de 400V

Tabloul GEWISS GW40605BS are curent nominal de 125A și tensiune nominală de 400V. Tensiunea de izolație este de 750V, iar puterea disipabilă indicată pentru această carcasă este de 36W.

Curentul nominal de 125A al tabloului nu trebuie confundat cu valoarea de 80A specificată pentru bornele multipolare incluse. Sunt parametri ai unor elemente diferite ale ansamblului și trebuie interpretați separat atunci când se verifică documentația tehnică.

Ce verifici înainte de alegerea modelului GW40605BS

Începe cu necesarul de spațiu: GW40605BS oferă 12 module EN 50022. Confirmă apoi că instalația necesită un tablou pentru montaj încastrat în zidărie și că dimensiunile de 330 x 270 x 85 mm corespund spațiului disponibil.

Verifică gradul de protecție IP40 și rezistența IK08 în raport cu amplasamentul. Dacă sunt necesare borne incluse, confirmă configurația bipolară de 80A. Ușa transparentă fumurie, carcasa albă RAL 9016 și codul GW40605BS sunt alte repere care ajută la alegerea variantei exacte.

Pentru înlocuirea unui tablou existent, codul producătorului oferă o verificare mai sigură decât comparația exclusiv vizuală. Produsele din familia 40 CDI pot păstra un aspect asemănător, dar pot diferi prin capacitate, dimensiuni și echiparea cu borne.

Erori frecvente

Alegerea tabloului GW40605BS numai după cele 12 module

Tabloul electric GEWISS GW40605BS nu este definit doar prin capacitatea de 12 module. Este o variantă pentru montaj încastrat în zidărie, cu IP40, ușă transparentă fumurie și borne bipolare de 80A incluse. Aceste caracteristici trebuie verificate împreună.

Confundarea curentului tabloului cu valoarea bornelor

Tabloul GEWISS GW40605BS are curent nominal de 125A, în timp ce bornele incluse sunt de 80A. Cele două valori se referă la componente diferite și nu sunt interschimbabile în interpretarea specificațiilor.

Alegerea unei carcase de 12 module fără verificarea montajului

GW40605BS este un tablou pentru montaj încastrat în perete din zidărie. Un alt tablou de 12 module destinat montajului aparent sau unui alt tip de perete nu trebuie considerat echivalent doar prin capacitatea modulară.

Întrebări frecvente

Câte module are tabloul electric GEWISS GW40605BS?

Tabloul electric GEWISS GW40605BS are 12 module conform EN 50022. Numărul necesar trebuie stabilit după aparatura modulară care va fi instalată în interior.

Tabloul GEWISS GW40605BS include borne?

Tabloul electric GEWISS GW40605BS include borne multipolare bipolare cu șurub de 80A, IP20. Fiecare pol are configurația N/E (3x16) + (11x10) mm².

GW40605BS este pentru montaj aparent sau încastrat?

Tabloul electric GEWISS GW40605BS este destinat montajului încastrat în perete din zidărie. Pentru montaj aparent trebuie aleasă o carcasă proiectată pentru acel tip de instalare.

Ce dimensiuni are tabloul GEWISS GW40605BS?

Tabloul electric 12 module GEWISS GW40605BS are dimensiuni exterioare de 330 x 270 x 85 mm. Dimensiunile trebuie verificate înainte de realizarea sau reutilizarea locașului de montaj.

Ce protecție are carcasa GW40605BS?

Tabloul GEWISS GW40605BS are grad de protecție IP40, rezistență mecanică IK08 și clasă de izolație II conform IEC 61140.
