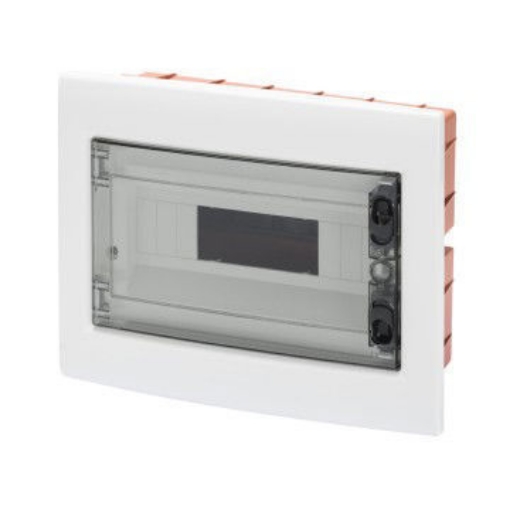

Tablou electric 18 module GEWISS 40 CDI GW40608BS incastrat IP40

Tabloul electric 18 module GEWISS 40 CDI GW40608BS este un tablou pentru montaj încastrat în perete din zidărie, cu grad de protecție IP40 și ușă transparentă fumurie. Oferă 18 module conform EN 50022 și este echipat cu borne multipolare cu șurub de 80A, IP20. Are curent nominal de 125A, tensiune nominală de 400V și dimensiuni exterioare de 465 x 310 x 85 mm. Varianta GW40608BS este potrivită atunci când instalația necesită un tablou încastrat de 18 module și configurația cu borne inclusă din gama GEWISS 40 CDI.

18 module pentru aparatură modulară

Tabloul electric 18 module GEWISS GW40608BS pune la dispoziție 18 module conform EN 50022. Capacitatea modulară trebuie stabilită înainte de alegerea carcasei, deoarece ea determină spațiul disponibil pentru aparatele modulare prevăzute în configurația instalației.

În gama 40 CDI există și tablouri cu alte capacități. Alegerea modelului GW40608BS este justificată atunci când necesarul se încadrează în cele 18 module disponibile. Dacă schema instalației presupune mai multe aparate sau rezervă modulară suplimentară, trebuie verificată o carcasă cu o capacitate corespunzătoare, nu încărcată această variantă peste configurația prevăzută.

Montaj încastrat în perete din zidărie

Tabloul GEWISS GW40608BS este proiectat pentru montaj încastrat în perete din zidărie. Această caracteristică îl diferențiază direct de tablourile pentru montaj aparent și de variantele destinate pereților din gips-carton.

Tipul peretelui și modul de instalare sunt criterii eliminatorii la alegerea carcasei. Un tablou cu aceeași capacitate de 18 module și același grad IP nu este automat echivalent dacă este construit pentru alt tip de montaj. Pentru GW40608BS trebuie verificată existența condițiilor corespunzătoare montajului încastrat în zidărie.

Protecție IP40 și rezistență mecanică IK08

Tabloul electric GEWISS GW40608BS are grad de protecție IP40 și rezistență mecanică IK08. Clasa de izolație este II, conform IEC 61140. Aceste caracteristici trebuie raportate la cerințele reale ale instalației și ale mediului în care carcasa va fi montată.

Materialul este fără halogeni conform EN 60754-2. Producătorul indică un test cu fir incandescent la 650 °C și termopresiune cu bilă la 70 °C. Intervalul de temperatură de funcționare este de la -15 °C la +60 °C. Aceste date sunt utile atunci când tabloul este selectat pe baza unei documentații tehnice care impune caracteristici precise ale carcasei.

Ușă transparentă fumurie și carcasă albă

GW40608BS are carcasă albă RAL 9016 și ușă transparentă fumurie. Ușa permite observarea aparaturii din interior fără deschiderea tabloului și diferențiază această variantă de versiunile 40 CDI cu ușă plină.

GEWISS indică variantele cu ușă transparentă fumurie ca fiind potrivite în special pentru sectorul comercial și industrial. Alegerea rămâne însă dependentă de cerințele concrete ale instalației, de gradul de protecție necesar și de tipul de montaj.

Borne multipolare incluse în varianta GW40608BS

Tabloul electric 18 module GEWISS GW40608BS este echipat cu borne multipolare bipolare cu șurub, de 80A și grad IP20. Această echipare este un diferențiator important față de varianta GW40608, care are aceeași capacitate de 18 module, dar nu trebuie presupusă automat ca având aceeași configurație de borne.

Pentru cei doi poli, producătorul indică configurația N/E (3x16) + (17x10) mm². Informația este relevantă atunci când trebuie confirmată exact varianta cu borne inclusă și capacitatea acestora. Codul complet GW40608BS trebuie verificat atunci când această echipare face parte din cerința proiectului.

Parametri electrici și dimensiuni

Tabloul GEWISS GW40608BS are curent nominal de 125A, tensiune nominală de 400V și tensiune de izolație de 750V. Puterea disipabilă declarată este de 50W. Aceste valori descriu carcasa și trebuie raportate la proiectarea întregului tablou și la aparatura instalată în interior.

Dimensiunile exterioare sunt de 465 x 310 x 85 mm. Verificarea lor este importantă mai ales atunci când golul de montaj este deja realizat sau când se înlocuiește o carcasă existentă. Cele 18 module nu sunt suficiente pentru a estima dimensiunile exterioare, deoarece acestea diferă între familii și modele.

Accesorii furnizate și posibilități de configurare

Producătorul indică pentru această familie furnizarea măștilor pentru module, a etichetelor pentru circuite și a etichetelor autoadezive destinate completării pentru certificare conform standardului CEI 23-51. Bornele bipolare izolate cu șurub de 80A, IP20, fac parte din echiparea variantei GW40608BS.

Pentru carcasele de 12 și 18 module, GEWISS indică și posibilitatea de montare alăturată prin utilizarea elementului de cuplare GW40425. Această opțiune poate fi relevantă într-o configurație care necesită două carcase apropiate, dar accesoriul trebuie verificat separat în funcție de proiect.

Ce verifici înainte de alegerea tabloului GW40608BS

Începe cu numărul necesar de module. GW40608BS oferă 18 module EN 50022. Verifică apoi tipul de montaj: această variantă este destinată încastrării în perete din zidărie. Gradul IP40 și rezistența IK08 trebuie să corespundă condițiilor în care tabloul va fi utilizat.

Dacă sunt necesare borne incluse, codul GW40608BS trebuie diferențiat de variantele apropiate ale gamei. Ușa transparentă fumurie, dimensiunile de 465 x 310 x 85 mm și parametrii electrici oferă alte repere utile pentru confirmarea produsului exact.

Erori frecvente

Confundarea modelului GW40608BS cu GW40608

Tabloul electric GEWISS GW40608BS este varianta echipată cu borne multipolare. Codurile sunt apropiate, dar configurația produsului nu trebuie presupusă identică. Dacă bornele incluse sunt necesare, verificarea sufixului BS este importantă.

Alegerea tabloului doar după capacitatea de 18 module

Două tablouri de 18 module pot avea montaj, grad de protecție, dimensiuni și echipare diferite. GW40608BS trebuie ales ca ansamblu de caracteristici: 18 module, montaj încastrat în zidărie, IP40 și borne incluse.

Confundarea montajului în zidărie cu montajul în gips-carton

Tabloul GEWISS GW40608BS este destinat peretelui din zidărie. GEWISS are variante distincte pentru pereți din gips-carton, astfel că tipul suportului de montaj trebuie verificat înainte de alegerea codului.

Întrebări frecvente

Câte module are tabloul GEWISS GW40608BS?

Tabloul electric GEWISS GW40608BS are 18 module conform EN 50022. Capacitatea trebuie comparată cu numărul de module necesar pentru aparatura prevăzută în configurația instalației.

Tabloul GW40608BS include borne?

Tabloul electric 18 module GEWISS GW40608BS include borne multipolare bipolare cu șurub de 80A, IP20. Configurația indicată este N/E (3x16) + (17x10) mm² pentru fiecare dintre cei doi poli.

GW40608BS este un tablou aparent sau încastrat?

Tabloul GEWISS GW40608BS este destinat montajului încastrat în perete din zidărie. Pentru alte tipuri de pereți sau montaj aparent trebuie verificată o variantă dedicată.

Ce dimensiuni are tabloul GEWISS GW40608BS?

Tabloul electric GEWISS GW40608BS are dimensiuni exterioare de 465 x 310 x 85 mm. Aceste dimensiuni trebuie verificate înainte de pregătirea spațiului de montaj.

Ce protecție oferă carcasa GW40608BS?

Tabloul GEWISS GW40608BS are grad de protecție IP40, rezistență mecanică IK08 și clasă de izolație II conform IEC 61140.
